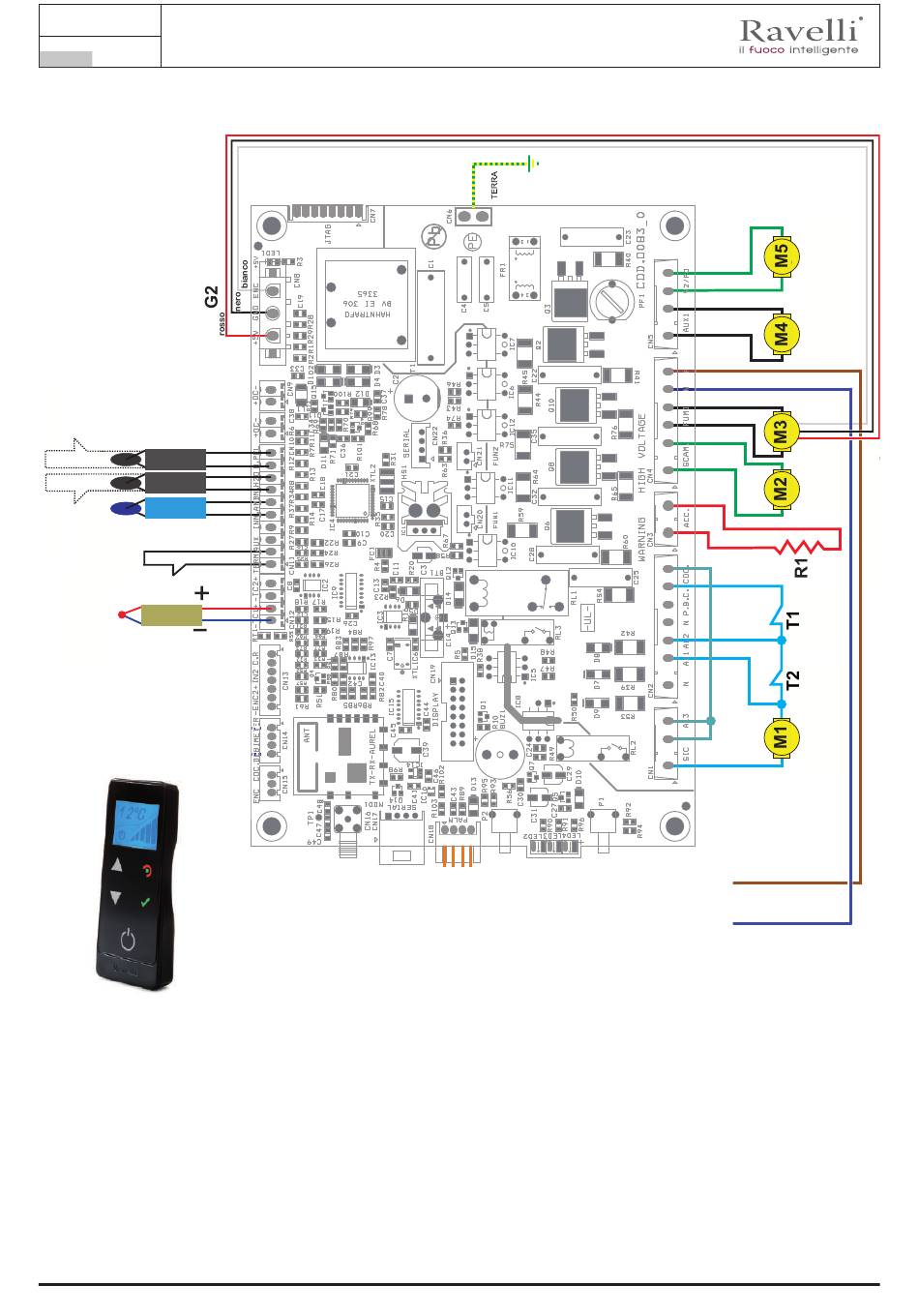

Schema elettrico Scheda madre
Schema elettrico
S5
S4
S3
S2
S1
S5
S4
S3
S2
S1
G3
G3
LEGENDA:
Motori
M1 - Motoriduttore coclea
M2 - Ventilatore ambiente 1
M3 - Estrattore fumi
M4- Non presente
M5- Non presente
Sicurezze
T1 - Sicurezza pellet
Manuale uso e manutenzione RBV 710 COMPACT
Schema elettrico AIR TOUCH
RETE ALIMENTAZIONE 220 V
LEGENDA:
Motori
M1 - Motoriduttore coclea
M2 - Ventilatore ambiente 1
RETE ALIMENTAZIONE 220 V
M3 - Estrattore fumi
M4 - Ventilatore ambiente 2
M5 - Ventilatore ambiente 3 o
variante per gestione canalizzata
singola
LEGENDA:
Motori
T2 - Pressostato
M1 - Motoriduttore coclea
Resistenza
M2 - Ventilatore ambiente 1
M3 - Estrattore fumi
R1 - Resistenza 250watt
M4 - Ventilatore ambiente 2
Generico
M5 - Ventilatore ambiente 3 o
G2 - Encoder lettura giri estrattore
variante per gestione canalizzata
G3 - Palmare "RADIO" Touch
singola
Sonde
S1 - Sonda fumi (J)
S2 - Termostato esterno
Schema elettrico per modelli:
RCV1000L
Relè 220V doppio contatto
Fase
Microcontatto
apertura camino
Neutro
Relè 220V doppio contatto
RETE ALIMENTAZIONE 220 V
Fase
Sicurezze
Microcontatto
T1 - Sicurezza pellet
apertura camino
T2 - Pressostato
Resistenza
Neutro
R1 - Resistenza 250watt
Generico
G1 - Debimetro
G2 - Encoder lettura giri estrattore
G3 - Palmare "RADIO" Touch
Sicurezze
S3 - Sonda ambiente (opt)
T1 - Sicurezza pellet
S4 - Sonda/T.EXT Rear o RRight
T2 - Pressostato
S5 - Sonda/T.EXT RLeft
Resistenza
R1 - Resistenza 250watt
Generico
G1 - Debimetro
G2 - Encoder lettura giri estrattore
G3 - Palmare "RADIO" Touch
Vers. 01 del 22/03/16
Fase
Neutro
Fase
Sonde
S1 - Sonda
fumi (J)
S2 - Termostato esterno
Neutro
S3 - Sonda ambiente
(opt)
S4 - Sonda/T.EXT Rear o RRight
S5 - Sonda/T.EXT RLeft
Sonde
S1 - Sonda
fumi (J)
S2 - Termostato esterno
S3 - Sonda ambiente
(opt)
S4 - Sonda/T.EXT Rear o RRight
S5 - Sonda/T.EXT RLeft
