Rev.1 14/02/18
S.120
DE

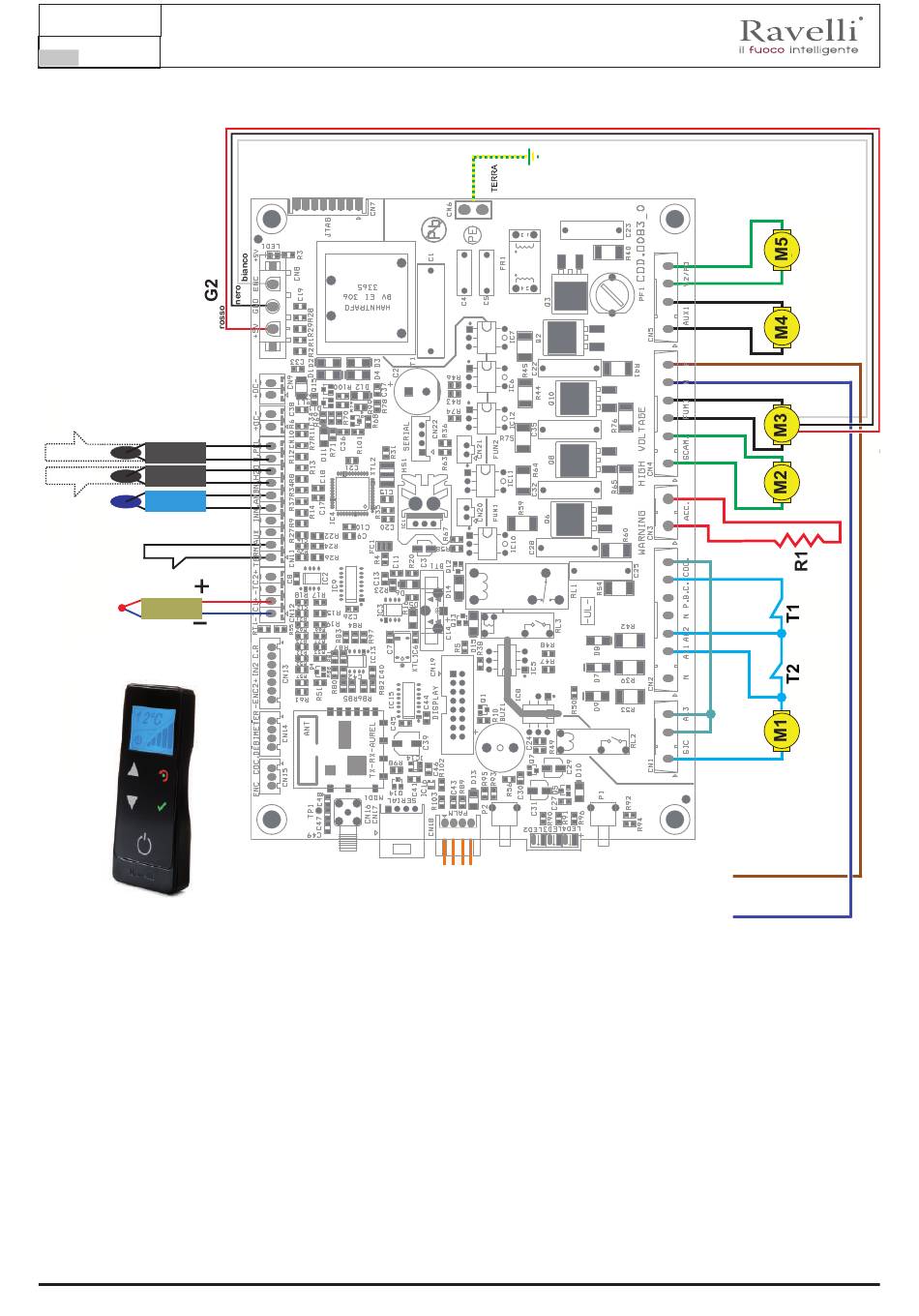

Schema elettrico Scheda madre
Elektroschaltplan
S5
S4
S3
S2
S1
S5
S4
S3
S2
S1
G3
G3
LEGENDE:
rot
schweiß
Sicherungen
T1 - Sicherung Pellet
T2 - Vakuumschalter
Motoren
M1 - Getriebemotor Förderschnecke
M2 - Belüftung Umgebung
M3 - Rauchentlüfter
Widerstand
R1 - Widerstand 250 W
Bedienungs- und Wartungsanleitung RBV 710 COMPACT
Schema elettrico AIR TOUCH
RETE ALIMENTAZIONE 220 V
LEGENDA:
Motori
M1 - Motoriduttore coclea
M2 - Ventilatore ambiente 1
M3 - Estrattore fumi
M4 - Ventilatore ambiente 2
M5 - Ventilatore ambiente 3 o
variante per gestione canalizzata
singola
RETE ALIMENTAZIONE 220 V
LEGENDA:
Motori
M1 - Motoriduttore coclea
M2 - Ventilatore ambiente 1
M3 - Estrattore fumi
M4 - Ventilatore ambiente 2
M5 - Ventilatore ambiente 3 o
variante per gestione canalizzata
singola
Fase
Microcontatto
apertura camino
Neutro
Sicurezze
T1 - Sicurezza pellet
T2 - Pressostato
Resistenza
R1 - Resistenza 250watt
Generico
G1 - Debimetro
Fase
RETE ALIMENTAZIONE 220 V
Microcontatto
G2 - Encoder lettura giri estrattore
apertura camino
G3 - Palmare "RADIO" Touch
Neutro
Sonden
Sicurezze
S1 - Rauchsonde
T1 - Sicurezza pellet
T2 - Pressostato
S2 - externer Thermostat
Resistenza
S3 - Umgebungstemperatur-Sonde
R1 - Resistenza 250watt
S4 - Sonde/T.EXT Hinten oder Hinten
Generico
Rechts
G1 - Debimetro
G2 - Encoder lettura giri estrattore
S5 - Sonde/T.EXT Hinten Links
G3 - Palmare "RADIO" Touch
Allgemein
G2 - Kodierer Drehzahlmesser
Schema elettrico per modelli:
Vers. 01 del 22/03/16
RCV1000L
Relè 220V doppio contatto
Fase
Neutro
Sonde
S1 - Sonda
fumi (J)
S2 - Termostato esterno
S3 - Sonda ambiente
S4 - Sonda/T.EXT Rear o RRight
Relè 220V doppio contatto
S5 - Sonda/T.EXT RLeft
Fase
Neutro
Sonde
S1 - Sonda
fumi (J)
S2 - Termostato esterno
S3 - Sonda ambiente
S4 - Sonda/T.EXT Rear o RRight
S5 - Sonda/T.EXT RLeft
(opt)
(opt)
