Rev.1 14/02/18
S.116
DE
Wenn der Boden, auf dem der Ofen montiert ist, aus brennbarem Material besteht, wird eine ausreichende Isolierung empfohlen.
Es ist nicht möglich, in der Nähe des Ofens Gegenstände oder Teile zu lagern, die empfindlich auf Hitze oder brennbar sind; diese
Gegenstände jedoch auf einem minimalen Frontabstand von 100 cm vom äußersten Punkt des Geräts entfernt halten.
Die Installation des Ofens muss einen problemlosen Zugriff für die Reinigung des Geräts, der Abgasleitungen und des Rauchfangs
garantieren.

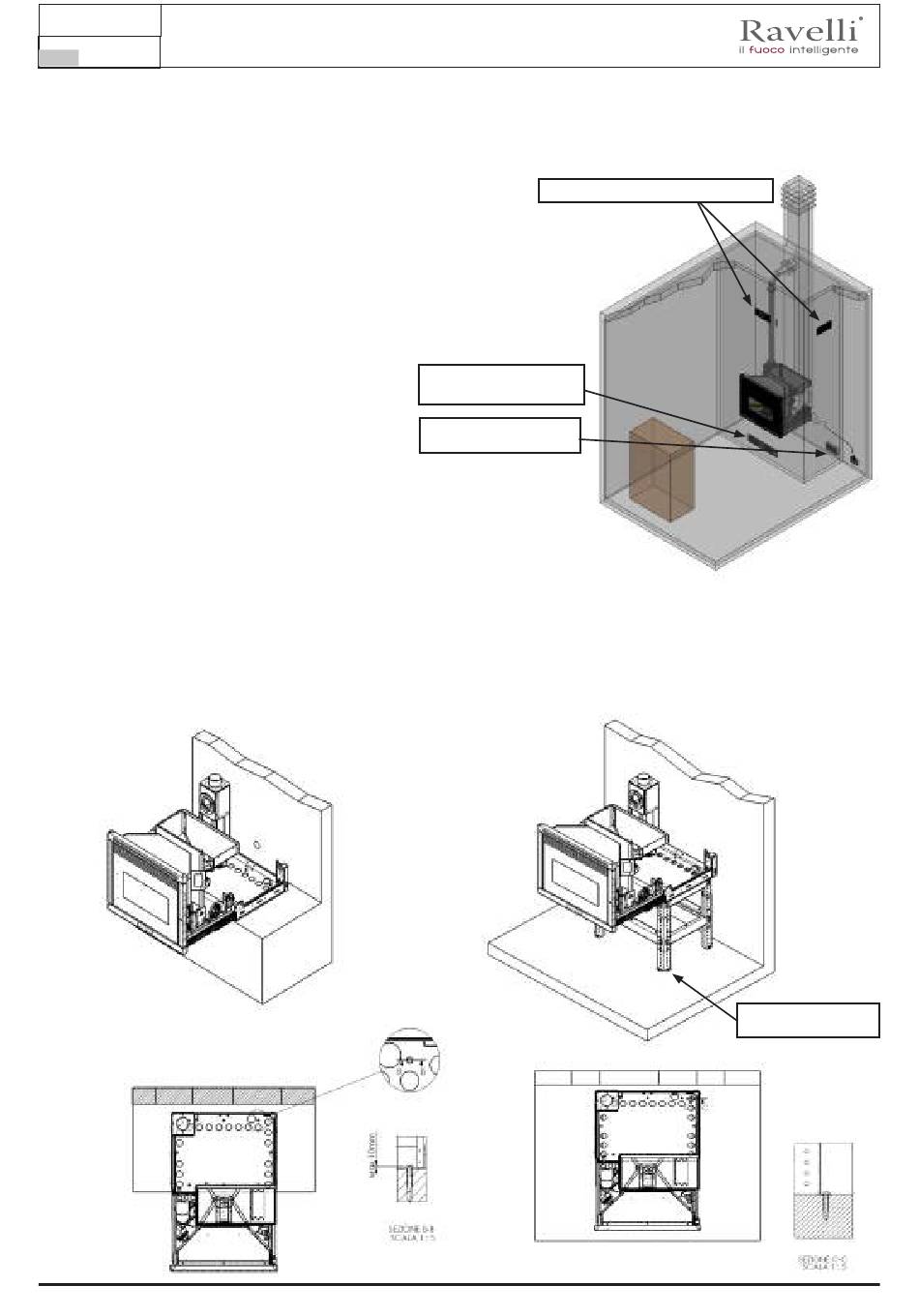

Um eine Überhitzung des Einsatzes zu vermeiden, muss im Innern
der Schornsteinstruktur, die den gesamten Einsatz umgibt, mit einer
oder mehreren Öffnungen im unteren oder oberen Teil der
Verkleidung für ausreichende Luftzirkulation gesorgt werden.
Folgende Maße müssen eingehalten werden:
- Eintritt der im Raum entnommenen Kaltluft im unteren Bereich,
Gesamtfläche min. 500 cm²
- Austritt der Warmluft mit natürlicher Konvektion im oberen Bereich,
Gesamtfläche min. 450 cm².
Der Einsatz kann in einen existierendes Kaminfach oder in ein mit Gipskarton verkleidetes maßgefertigtes Fach
eingebaut werden; in jedem Fall kann der optionale Einsatzständer angefordert werden.
Wenn das Fach von außen zugänglich ist, den Einsatz mit dem Unterbau auf den Boden des Faches stellen. Den
Einsatzblock herausziehen, dabei darauf achten (a), dass er nicht umkippt. Den Unterbau mit den 8 Dübeln an der
existierenden Stellfläche befestigen; falls keine Stellfläche vorhanden ist (b), ist auf Anfrage ein das KIT
höhenverstellbarer Einsatzständer erhältlich, der mit 8 Dübeln am Boden befestigt wird.
a
Bedienungs- und Wartungsanleitung RBV 710 COMPACT
AUSTRITT Warmluft min. 450 cm²
EINTRITT Kaltluft min.
500 cm²
Verbrennungslufteinlass
min. 100 cm²
b
KIT optionaler
Einsatzständer
