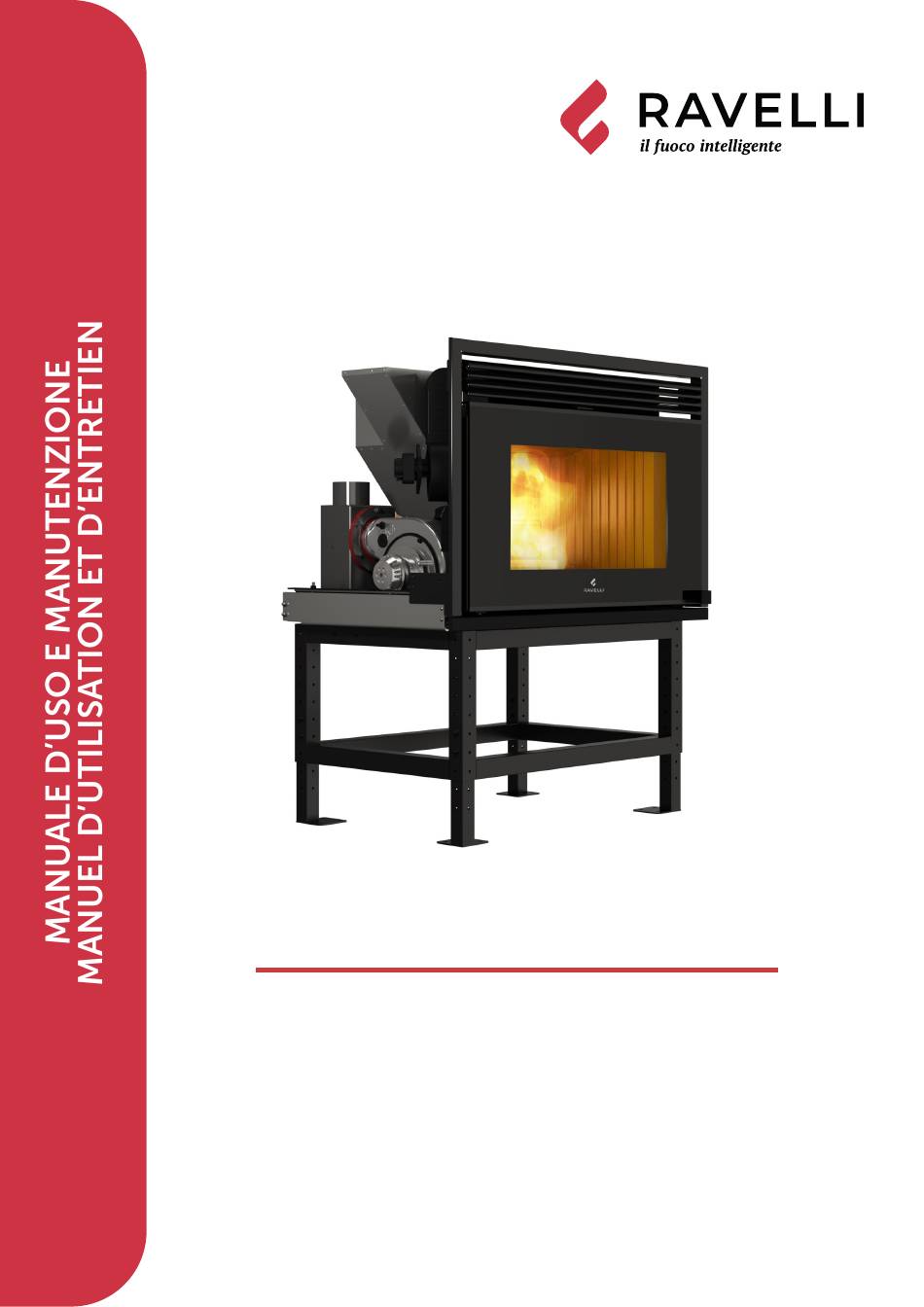

Ravelli RCV 1000 Manuel D'utilisation Et D'entretien
  1. Manuels
  2. Marques
  3. Ravelli Manuels
  4. Cheminées d'intérieur
  5. RCV1000
  6. Manuel d'utilisation et d'entretien
Ravelli RCV 1000 Manuel D'utilisation Et D'entretien

Ravelli RCV 1000 Manuel D'utilisation Et D'entretien

Masquer les pouces Voir aussi pour RCV 1000:

Publicité

Liens rapides

Télécharger ce manuel
RCV 1000

Publicité

loading

Manuels Connexes pour Ravelli RCV 1000

Sommaire des Matières pour Ravelli RCV 1000

  • Page 1 RCV 1000...
  • Page 3 INFORMAZIONI PER APPARECCHI DI RISCALDAMENTO A COMBUSTIBILE SOLIDO In base al regolamento (UE) n. 1185/2015 Produttore Aico Identificativo del modello RCV 1000 Marchio Ravelli Funzionalità di riscaldamento indiretto Potenza termica diretta 8,4 kW Potenza termica indiretta -- kW Combustibile Altri...
  • Page 5 Per ulteriori chiarimenti o necessità contatti il suo Centro di Assistenza Tecnica Autorizzata da Ravelli. Tutti i diritti sono riservati. Nessuna parte di questo manuale d’istruzioni potrà essere riprodotta o trasmessa con qualsiasi mezzo elettronico o meccanico, incluso fotocopia, registrazione o qualsiasi altro sistema di memorizzazione, per altri propositi che non siano l’uso esclusivamente personale dell’acquirente, senza espresso permesso scritto del Costruttore.
  • Page 6 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.6 INDICE Prefazione ..................................5 IDENTIFICAZIONE ......................... 8 Identificazione della stufa ............................. 8 Identificazione del costruttore ............................. 8 Norme di riferimento ..............................8 Etichetta ..................................8 GARANZIA ............................9 Condizioni di garanzia ..............................9 Registrazione della garanzia ............................
  • Page 7 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.7 COLLEGAMENTI ........................... 32 Collegamento canna fumaria ............................ 32 Collegamento elettrico ..............................32 Collegamento sonde esterne o termostati ....................... 32 Collaudo e messa in servizio ............................ 33 Schema elettrico RCV 1000 ............................33 DESCRIZIONE DEI COMANDI E SIMBOLOGIA DEL DISPLAY ............
  • Page 8 Chiari (BS) - Italy T. + 39 030 7402939 info@ravelligroup.it www.ravelligroup.it Norme di riferimento Le stufe RCV 1000 oggetto del presente manuale, sono conformi al regolamento: 305/2011, REGOLAMENTO PRODOTTI DA COSTRUZIONE e alle seguenti direttive 2014/30/EU, EMCD 2014/35/EU, LVD 2011/65/EU 2015/863/EU, 2017/2102/EU, (RoHS)
  • Page 9 Info e problemi I Rivenditori autorizzati Ravelli fruiscono di una rete di Centri di Assistenza Tecnica addestrati per soddisfare le esigenze dei Clienti. Per qualsiasi informazione o richiesta di assistenza, preghiamo il Cliente di contattare il proprio Rivenditore o Centro Assistenza...
  • Page 10 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.10 INFORMAZIONI GENERALI Fornitura e conservazione Il manuale è parte integrante ai fini della sicurezza, pertanto: • deve essere conservato integro (in tutte le sue parti). Qualora fosse smarrito o risultasse rovinato occorre richiederne immediatamente una copia;...
  • Page 11 In caso di incendio della canna fumaria chiamare i Vigili del Fuoco. Utilizzare solo parti di ricambio originali. Qualsiasi manomissione e/o sostituzione non autorizzata da Ravelli può causare pericoli per l’incolumità dell’utente. In caso di condizioni meteo particolarmente avverse, i sistemi...
  • Page 12 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.12 di sicurezza potrebbero intervenire spegnendo l’apparecchio. Non disabilitare mai i sistemi di sicurezza. Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una...
  • Page 13 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.13 L’apparecchio è progettato e costruito per lavorare in sicurezza se: • viene installato seguendo le norme specifiche da personale qualificato; • viene impiegato entro i limiti dichiarati sul contratto e sul presente manuale;...
  • Page 14 �� Ravelli consiglia l’utilizzo di pellet di legno certificato classe A1 e A2 secondo la norma EN ISO 17225-2:2014, oppure certificato DIN PLUS o ONORM M 7135.
  • Page 15 Con opzione di controllo a distanza I dati riportati sono indicativi e non impegnativi e possono variare a seconda del tipo del pellet utilizzato. Ravelli si riserva la facoltà di apportare qualsiasi modifica allo scopo di migliorare le prestazioni dei prodotti.
  • Page 16 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.16 Dimensioni Unità di misura RCV 1000 Altezza Larghezza Profondità Peso a vuoto Tavola tecnica RCV 1000 CORSA USCITA 500mm 50 (ENTRATA ARIA) 80 (USCITA FUMI)
  • Page 17 Pannello comandi (a parete) Descrizione del funzionamento Il camino a pellet Ravelli RCV 1000 è un apparecchio per il riscaldamento domestico alimentato a pellet di legno a caricamento automatico. Il calore generato dalla combustione del pellet viene diffuso nel locale di installazione grazie alla ventilazione, oltre che per irraggia- mento e convezione naturale.
  • Page 18 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.18 Come estrarre il camino Per estrarre il camino, procedere come descritto di seguito: Passo Azione Aprire la porta e azionare il meccanismo di sblocco facendo leva con l’apposito attrezzo fornito a corredo (manofredda), come mostrato nel dettaglio.
  • Page 19 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.19 Ricarica del combustibile Utilizzare solo pellet di legna, delle caratteristiche riportate nel presente manuale. �� Durante la fase di ricarica, evitare che il sacco del pellet vada a contatto di superfici calde.
  • Page 20 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.20 Ricarica con kit di caricamento e/o da apertura del rivestimento del camino Per caricare il pellet all’interno del serbatoio, procedere come descritto di seguito: Passo Azione Versare il pellet nella tramoggia, attraverso il kit di caricamento o direttamente dall’apertura.
  • Page 21 Formazione degli utenti Una volta conclusa l’installazione l’utente finale deve essere sempre formato sulle funzioni e caratteristiche della stufa in modo esau- riente dal tecnico autorizzato da Ravelli per garantirne un utilizzo ottimale e sicuro. La formazione deve riguardare i seguenti argomenti: •...
  • Page 22 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.22 �� TRASPORTO E INSTALLAZIONE Avvertenze di sicurezza per il trasporto e l’installazione L’installazione dell’apparecchio deve essere eseguita da un tecnico qualificato, il quale dovrà rilasciare all’acquirente una �� dichiarazione di conformità dell’impianto e si assumerà l’intera responsabilità dell’installazione e del corretto funzionamento dell’apparecchio.
  • Page 23 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.23 �� Per rimuovere le assi o parti in legno dell’imballo utilizzare adeguate attrezzature. Lo smaltimento dell’imballo è a cura dell’utente finale, in conformità con leggi vigenti nel paese d’installazione. Predisposizioni per il sistema evacuazione fumi ��...
  • Page 24 Non vi sarà responsabilità da parte di Ravelli in caso di mancato rispetto di tali precauzioni. Requisiti del locale di installazione ��...
  • Page 25 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.25 Esempi di installazione Protezione dalla pioggia In questo tipo di installazione (fig. 1) la canna fumaria deve essere coibentata. Il cavedio deve essere ventilato. Nella parte inferiore della canna fumaria è presente un coperchio di ispezione opportunamente isolato da vento e pioggia.
  • Page 26 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.26 Protezione dalla Questo tipo di installazione (Vedi Fig.4) necessita di canna fumaria pioggia coibentata. Nella parte inferiore della canna fumaria, è stato montato un raccordo di tipo “T” con tappo di ispezione.
  • Page 27 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.27 Distanze minime di sicurezza Distanze minime interne La nicchia di installazione deve essere realizzata in materiale non infiammabile. Le distanze minime da rispettare tra camino e pareti sono riportate nel disegno:...
  • Page 28 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.28 Inserimento in un camino esistente Per installare l’apparecchio in un vano camino esistente procedere come descritto: Passo Azione Fissare il gruppo slitta completo all’interno del camino esistente. Fori per il fissaggio Installazione della stufa su supporto a pavimento (opzionale) È...
  • Page 29 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.29 Microinterruttore La stufa è dotata di un microinterruttore posto sul lato anteriore destro. Dopo le operazioni di smontaggio/rimontaggio della stufa sul basamento, verificare se a seguito dell’inserimento della stufa il microinterruttore viene attivato.
  • Page 30 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.30 Griglie di compensazione Con la stufa viene fornito il kit delle griglie di conpensazione. Se le si vuole montare, effettuare l’operazione sull’inserto prima di in- serirlo nel camino esistente.
  • Page 31 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.31 Configurazione Canalizzazione (optional) Per montare il kit canalizzazione procedere come descritto: Passo Azione Smontare il tubo di ventilazione destro rimuovendo le due viti sulla ventola destra Montare la torretta con le 4 viti fornite nel kit...
  • Page 32 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.32 �� COLLEGAMENTI �� I collegamenti devono essere eseguiti da un tecnico qualificato e/o autorizzato dal Costruttore. La tipologia di cavo da montare in caso di sostituzione, con relativa sezione, è: H05RR-F sez.3G0,75 Collegamento canna fumaria La canna fumaria deve essere dimensionata in modo tale da garantire il tiraggio dichiarato dal Costruttore.
  • Page 33 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.33 Collaudo e messa in servizio La messa in esercizio della stufa deve essere preceduta dal collaudo che prevede la verifica di funzionamento dei seguenti elementi: • collegamento al sistema di evacuazione fumi;...
  • Page 34 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.34 DESCRIZIONE DEI COMANDI E SIMBOLOGIA DEL DISPLAY Il display si presenta come di seguito (schermata Home): Pulsante OK, accensione/spegnimento Data Orologio Pulsante 2, incremento valore Temperatura ambiente Potenza di lavoro Stato stufa Pulsante 1, decremento valore Pulsante “OK”: nella schermata Home, pressione lunga per accendere/spegnere l’apparecchio o resettare gli allarmi;...
  • Page 35 Se il problema persiste potrebbe essere dovuto ad un problema tecnico (candeletta di accensione, regolazioni, ecc...), quindi si prega di contattare un CAT Ravelli. L’accumulo di pellet incombusto nel braciere dopo una mancata accensione deve essere rimosso prima di procedere con una nuova accensione.
  • Page 36 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.36 Impostazione potenza di lavoro Per modificare la potenza di lavoro, premere il tasto 2 per entrare nell’apposito menù e con i tasti 1 e 2 regolare la potenza desiderata da 1 a 5 e confermare con il tasto OK. Aumentando la potenza aumenta il consumo di pellet e la velocità della ventola scambiatore.
  • Page 37 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.37 I sottomenù del MENU UTENTE (unico dei tre menu accessibile all’utente) sono i seguenti: • Menu STATO STUFA • Menu SET AMBIENTE • Menu SET POTENZA • Menu OROLOGIO • Menu CRONO •...
  • Page 38 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.38 Menu SET AMBIENTE Per modificare le impostazioni, fare riferimento al paragrafo “Impostazione temperatura ambiente” Menu SET POTENZA Per modificare le impostazioni, fare riferimento al paragrafo “Impostazione potenza di lavoro” Menu OROLOGIO Per modificare i valori utilizzare i tasti 1 e 2 ed ad ogni pressione di OK si conferma il dato e si passa al successivo.
  • Page 39 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.39 Descrizione Descrizione Valori impostabili START Da OFF a 23:50 a step di 10’ STOP Da OFF a 23:50 a step di 10’ GIORNO Tra on/off per i giorni da lunedì a domenica...
  • Page 40 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.40 Menu COMFORT CLIMA Per modificare le impostazioni utilizzare i tasti 1 e 2 ed ad ogni pressione di OK si conferma il dato e si passa al successivo. All’ultima conferma con OK vengono salvate le impostazioni e si torna automaticamente alla schermata delle icone.
  • Page 41 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.41 Modalità SILENCE Abilitare o disabilitare la funzione utilizzando il tasto OK. La modalità SILENCE è stata studiata per diminuire la rumorosità dello scambiatore ambiente durante la fase di lavoro. Consiste in una riduzione percentuale della velocità della ventola ambiente in tutte le 5 potenze di lavoro.
  • Page 42 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.42 Menu VEDI ORE LAVORO Nella voce VEDI ORE LAVORO sono riportate le ore di lavoro totali, parziali ed un contatore del numero di accensioni della stufa. Questo menù è utilizzato dal C.A.T. (Centro Assistenza Tecnica) per valutare le ore complessive di lavoro della stufa dall’ultima pulizia (“Ore service“).
  • Page 43 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.43 Schema sintetico fasi della stufa Fase Descrizione PULIZIA FINALE La stufa è in fase di spegnimento e non è ancora terminata la fase di raffreddamento E’ stata avviata la fase di preriscaldo resistenza, ed il pellet comincia a cadere nel...
  • Page 44 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.44 Descrizione degli allarmi Segnalazione Motivazione Risoluzione Premere il tasto di spegnimento e ripetere l’ac- Mancata tensione durante la fase di lavoro censione della stufa AL 01 BLACK - OUT Se il problema persiste, rivolgersi al CAT di zona La sonda fumi è...
  • Page 45 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.45 MANUTENZIONE Avvertenze di sicurezza per la manutenzione La manutenzione della stufa deve essere effettuata almeno una volta all’anno, e programmata per tempo con il Servizio di Assistenza Tecnica. In alcune condizioni, come accensione, spegnimento o utilizzo inappropriato, i prodotti della combustione possono contenere piccole particelle di fuliggine che si accumulano nel sistema di evacuazione fumi.
  • Page 46 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.46 Pulizia del vano cenere La pulizia del vano cenere deve essere effettuata in relazione al tempo di utilizzo della stufa e al tipo di pellet utilizzato. Per eseguire la pulizia del vano cenere, procedere come descritto di seguito.
  • Page 47 Pulizia approfondita della camera di combustione �� Questa operazione deve essere svolta da un Centro Assistenza Ravelli. Programmare con il Centro Assistenza Ravelli questo tipo di pulizia. Per effettuare la pulizia della camera di combustione, procedere come descritto di seguito.
  • Page 48 �� Controllo delle guarnizioni Questa operazione deve essere svolta da un Centro Assistenza Ravelli. Programmare con il Centro Assistenza Ravelli questo tipo di pulizia. In occasione della pulizia approfondita della stufa, il tecnico autorizzato deve controllare che le guarnizioni di...
  • Page 49 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.49 Botola d’ispezione Guarnizioni Botole d’ispezione Pulizia dello scarico fumi a “T” Per effettuare la pulizia dello scarico fumi a “T”, procedere come descritto di seguito: Passo Azione Estrarre il camino Rimuovere le due viti che assicurano la botola di ispezione e la guarnizione allo scarico per potervi accedere ed...
  • Page 50 Ogni 2 - 3 stagioni, in base all’utilizzo, è necessario pulire anche le ghise di scambio laterali. Per eseguire questa operazione è necessario rimuovere il carter aria montato attorno all’inserto e la rimozione delle ghise da pulire, è quindi necessario accordarsi con il Vostro centro assistenza Ravelli questo tipo di intervento. Ghise...
  • Page 51 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.51 CASISTICA GUASTI L’apparecchio non funziona • Seguire attentamente quello che è riportato nel capitolo dedicato di questo manuale; • controllare che il condotto di ingresso dell’aria non sia ostruito; • controllare che il sistema di evacuazione fumi sia pulito e non ostruito;...
  • Page 52 Rev.0 19/09/2024 Manuale uso e manutenzione RCV 1000 Pag.52 - Cablaggi - Motori - Ventilatori - Circolatori - Display COMPONENTI - Sensori ELETTRICI - Candela accensione ED ELETTRONICI - Schede elettroniche - Batterie Smaltire separatamente presso i centri autorizzati, come da indicazioni della direttiva RAEE 2012/19/UE...
  • Page 55 INFORMATIONS POUR APPAREILS DE CHAUFFAGE À COMBUSTIBLE SOLIDE Selon le règlement (UE) n° 1185/2015 Fabricant Aico JØTUL FRANCE Référence(s) du modèle RCV 1000 Marquage Ravelli Fonction de chauffage indirect Puissance thermique directe 8,4 kW Puissance thermique indirecte -- kW Combustible de Autre(s) Émissions dues au chauffage des...
