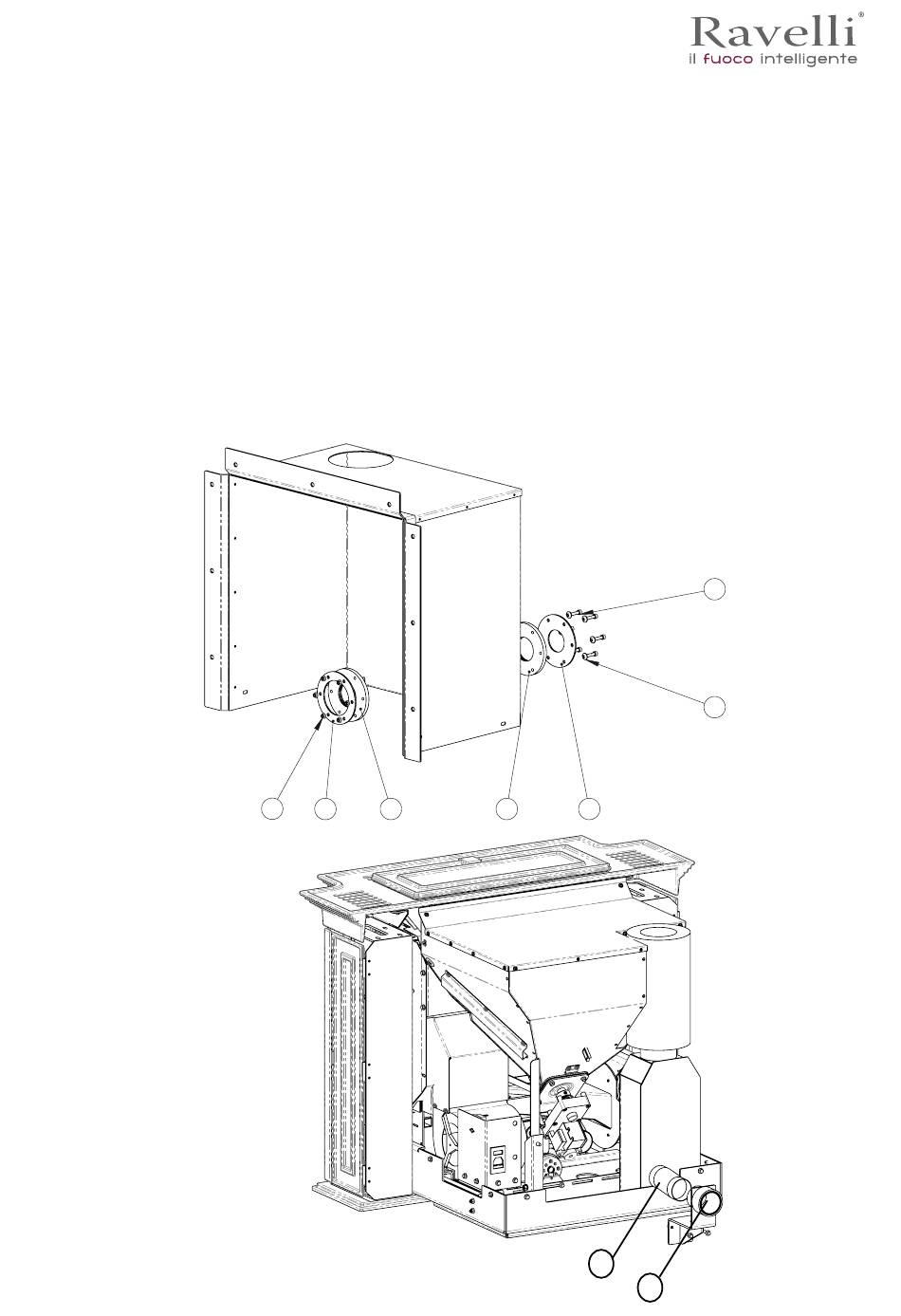

Outside air kit for Roma model
Kit d'air extérieur pour le modèle Roma
The outside air kit must be used for taking the air
for combustion from out-door. The combustion
air inlet shall not terminate in attic spaces.
• External flange(3)
• Internal flange (5)
• gaskets
• bolts and washers (1+2+6)
• Plate with pipe plug (8)
• Flexible pipe (7)
6
5
4
Le kit d'air extérieur doit être utilisé pour prélever
l'air de combustion à l'extérieur. L'entrée d'air
de combustion ne doit pas se retrouver dans les
greniers.
• Bride externe(3)
• Bride interne(5)
• Joints
• Boulons et rondelles (1+2+6)
• Plaque avec bouchon de canalisation (8)
• Tuyau flexible (7)
4
3
7
1
2
8
