Ejemplos de instalación
Racor de T para
condensación
Manual de uso y mantenimiento RBV 710 COMPACT
Protección contra la
lluvia
Canal
Tubo de
humos
aislado
Protección contra la
lluvia
Canal
Tubo de humos
aislado

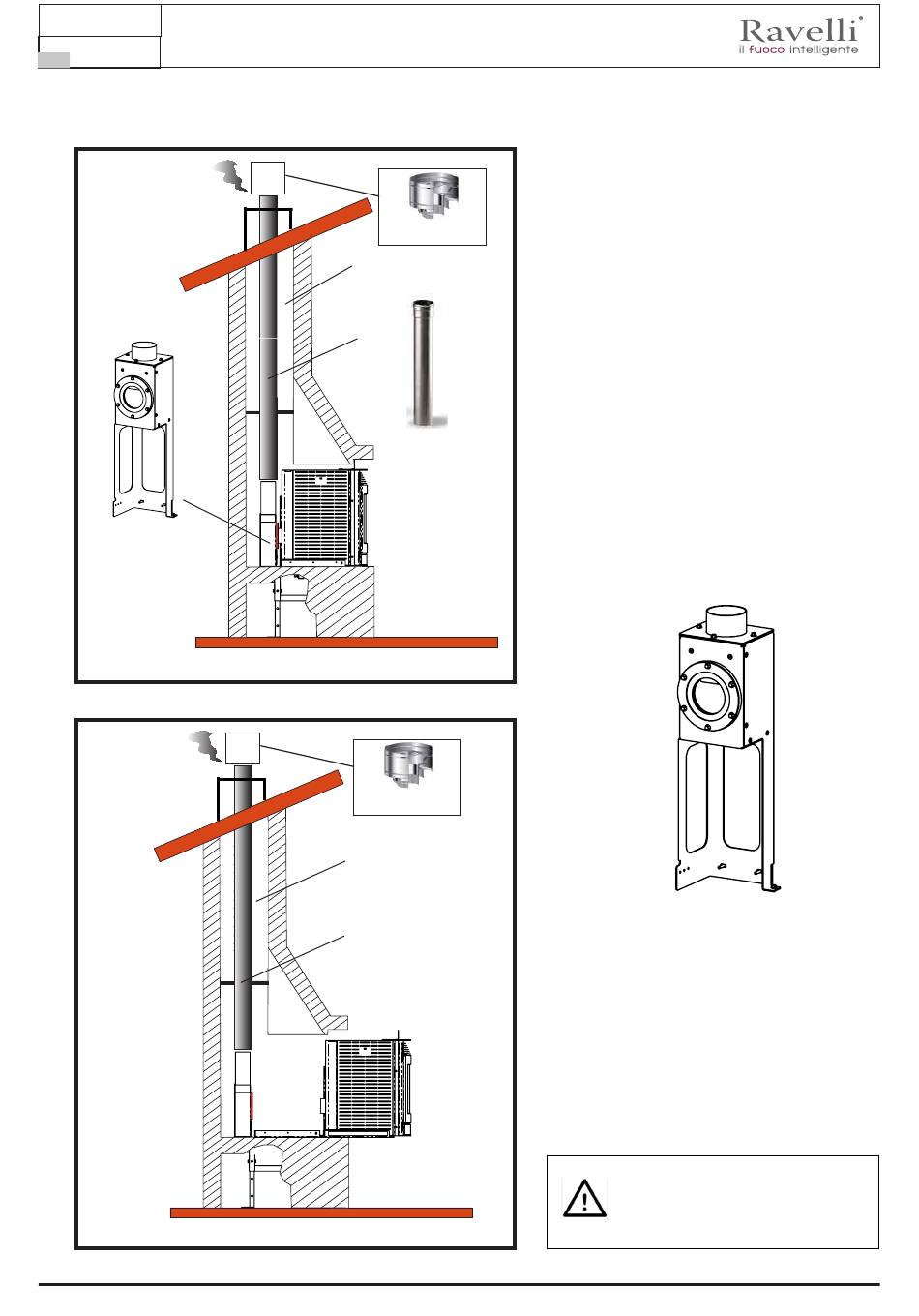

En este tipo de instalación podemos notar el uso del
racor que permite conectar el inserto con el humero
(inserción a bayoneta).
Se aconseja entubar el humero por motivos de seguridad
y para un funcionamiento adecuado. (Figura 7)
Se recomienda hacer encajar perfectamente el inserto
en el racor, de manera que no haya escapes de humo
durante la fase de trabajo.
Despiezo racor de T
Fig.7
Este tipo de instalación (Véase Figura 5) no
necesita un humero aislado, pues una parte del
conducto de humos se ha montado en el interior
de la vivienda y otra parte está dentro de un humero
preexistente.
En la parte inferior de la estufa se ha montado un
racor de T con tapón para inspecciones como
dentro del humero.
No se aconseja instalar como pieza inicial una
curva de 90° porque la ceniza obstruiría al poco
tiempo el paso de los humos, causando problemas
de tiro en la estufa. (Véase Figura 2)
ESTÁ ABSOLUTAMENTE PROHIBIDO
EXTRAER LA ESTUFA DURANTE LA
FASE DE TRABAJO; LOS HUMOS
PODRÍAN DISPERSARSE EN EL
Fig.8
AMBIENTE.
