P3...L44
Modèle: M04; M04s
Notice de montage et d'utilisation
fr

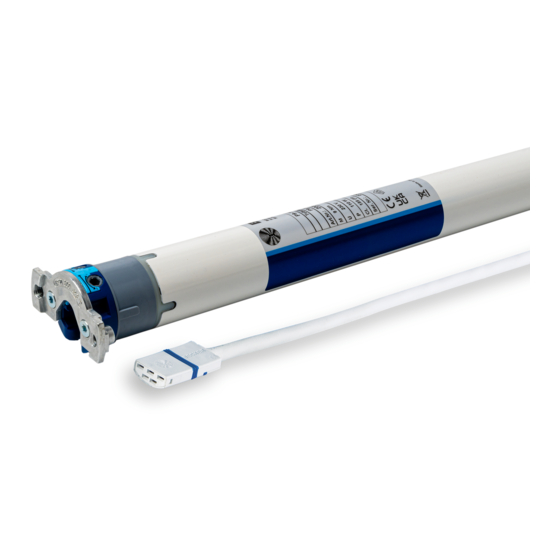

Moteurs de volet roulant et de protection solaire à
fin de course mécanique
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Manuels Connexes pour Becker M04s
Sommaire des Matières pour Becker M04s
- Page 1 P3...L44 Modèle: M04; M04s Notice de montage et d’utilisation Moteurs de volet roulant et de protection solaire à fin de course mécanique Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
- Page 2 Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage et démontage du câble de connexion enfichable ...................... 6 Montage du câble de connexion enfichable........................
- Page 3 Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Pour une utilisation dans le domaine des volets roulants • Pour une utilisation dans le domaine des protections solaires • Réglage facile des commutateurs de fin de course au niveau du moteur •...
- Page 4 Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Tous les travaux et toutes les autres activités, y compris les travaux de maintenance et de nettoyage, réalisés sur les installations électriques et l’installation même, doivent être effectués uniquement par des personnes qualifiées, notamment des électriciens spécialisés.
- Page 5 • Montez les dispositifs de commande à portée de vue du produit motorisé, mais éloignés des pièces mobiles, à une hauteur supérieure à 1,5 m. • Les dispositifs de commande fixes doivent être installés de manière visible. • Les caractéristiques du produit motorisé doivent être compatibles avec le couple assigné et la durée de fonctionnement assignée.
- Page 6 Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants et de protections solaires. Nous recommandons d’utiliser les moteurs d’une vitesse supérieure à 17 tr/min. exclusive- ment pour les systèmes de protections solaires (écrans). Utiliser uniquement les vis EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) pour fixer les pièces de connexion au moteur Ø 35 mm PXX/XX.
- Page 7 Démontage du câble de connexion enfichable pour moteurs tubulaires Ø35 Prudence Coupez l’alimentation électrique avant de démonter le câble de connexion. Pour les moteurs dont le diamètre est de Ø 35, insérez un tournevis plat adapté à mi-chemin entre l’ergot et la languette d’arrêt, de manière à...
- Page 8 Démontage du câble de connexion enfichable pour moteurs tubulaires Ø45 / Ø58 Prudence Coupez l’alimentation électrique avant de démonter le câble de connexion. Pour les moteurs dont le diamètre est de Ø45 / Ø58, insérez un tournevis plat adapté à mi-chemin jusqu’à la butée dans l’orifice de l’étrier enfichable, de manière à...
- Page 9 Attention En cas d’utilisation de verrous, il est nécessaire d’employer des supports fermés. Volet roulant fermé, le moteur tubulaire pousse le tablier vers le bas pour rendre difficile tout soulèvement ou prise par le bas. Utilisez uniquement des tabliers suffisamment solides, par exemple en aluminium, en acier ou en bois.
- Page 10 Raccordement de la roue avec l’axe Ø35 + Ø45 + Ø58 Dimension du moteur Ø de l’axe Couple Vis de fixation pour [mm] [mm] maxi. [Nm] roues (4 unités) Ø 35 Roue en plastique 40 mm Vis à tôle Ø 4,8 x 9,5 mm Ø 45 Roue en plastique 50 - 70 mm Vis à...
- Page 11 Accrochez l’unité montée (axe, moteur tubulaire et embout) dans le coffre et sécurisez le moteur en tenant compte du type de fixation du support mural (avec goupille ou fixation à ressort). La mise en service peut avoir lieu soit avec le câble avec inverseur (réf. 4901 001 158 0) soit avec l’élément de commande prévu.
- Page 12 Réglage des positions de fin de course Fin de course supérieure Fin de course inférieure Fin de course inférieure Fin de course supérieure Réglage de la fin de course inférieure 1. Avant de raccorder le tablier/la toile à l’axe, laissez tourner le moteur dans le sens de la DESCENTE jusqu’à ce qu’il se coupe automatiquement.
- Page 13 à ce produit. L’emballage doit être éliminé de manière conforme. Maintenance Ces moteurs sont sans entretien. Caractéristiques techniques Modèle P3-M04s R15-M04 R25-M04 L44-M04 Type P3/30C M R15/17C M...
- Page 14 Que faire si... Dérangement Cause Comment y remédier Le tablier du volet roulant est rentré de 1. Une ou toutes les attaches sont cas- Réparez l’installation ; puis réglez de nou- travers ou ne s’enroule pas du tout. sées. veau les positions de fin de course. 2.
- Page 15 Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz 230 V / 50 Hz...
- Page 16 Déclaration de conformité...
- Page 20 2010 300 751 0 14/08/2015 ...
