L60-8...L120-3
Modèle: M07
Notice de montage et d'utilisation
fr

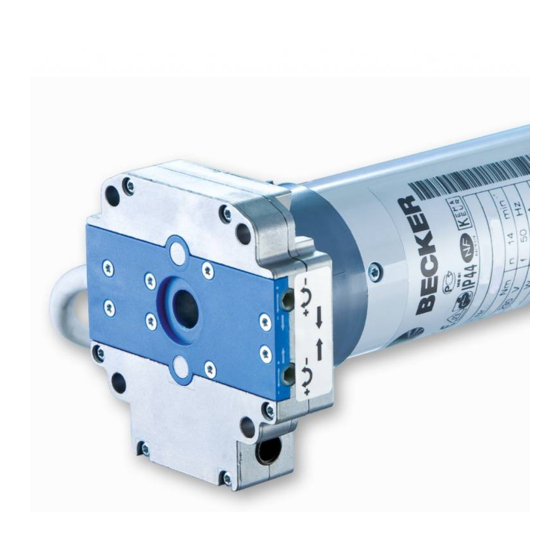

Moteurs tubulaires à courant continu avec manivelle
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 238 0h 02/06/2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Manuels Connexes pour Becker M07
Sommaire des Matières pour Becker M07
- Page 1 L60-8...L120-3 Modèle: M07 Notice de montage et d’utilisation Moteurs tubulaires à courant continu avec manivelle Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
- Page 2 Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage ..................................... 6 Réglage des positions de fin de course .......................... 8 Utilisation de la manivelle..............................
- Page 3 Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Pour une utilisation dans le domaine des volets roulants • Pour une utilisation dans le domaine des protections solaires • Pour une utilisation dans le domaine des portes •...
- Page 4 Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Pendant le nettoyage, la maintenance et le remplacement de pièces, le moteur doit être débranché de la source d’alimentation électrique.
- Page 5 • Réglez/Programmez correctement les positions de fin de course après la mise en service pour garantir le fonctionnement sûr de l’installation. • Les moteurs équipés d’un câble H05VV-F ne doivent être installés qu’en intérieur. • Les moteurs équipés d’un câble de connexion H05RR-F, S05RN-F ou 05RN-F peuvent être utilisés en extérieur et en intérieur.
- Page 6 Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants, de portes roulantes et de protections solaires ainsi que d’applications spéciales (après validation du fabricant du mo- teur). Si l’on emploie une alimentation de secours (accumulateur), il est possible en cas de coupure de courant d’utiliser la puis- sance du moteur pour faire fonctionner confortablement l’installation.
- Page 7 Montage de la roue avec dispositif de blocage sur le tube Démontage de la roue avec dispositif de blocage sur le de sortie tube de sortie Montage et démontage de la roue avec dispositif de blocage de la roue ou raccord vissé Montage et démontage de la roue avec Montage et démontage de la roue avec dispositif de blocage de la roue séparé...
- Page 8 Accrochez l’unité montée (axe, moteur tubulaire et embout) dans le coffre de la manière suivante. 1. Introduisez tout d’abord la broche du palier dans l’embout (1.). 2. Montez ensuite le boîtier de manivelle avec au moins 2 vis M6 sur l’élément de fixation correspon- dant (2.).
- Page 9 Remarque concernant l’utilisation d’un volet roulant Ne montez aucune butée mécanique afin de considérer une éventuelle modification de la longueur du tablier du volet roulant. Sécurisez les différentes lames contre tout déplace- ment latéral. Lors de la mise en service et de l’utilisation ultérieure, contrôlez la facilité de manœuvre et le déplacement sans entrave du tablier du volet roulant dans le sens de la MONTÉE et de la DESCENTE.
- Page 10 Élimination À DÉPOSER À DÉPOSER Cet appareil, EN MAGASIN EN DÉCHÈTERIE ses piles et cordons se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la répara�on ou le don de votre appareil ! Le symbole de poubelle barrée sur le produit indique que l’appareil doit être impérativement éliminé séparément des déchets mé- nagers.
- Page 11 Exemple de raccordement Commande vie un interrupteur à position fixe/momentanée BU (1) BN (2) BK (3) RD (4) 11 - fr...
- Page 12 Déclaration de conformité 12 - fr...
