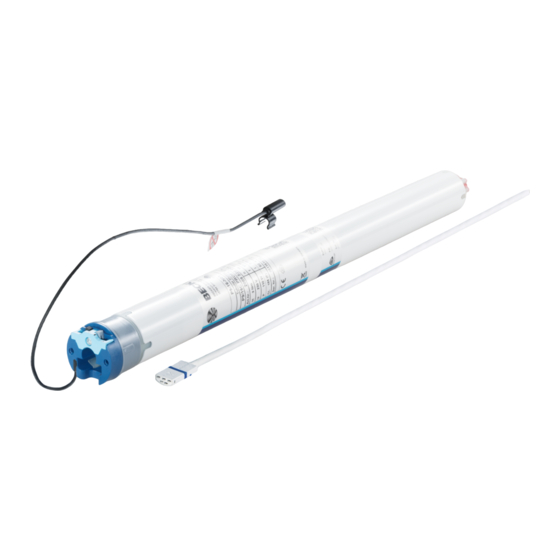

Nous vous remercions d'avoir acheté ce moteur de volet roulant BECKER avec commutation électronique de fin de course.
Les moteurs de volets roulants P5/16R+, P5/20R+ et P9/16R+ sont des produits de haute qualité possédant de nombreuses caractéristiques de
puissance:
• Optimisés pour une utilisation dans le domaine des volets roulants
• Détection automatique des positions finales en liaison avec le DVA (Dispositif de verrouillage Automatique)
• Réglage facile des positions de fin de course possible par interrupteur
• Pas de réglage des positions de fin de course sur le moteur
• Compensation des modifications du tablier (température, vieillissement)
• Faible charge de traction exercée sur le tablier de volet roulant par le moteur
• Plusieurs moteurs peuvent être montée en parallèle
• Compatible avec toutes les commandes BECKER
• Compatible avec les anciens moteurs (câble de connexion à 4 fils)
• En position de fermeture, presse le tablier vers le bas afin d'empêcher toute saisie par dessous ou tout relèvement (en liaison
avec le DVA)
• Reconnaissance du couple de rotation
Utilisation conforme aux prescriptions
BECKER-Antriebe GmbH est dégagé de la garantie et de la responsabilité du fait du produit si, sans notre autorisation préalable, des modifica-
tions de construction sont effectuées et/ou des installations inadéquates sont exécutées ou engagées, à l'encontre de nos directives de montage
prescrites.
L'utilisateur / l'électricien doit veiller à ce que toutes les consignes et prescriptions en vigueur, particulièrement celles en matière de compatibi-
lité électromagnétique, soient respectées.
Le présent produit est soumis à des développements et perfectionnements techniques, informez-vous dans les documents de vente actuels au
sujet des spécifications de produit précises.
Malgré plusieurs tests étendus, la société BECKER-Antriebe GmbH ne peut garantir le fonctionnement des moteurs combinés avec des unités de
commande venant d'autre fabricants. Dans ce cas-là, veuillez contacter BECKER-Antriebe GmbH avant l'installation; nous vous assisterons avec
plaisir.
