Sommaire des Matières pour Precor Resolute

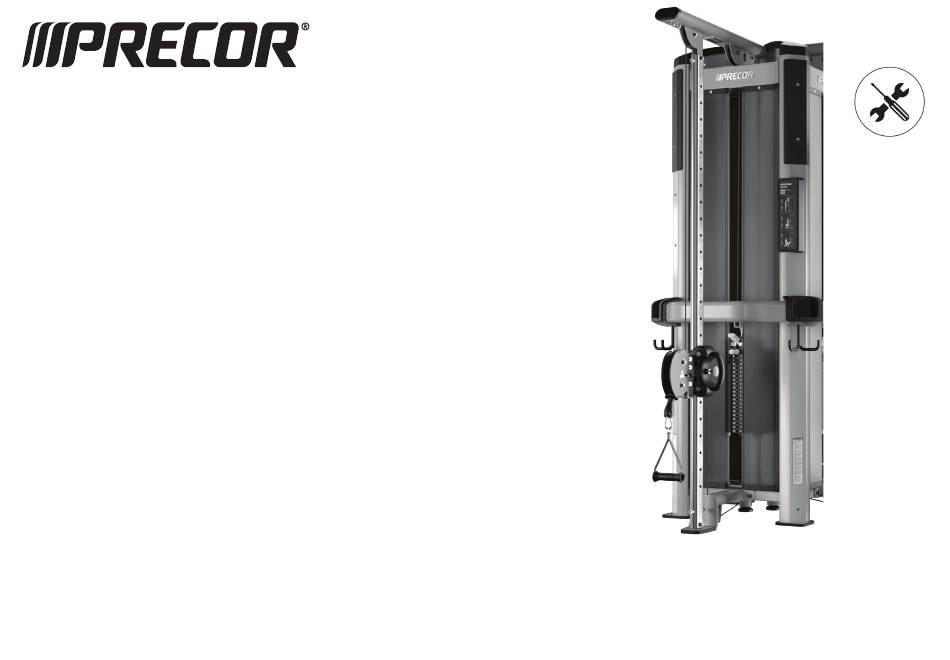

- Page 1 FRANÇAIS Stations multifonctions Resolute™ Station à poulie réglable Guide d’assemblage...
- Page 2 Pince (grande, moyenne et petite) de la tour simple Marques commerciales Resolute est une marque commerciale et Precor est une marque déposée de Peloton Interactive, Inc. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. Cadre de la base...
- Page 3 Vis à tête creuse M6 x 10 mm Vis à tête creuse M6 x 10 mm Rondelle 13 mm Rondelle 13 mm Plaque de carénage supérieure, logo Precor Plaque de carénage supérieure, logo Precor Couvercle d’angle du carénage supérieur Cadre supérieur, tour simple Support à...
- Page 4 Liste des pièces de la station à poulie réglable** N° pièce Quantité N° pièce Quantité Cadre de la base Poulie Réglable Rondelle 13 mm Cadre supérieur Poulie Réglable Contre-écrous nylon M10 Cadre latéral Contre-écrou nylon M12 Cadre de poignée réglable Tige de guidage Support de poulie Plaque supérieure de la pile de poids...
- Page 5 Assemblage de la tour IMPORTANT Selon votre configuration, vous pouvez assembler une tour quadruple, une tour simple ou les deux. Les numéros de pièces varient selon le cas. Veuillez vous référer à la liste des pièces de chaque tour dans les pages précédentes. Assemblage du cadre de la tour quadruple (utiliser la liste de pièces de la tour quadruple) NE SERREZ PAS complètement les vis...
- Page 6 Assemblage du cadre latéral de la station à poulie réglable Liste des pièces de la poulie réglable) Fixez le cadre latéral (encoches sur les côtés vers le haut) à la tour et fixez-le avec 2 vis à tête creuse M12 x 25 mm et 2 rondelles de 13 mm (Figure 8).
- Page 7 3 712,96 mm/371,296 cm (146,18 po/12,18 pi) Figure 14 Retirez les capuchons d'extrémité des cadres supérieurs de la station à poulie réglable qui vont être connectés. Fixez l'extrémité des plaques de connexion à chaque cadre supérieur avec 2 vis à tête creuse M12 x 30 mm et 2 rondelles de 13 mm (Figure 15).
- Page 8 Pour la pile de poids standards, placez une entretoise de 76 mm , suivie d'une entretoise de 152 mm et d'un butoir sur chaque tige de guidage avant (Figure 17). Pour la pile de poids lourds, placez une entretoise de 76 mm et un butoir sur chaque tige de guidage avant (Figure 18).
- Page 9 Compléter l'assemblage de la poulie réglable Fixez le câble à la pile de poids en vissant le boulon dans la plaque supérieure jusqu'à ce que le câble réponde à TOUTES les exigences suivantes : Placez la rondelle noire de 35 mm , puis la rondelle argentée de 35 mm , dans •...
- Page 10 Des crochets de rangement Fixez la plaque de carénage supérieure avec le logo Precor au cadre supérieur et fixez-la à l'aide angulaires sont prévus pour les tours qui ne nécessitent pas de bras. de 2 vis à tête creuse M8 x 20 mm (de la liste des pièces de la tour quadruple) (Figure 31).
- Page 11 (utiliser la liste des pièces de la tour simple et la liste des pièces de la poulie réglable) Fixez la plaque de carénage supérieure avec le logo Precor au cadre supérieur et fixez- la à l'aide de 2 vis à tête creuse M8 x 20 mm (de la liste des pièces de la tour unique)
- Page 12 Les revêtements de sol pouvant différer, vous devez consulter un entrepreneur agréé pour obtenir des conseils relatifs à l’ancrage et aux fixations appropriés. Les normes peuvent être modifiées ou mises à jour. Precor vous recommande de rester informé concernant les normes industrielles locales. Precor ne peut pas être responsable en cas de fixation ou d’ancrage inapproprié...
