Precor Resolute Guide D'assemblage
Masquer les pouces
Voir aussi pour Resolute:
- Guide de mise en route (2 pages) ,
- Guide d'assemblage (12 pages) ,
- Guide d'assemblage (8 pages)
Manuels Connexes pour Precor Resolute
Sommaire des Matières pour Precor Resolute

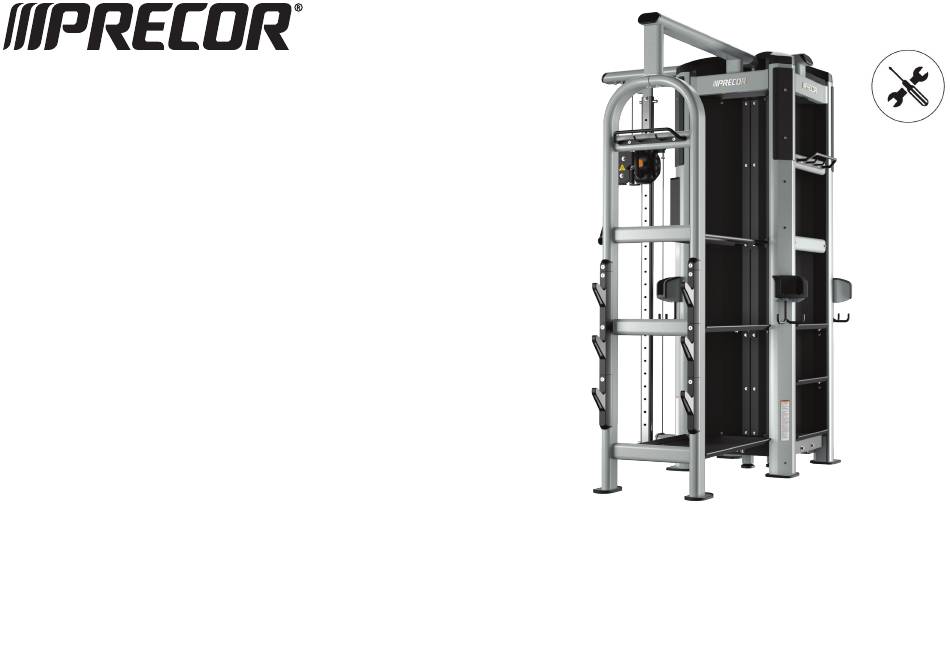

- Page 1 FRANÇAIS Stations Multifonctions Resolute™ Stations de stockage intégré et externe Guide d’assemblage...
- Page 2 Fixation support Crochet Marques commerciales gobelet de gauche coudé Resolute est une marque commerciale et Precor est une marque déposée de Precor, Inc. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. Cadre de sol de la tour quadruple...
- Page 3 Vis à tête creuse M6 x 10 mm Cadre supérieur stockage intégré Rondelle 13 mm Fixation support gobelet, gauche Plaque de carénage supérieure, logo Precor Fixation support gobelet, droite Cache du carénage du cadre supérieur Vis à tête creuse M12 x 25 mm Support à...
- Page 4 Assemblage de la tour N° pièce Quantité Assemblage du cadre de la tour quadruple Support arrière en L (utiliser les listes de pièces de la tour quadruple) Fixation support gobelet, droite Fixation support gobelet, gauche NE SERREZ PAS les vis avant que cela vous soit demandé.
- Page 5 Assemblage du cadre supérieur de la station de stockage externe Tour quadruple seulement : Assemblage des autres cadres supérieurs Connecter tous les cadres supérieurs à la tour quadruple (utiliser la liste des pièces de la station de (utiliser la liste des pièces de la tour quadruple) stockage externe) Pour fixer toutes les autres stations à...
- Page 6 Assemblage de la station de stockage intégré Alignez les trous au dos des panneaux gauche et droit . Fixez-les ensemble avec 4 vis à tête creuse M8 x 15 mm et 4 rondelles de 9 mm (Figure 10). Serrez à la main Cadre plancher de la station de stockage intégré...
- Page 7 Assemblage de l’étagère de stockage intégré Installez les plateaux inférieurs de stockage intégré et fixez chacun d’eux à l’aide de 3 vis à (utiliser la liste des pièces de la station de stockage intégré) tête fraisée M8 x 20 mm (Figure 14).
- Page 8 REMARQUE Si vous n’installez pas de station de stockage externe, passez Installez les étagères supérieures et inférieures et fixez-les à l’aide de 4 vis à tête creuse M8 x 15 mm et de 4 rondelles de 9 mm (Figure 16). Serrez complètement. directement à...
- Page 9 Assemblage de l’étagère de stockage externe Alignez les trous au dos des panneaux gauche et droit . Fixez-les ensemble avec 4 vis (utiliser la liste des pièces de la station de stockage externe) à tête creuse M8 x 15 mm et 4 rondelles de 9 mm (Figure 22).
- Page 10 Placez 1 plateau de stockage externe sur les fixations en L arrière et latérales Fixez avec 3 vis à tête fraisée M8 x 20 mm (Figure 26). Fixez l’extrémité du plateau à l’arche avec 3 vis à tête creuse M8 x 15 mm et 3 grandes rondelles de 9 mm (22 mm de diam.
- Page 11 Serrez toutes les vis du cadre aux couples suivants : IMPORTANT Il est recommandé à ce stade de terminer toutes les stations Vis M12 = 75 Nm (55 pi-lb) rattachées à la tour avant de passer aux étapes suivantes. Vis M10 = 44 Nm (32 pi-lb) Vis M8 = 22 Nm (16 pi-lb) Fixation des bras stabilisateurs ou des crochets coudés à...
- Page 12 Les revêtements de sol pouvant différer, vous devez consulter un entrepreneur agréé pour obtenir des conseils relatifs à l’ancrage et aux fixations appropriés. Les normes peuvent être modifiées ou mises à jour. Precor vous recommande de rester informé concernant les normes industrielles locales. Precor ne peut pas être responsable en cas de fixation ou d’ancrage inapproprié...
