Sommaire des Matières pour Precor Resolute

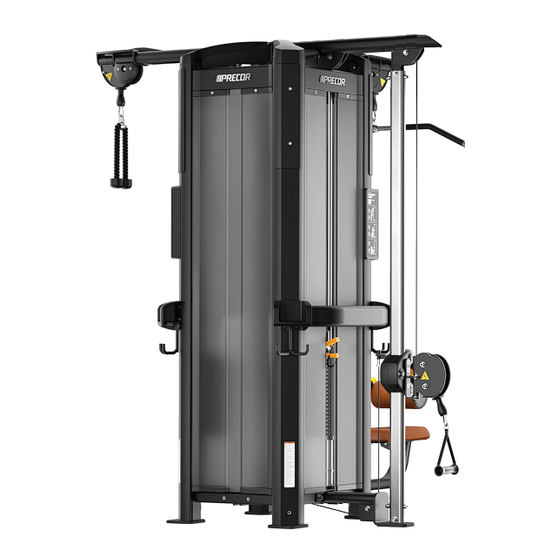

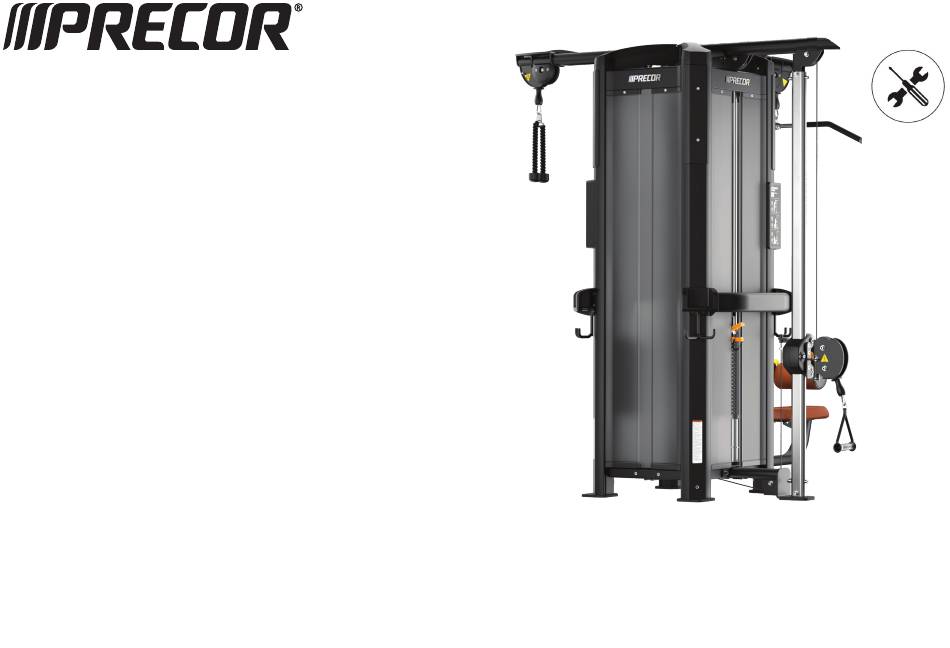

- Page 1 FRANÇAIS Stations Multifonctions Resolute™ Station à carénage latéral vierge Guide d’assemblage...
- Page 2 Cadre de sol de la tour quadruple Marques commerciales Pièce de retenue Resolute est une marque commerciale et Precor est une marque déposée de Precor, Inc. inférieure du Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. carénage Tour quadruple Station à...
- Page 3 Vis à tête creuse M6 x 10 mm Bouchon obturateur Rondelle 13 mm Vis à tête creuse M8 x 20 mm Plaque de carénage supérieure, logo Precor Vis à tête creuse M12 x 25 mm Carénage d’angle supérieur Rondelle 13 mm Support à...
- Page 4 Assemblage de la tour IMPORTANT Les stations à carénage latéral vierge doivent être terminées avant de commencer les autres stations. Une fois que vous avez rattaché tous les cadres supérieurs des stations, terminez d’abord les stations à carénage latéral vierge. Assemblage du cadre de la tour quadruple (utiliser les listes de pièces de la tour quadruple) Tour quadruple seulement : Assemblage des autres cadres supérieurs...
- Page 5 Installation de la plaque de carénage supérieure Precor sur la tour quadruple Passez le carénage à l’intérieur de la tour par un côté ouvert (Figure 9). (utiliser la liste des pièces de la tour quadruple) REMARQUE Le carénage n’est pas flexible. NE LE PLIEZ PAS. Passez-le par un côté ouvert.
- Page 6 Fixation des bras stabilisateurs ou des crochets Installation des fixations des supports à gobelets de la station à carénage latéral vierge (utiliser la liste des pièces de la station à carénage latéral vierge) coudés à la tour Vous devez fixer les fixations des supports à gobelets, que vous ajoutiez des bras ou des crochets. ATTENTION Vous devez attacher soit les BRAS soit les CROCHETS, pas les deux.
- Page 7 Les revêtements de sol pouvant différer, vous devez consulter un entrepreneur agréé pour obtenir des conseils relatifs à l’ancrage et aux fixations appropriés. Les normes peuvent être modifiées ou mises à jour. Precor vous recommande de rester informé concernant les normes industrielles locales. Precor ne peut pas être responsable en cas de fixation ou d’ancrage inapproprié...
- Page 8 Septembre 2023 | CW39973-101 FRN | 8 ©2023 Peloton Interactive | Station SMR à carénage latéral vierge | Guide d’assemblage...
