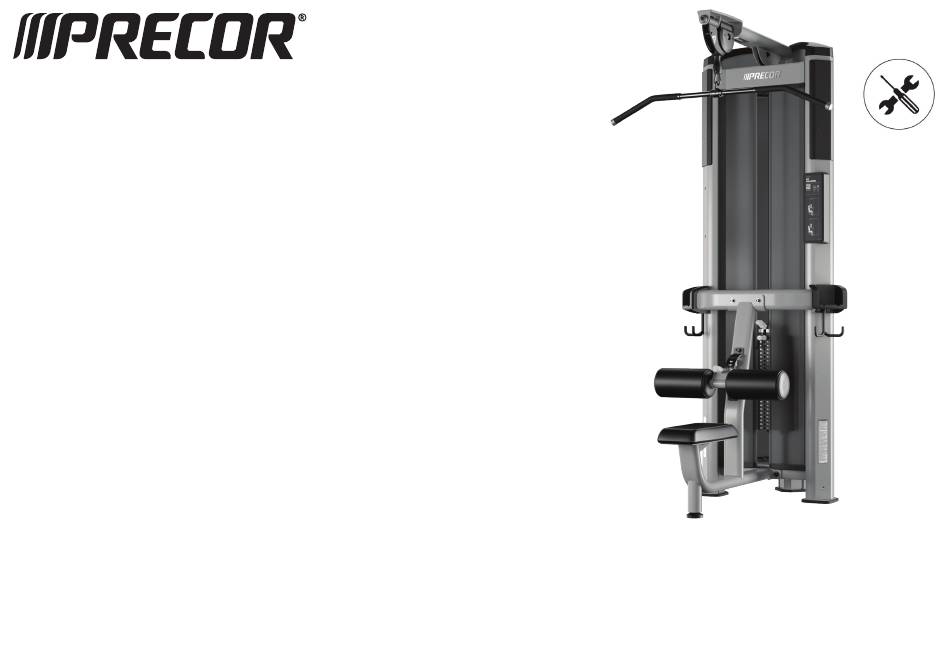

- Page 1 FRANÇAIS Stations Multifonctions Resolute™ Station de tirage vertical Guide d’assemblage...
- Page 2 Pince (grande, moyenne et petite) tour simple Marques commerciales Resolute est une marque commerciale et Precor est une marque déposée de Peloton Interactive, Inc. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. Cadre de la base de la tour simple...
- Page 3 Vis à tête creuse M6 x 10 mm Vis à tête creuse M6 x 10 mm Rondelle 13 mm Rondelle 13 mm Plaque de carénage supérieure, logo Precor Plaque de carénage supérieure, logo Precor Cache du carénage du cadre supérieur Cadre supérieur, tour simple Support à...
- Page 4 Liste des pièces de la station de tirage vertical N° pièce Quantité N° pièce Quantité Cadre de la base, station de tirage vertical Anneau de retenue Cadre supérieur, station de tirage vertical Tige de guidage Cadre latéral Siège Barre à rouleaux Rouleau rembourré...
- Page 5 Assemblage de la tour IMPORTANT Selon votre configuration, vous pouvez assembler une tour quadruple, une tour simple ou les deux. Les numéros de pièces sont différents pour chacune. Veuillez vous référer à la liste des pièces de chaque tour plus haut dans ce document. Assemblage du cadre de la tour quadruple (utiliser les listes de pièces de la tour quadruple) NE SERREZ PAS les vis avant que cela...
- Page 6 Assemblage de la station de tirage vertical Tour quadruple seulement : Assemblage des autres cadres supérieurs Connecter tous les cadres supérieurs à la tour quadruple Assemblage du cadre supérieur de la station de tirage vertical (utiliser la liste des pièces de la tour quadruple) (utiliser la liste de pièces de la station de tirage vertical) Pour fixer toutes les autres stations à...
- Page 7 Assemblage des dernières pièces de la station de tirage vertical Installation de la pile de poids (liste des pièces de la station de tirage vertical) (utiliser la liste des pièces de la station de tirage vertical) Placez les deux tiges de guidage avant dans les trous du cadre de sol (Figure 12).
- Page 8 Terminer l’assemblage de la station de tirage vertical Placez le siège sur le cadre de la base. Fixez avec 4 vis à tête hexagonale 4 rondelles de 9 mm (Figure 18) dans les trous intérieurs. Serrez complètement les fixations. Placez le panneau contre la colonne de la tour et fixez-le avec 2 vis à...
- Page 9 Acheminer le câble Déroulez le câble au niveau de la poulie supérieure. Retirez les pièces de fixation et les couvercles des poulies. Acheminez le câble à travers les poulies comme indiqué dans 41 mm / la figure 22. Remettez en place les couvercles des poulies et 1,61 po les fixations.
- Page 10 (utiliser les listes des pièces de la tour quadruple et de la station de tirage vertical) Des bras stabilisateurs sont nécessaires dans la plupart des configurations. Si la tour est Placez la plaque de carénage supérieure avec le logo Precor sur le cadre supérieur et fixez-la à...
- Page 11 Carénages et supports à gobelets de la tour simple (utiliser les listes des pièces de la tour simple et de la station de tirage vertical) Placez la plaque de carénage supérieure avec le logo Precor sur le cadre supérieur et fixez-la à...
- Page 12 Les revêtements de sol pouvant différer, vous devez consulter un entrepreneur agréé pour obtenir des conseils relatifs à l’ancrage et aux fixations appropriés. Les normes peuvent être modifiées ou mises à jour. Precor vous recommande de rester informé concernant les normes industrielles locales. Precor ne peut pas être responsable en cas de fixation ou d’ancrage inapproprié...
