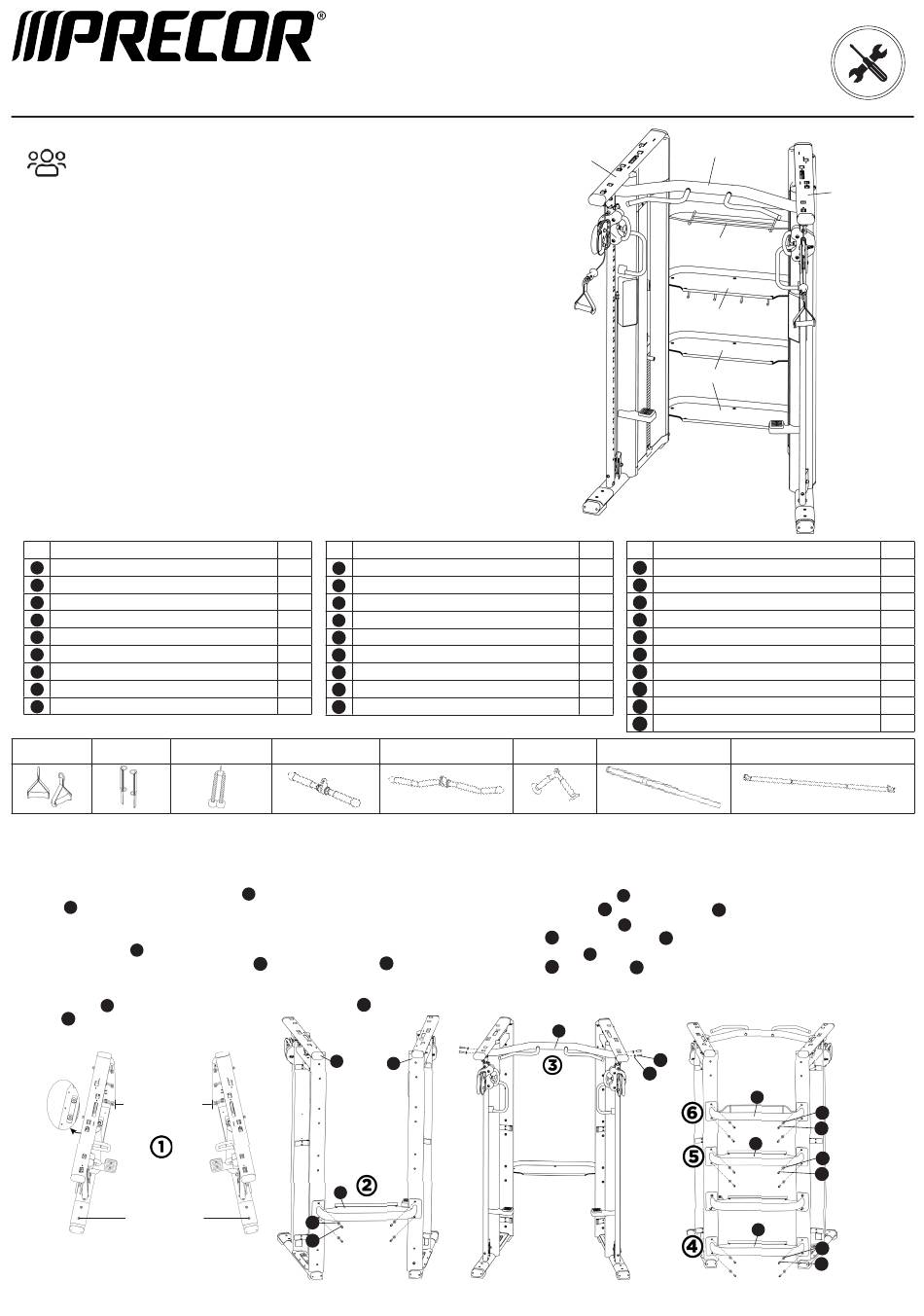

Double poulie réglable Resolute™
Guide d'assemblage
Exigences relatives à l'assemblage
Precor recommande au moins 3 personnes pour cette installation. NE tentez PAS l'assemblage par
vous-même.
Il faut
environ 45 minutes pour
assembler cet appareil. Si c'est la première fois que vous assemblez un tel
appareil, prévoyez plus de temps.
Suivez les étapes dans l'ordre indiqué dans ce guide d'assemblage. Il convient de noter ce qui suit :
• Déballez l'appareil et assemblez-le à proximité du lieu où vous prévoyez de l'utiliser.
• Assemblez l'appareil sur une surface solide, plane et antidérapante pour qu'il reste à niveau et stable.
• NE DÉPLACEZ PAS l'appareil sans assistance.
• L'appareil doit être boulonné au sol à tous les points d'ancrage.
• Cet appareil est conçu pour des exercices variés et la longueur des câbles peut dépasser ses dimensions
minimales. Prévoyez un espace suffisant pour l'accès à l'appareil, son utilisation et le passage autour de
l'appareil (verticalement pour les tractions et autour de tous les côtés de l'appareil).
Dimensions : H = 2,34 m/92 pouces, P = 1,36 m/53,4 pouces, L = 1,53 m/60,1 pouces
Poids (appareil assemblé) : 703 kg/1 550 lbs
Outils nécessaires
• Escabeau à 6 marches de
• Cutter
type 1
• Jeu de clés à douille,
• Jeu de clés plates, métriques
métriques et standard,
et standard
avec rallonges
• Clé à pied de biche 19 mm
• Clé dynamométrique ayant une plage de couple allant jusqu'à 206 Nm (150 pi-lb)
minimum et compatible avec les embouts hexagonaux suivants : 6, 8 et 10 mm
Kit de montage
Nom
1
1
Structure du cadre droit
2
2
Structure du cadre gauche
3
3
Étagère pleine à crochets
4
4
Étagère pleine
5
5
Rack métallique
6
6
Cadre transversal supérieur/barre de traction
7
7
Tige de guidage
8
8
Butoir de tige de guidage, 35 mm
9
9
Poids (4,5 kg/10 lbs)
Accessoires
Poignées (2)
Chevillères (2)
Corde de tirage vertical
Commencer l'assemblage
ATTENTION : Ne serrez pas complètement les vis avant que cela vous soit demandé.
L'appareil a été conçu pour une installation directe sur le sol, sans fixation ; toutefois, vous pouvez le fixer au sol à l'aide de boulons si vous souhaitez une stabilité optimale. Precor recommande vivement de fixer l'appareil au sol
à l'aide de boulons, afin de réduire les risques de renversement dû à une utilisation incorrecte. Veuillez faire appel à un professionnel pour connaître les systèmes de fixation à utiliser en fonction du type de plancher.
Assemblage du cadre
1.
Demandez à 1 assistant de tenir le cadre latéral droit
gauche
2
2
(les 3 goupilles en bas à l'extérieur et les poignées à l'intérieur). Assurez-vous que la distance
entre les tubes arrière est de
81,2 cm/31,96 pouces
(Figure 2)
2.
Fixez une étagère pleine
4 4
à la deuxième série de trous de fixation en partant du bas (Figure 3) à chaque
cadre latéral à l'aide de 4 vis à tête creuse M12 x 35 mm
main uniquement.
3.
À l'aide d'un escabeau, demandez à un assistant de maintenir en place le cadre transversal supérieur/la
barre de traction
6
6
et fixez de chaque côté avec 2 vis à tête creuse M12 x 35 mm
22
22
13 mm
(Figure 4). Serrez-les à la main uniquement.
81,2 cm/31,96 po
140,8 cm/55,43 po
Figure 2
©2024 Precor, Inc. | Double poulie réglable Resolute
• Maillet en caoutchouc
• Jeu de clés hexagonales,
métriques et standard,
avec rallonges
Qté
Nom
1
10
10
Poids supérieur (18 kg/40 lbs)
1
11
11
Goupille de sélection de poids avec lanière
1
12
12
Poulie de la pile de poids
2
13
13
Capuchon de tige de guidage à ressort
1
14
14
Jeu d'étiquettes de poids
1
15
15
Carénage extérieur
4
16
16
Carénage intérieur supérieur
4
17
17
Panneau de carénage intérieur
72
18
18
Carénage, panneau latéral extrudé
Barre droite rotative
pour triceps
courte
1
1
et à l'autre assistant de tenir le cadre latéral
et entre les boulons avant de 140,8 cm/55,43 pouces
21
21
et de 4 rondelles de 13 mm
21
21
et 2 rondelles de
1
1
4
4
22
22
21
21
Figure 3
Cadre latéral
gauche
• Mètre ruban
• Niveau
Curl barre EZ à fixation rotative
Poignée en V pour
triceps
4.
Fixez l'étagère pleine inférieure
à tête creuse M12 x 35 mm
5.
Fixez l'étagère pleine à crochets
21
21
M12 x 35 mm
6.
Fixez le rack métallique
22
22
. Serrez-les à la
21
21
M12 x 35 mm
IMPORTANT : avant de serrer au couple spécifié, redressez l'appareil et utilisez le niveau horizontalement
et verticalement. Serrez chaque étagère, rack et barre de traction dans l'ordre suivant : 1) en haut à gauche 2) en
bas à droite 3) en haut à droite 4) en bas à gauche. Serrez toutes les vis M12 au couple de 88 Nm (65 pi-lb).
6 6
2
2
Figure 4
Cadre transversal supérieur/
barre de traction
Rack métallique
Étagère pleine à crochets
Étagères pleines
Figure 1. Double poulie réglable Resolute
Qté
Nom
2
19
19
Support intérieur inférieur de carénage
20
20
2
Pièce de retenue de carénage
21
21
Vis à tête creuse M12 x 35 mm
2
22
22
Rondelle, 13 mm
4
2
23
23
Vis à tête creuse M8 x 20 mm
2
24
24
Panneau d'instructions, côté droit
25
25
2
Panneau d'instructions, côté gauche
26
26
Vis à tête creuse M6 x 60 mm
4
27
27
Rondelle, 6 mm
4
28
28
Rondelle, 9 mm
Ceinture
4
4
dans la série de trous de fixation la plus basse (Figure 5) avec 4 vis
21
21
et 4 rondelles de 13 mm
22
22
. Serrez-les à la main uniquement.
3
3
au-dessus des étagères pleines (Figure 5) avec 4 vis à tête creuse
22
22
et 4 rondelles de 13 mm
. Serrez-les à la main uniquement.
5
5
au-dessus de l'étagère à crochets (Figure 5) avec 4 vis à tête creuse
22
22
et 4 rondelles de
13 mm. Serrez-les à la main uniquement.
22
22
21
21
Guide d'assemblage | CW39994-131B FRN | 2024 09 18 | Page 1 sur 2
Cadre latéral
droit
Qté
2
2
20
20
12
1
1
4
4
8
Poignée droite longue à double fixation
5
5
22
22
21
21
3
3
22
22
21
21
4
4
22
22
21
21
Figure 5
