Montage encastré d'un traceur GPSMAP 4010/4210 ou GPSMAP 5015/5215 :

Matériel (fourni) :

• Modèle de montage encastré

• Joint en caoutchouc

• Vis de montage (4,2 × 1,4 DIN7981 / nº 8 ANSI)

Pour encastrer un traceur GPSMAP 4010/4012 ou GPSMAP 5015/5215 :

1. Le modèle de montage encastré est fourni dans la boîte du produit. Découpez le modèle et assurez-vous qu'il tient à l'endroit où vous souhaitez encastrer

l'appareil.

REMARquE : veillez à laisser un espace d'au moins 18 cm derrière la surface de montage pour faire tenir le traceur et les fils de connexion, et veillez à laisser environ

13 mm sur le côté droit du traceur, pour accéder au couvercle de la carte SD.

REMARquE : montez le traceur GPSMAP 4010/4210 à 80 cm et le traceur 5015/5215 à 60 cm d'un compas magnétique, pour éviter toute interférence.

2. Un adhésif est présent à l'arrière du modèle de montage. Retirez la protection et appliquez le modèle à l'endroit où vous souhaitez monter le traceur.

3. A l'aide d'un foret de 10 mm, percez un trou d'implantation à l'angle du modèle, pour amorcer la

découpe de la surface de montage.

4. Avec la scie sauteuse, découpez la surface de montage en suivant l'intérieur du trait indiqué sur

le modèle de montage encastré. Utilisez une lime et du papier de verre pour affiner le contour de

l'orifice.

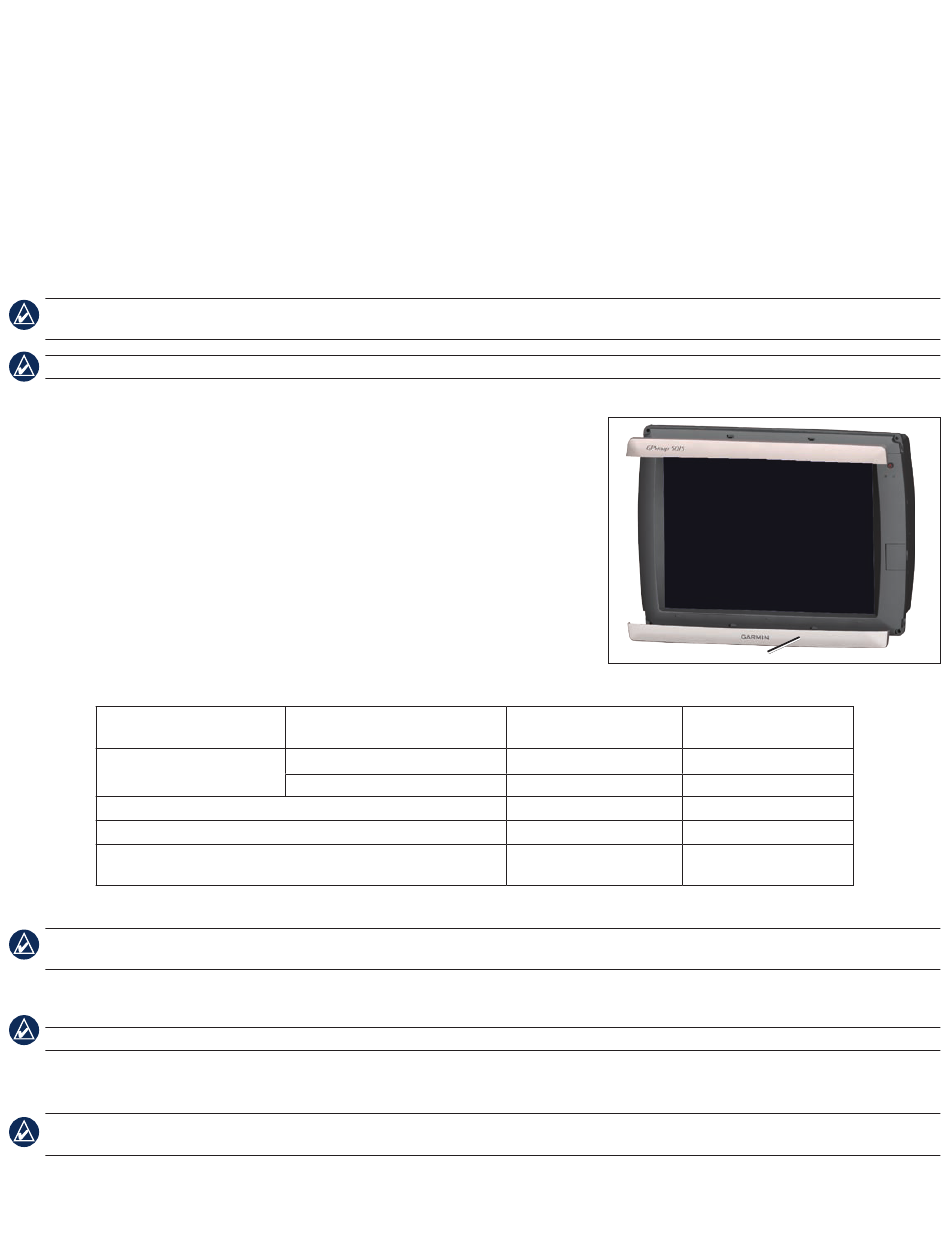

5. Si les caches de montage supérieur et inférieur sont fixés à l'avant du traceur, retirez-les en les

détachant sur les côtés.

6. Placez le traceur dans l'orifice et vérifiez que les trous de montage du traceur sont alignés sur

les trous d'implantation du modèle d'encastrement, après découpe, ponçage et limage de ces

orifices. Dans le cas contraire, marquez l'emplacement auquel devraient se trouver les trous

d'implantation.

7. A l'aide du pointeau, indentez le centre de chaque orifice de montage.

8. A l'aide d'un foret correspondant au tableau des tailles des trous d'implantation, percez les

orifices de montage.

Matériau

Tôle en alliage d'aluminium

Fibre de verre (toutes épaisseurs)

Plastique haute densité (toutes épaisseurs)

Contreplaqué (imprégné de résine) - Installation professionnelle recom-

mandée

REMARquE : si vous montez le traceur sur de la fibre de verre, nous vous recommandons d'utiliser un foret de fraisage pour percer un trou à fond plat à travers le

revêtement de la couche supérieure. De cette manière, vous ne risquez pas de fissurer le revêtement au moment du serrage des vis.

9. Posez le joint en caoutchouc à l'arrière du traceur. Les sections supérieure et inférieure s'alignent sur les alésages. Les sections latérales s'alignent sur les

encoches pratiquées dans le boîtier pour le couvercle pare-soleil.

REMARquE : pour empêcher la corrosion des contacts métalliques, recouvrez les connecteurs inutilisés

10. Placez le traceur dans l'espace d'encastrement.

11. Serrez fermement les vis de montage incluses à travers le traceur et dans les trous d'implantation.

REMARquE : les vis en acier inoxydable risquent de se gripper lorsqu'elles sont vissées dans la fibre de verre et qu'elles sont serrées outre mesure. Garmin conseille

d'appliquer un lubrifiant antigrippant inoxydable à chaque vis avant utilisation.

12. Remettez en place les caches de montage.
