Support de monture de caméra B
Orifices de vis M3, épaisseur de
plaque de 2,5 mm, saillie de vis
de 3 mm ou moins

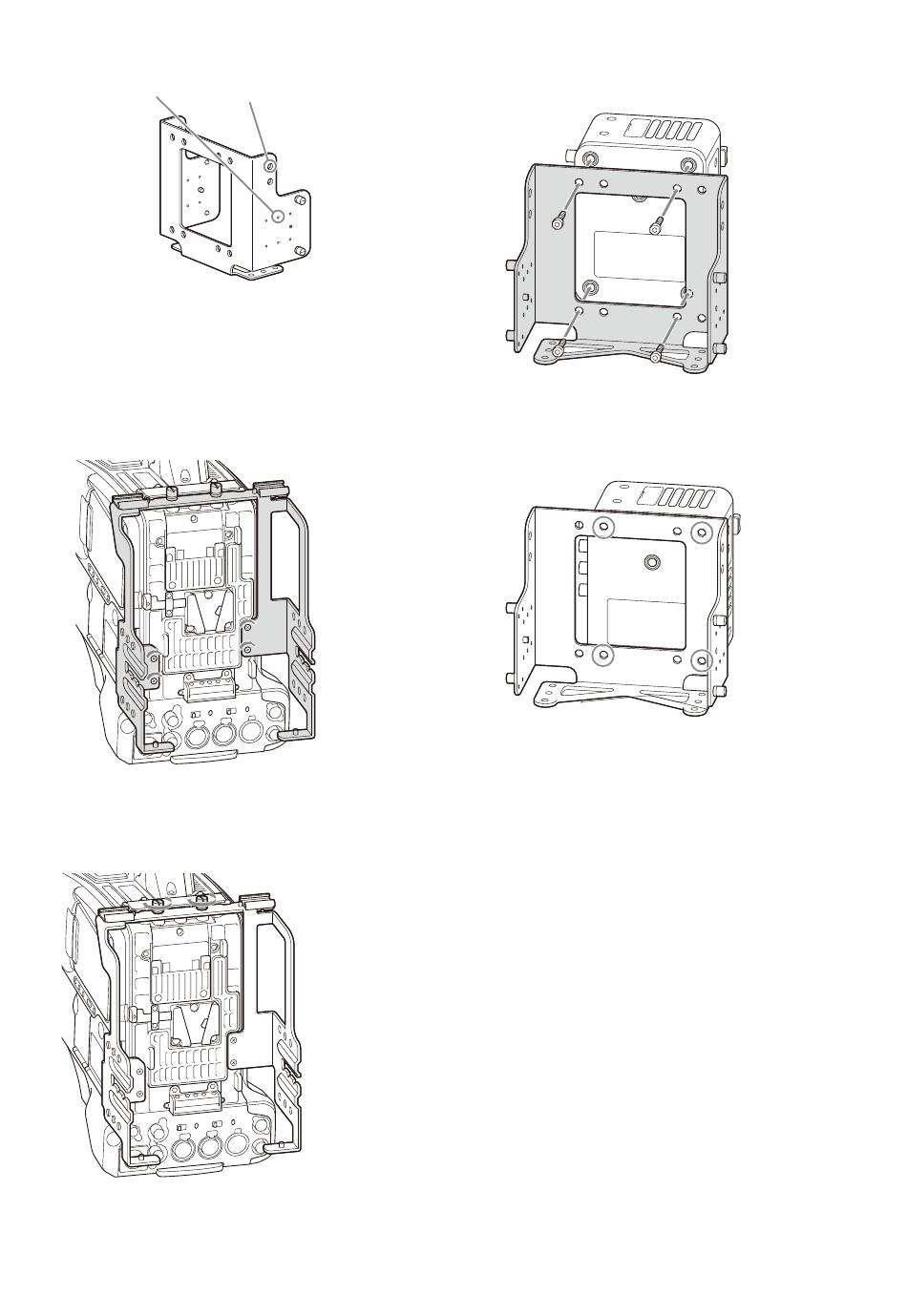

Procédure de fixation
1
Fixez le support de monture de caméra A au
caméscope.
Attachez le support à l'aide des quatre vis
situées à l'avant.
2
Attachez le support à l'aide des deux vis
situées sur le haut du support de monture de
caméra A.
Diamètre de l'orifice : ø7
3
Fixez le support de monture de caméra B sur
l'unité à l'aide des quatre vis hexagonales
fournies avec l'unité.
Vous pouvez également fixer le support en
utilisant les orifices indiqués dans le schéma
suivant.
4
Attachez le support de monture de caméra B
au support de monture de caméra A.
Insérez les goupilles de positionnement sur
les côtés du support de monture de caméra B
dans les rainures sur les côtés du support de
monture de caméra A, puis insérez les
goupilles de positionnement du support de
monture de caméra A dans les orifices du bas
(identique à gauche et à droite). Vous pouvez
ajuster la position de fixation du support de
monture de caméra B en fonction de la taille
de la batterie fixée au caméscope.
11
