2

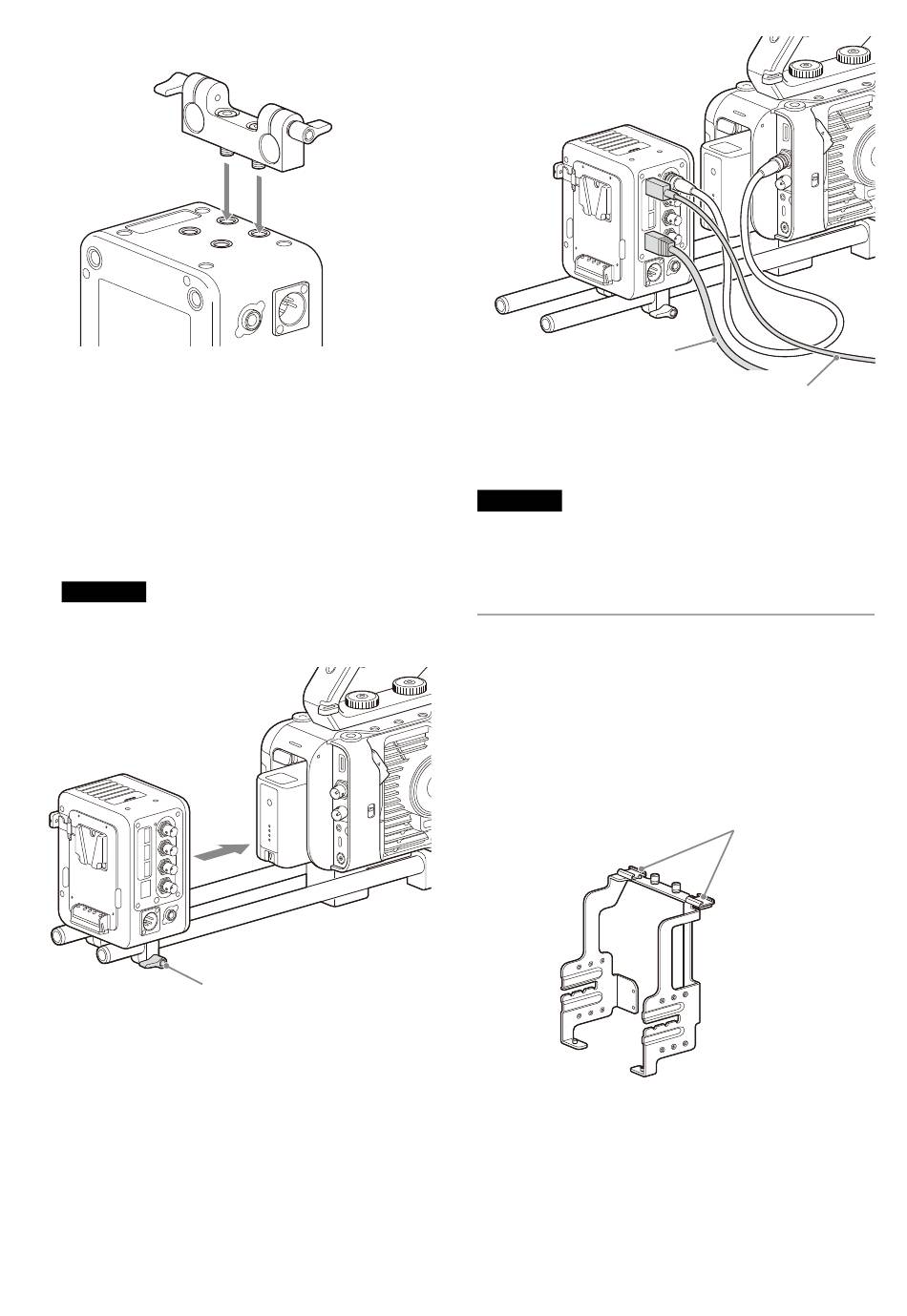

Fixez le support de tige au bas de l'unité.
Il y a deux séries d'orifices de vis de montage
au bas de l'unité, et l'une ou l'autre peut être
utilisée.
Les orifices de vis (
1/4-20UNC d'une profondeur de 7,0 mm.
3
Faites passer les tiges ø15 dans les orifices du
support de tige, puis tournez les leviers de
serrage gauche et droit pour les fixer en
position.
Remarque
Si le levier de serrage est desserré, l'unité
risque de tomber pendant l'utilisation.
4
Connectez le caméscope au connecteur SDI 1 à
l'aide d'un câble SDI (disponible séparément).
Pour transmettre des vidéos à l'aide d'une
connexion sans fil, connectez un dispositif de
communications 5G à un connecteur USB à
l'aide d'un câble USB (disponible séparément).
Pour transmettre la vidéo à l'aide d'une
connexion filaire, connectez un routeur ou un
ordinateur au connecteur LAN à l'aide d'un
câble LAN (disponible séparément).
1
/
po) sont de type
4
Levier de serrage
Connexion au routeur ou à
l'ordinateur
*1 La fonction est la même, quel que soit le connecteur
USB utilisé.
Remarque
Éteignez l'unité avant de brancher/débrancher un
câble SDI, un câble USB ou un câble LAN sur/
depuis l'unité.
Fixation à un caméscope en
utilisant des supports
Vous pouvez fixer l'unité à un caméscope
PXW-Z750, PXW-Z450/Z580 ou PXW-X400/X580
à l'aide de supports de monture de caméra.
Support de monture de caméra A
10
Connexion à un dispositif de
*1
communications 5G
Griffe pour accessoire
