Traduction de la notice d'utilisation d'origine
ZAtopx – variateurs de la séries BD132A
8.3.2.2

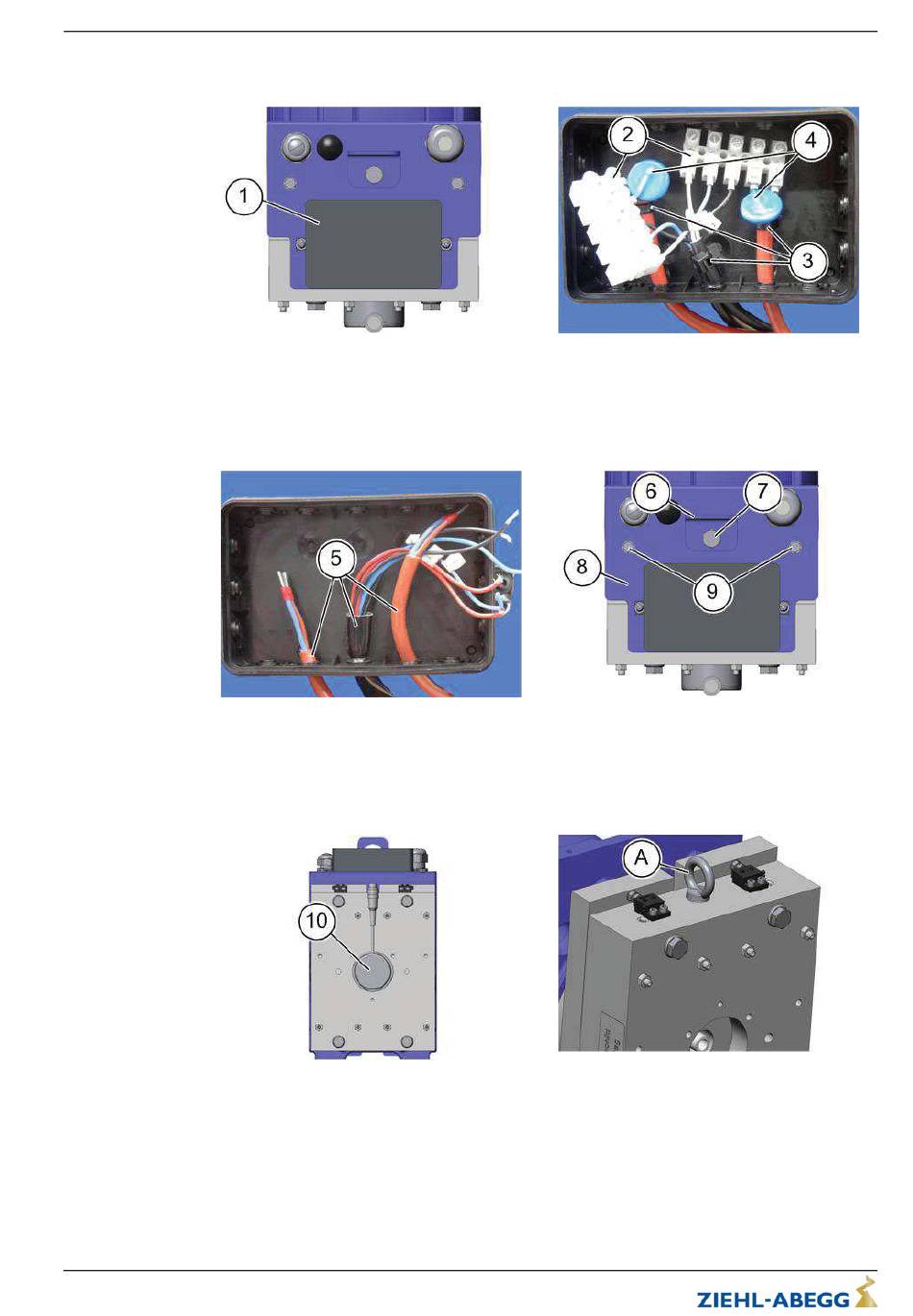

Démontage du frein
1. Retirer le couvercle du boîtier de raccordement (1).
2. Débrancher la connexion électrique (2) des deux corps de frein.
3. Retirer prudemment les serre-câbles (3) de tous les câbles de raccordement à l'aide de la pince
coupante diagonale.
4. Sectionner les varistors (4).
5. Faire sortir tous les câbles de raccordement (5) du bornier.
6. Retirer l'attache pour câbles des câbles du frein.
7. Dévisser la vis à tête hexagonale M10 x 20 - 8.8 (7) avec une clé de 17 et retirer la tôle-œillet(6).
8. Dévisser les deux vis à tête hexagonale M6 x10 - 8.8 (9) avec une clé de 10 et basculer
prudemment la tôle adaptatrice (8) vers l'arrière.
9. Démonter le codeur absolu (10) (voir chapitre « Remplacement du codeur absolu »).
10. ATTENTION!Compte tenu du poids élevé du corps de frein, nous recommandons de sécuriser le
frein avec une vis à anneau de levage M8 (A) et un engin de levage approprié.
A-TBA19_07-F 2024/24 Index 006
Art.N°. 01013425-F (EU-BD 954/1)
32/88
Entretien et maintenance
