- Page 1 74.03€ Voir le produit : https://www.domomat.com/112227-applique-exterieure-l-10-s-steinel-detecteur-de- mouvement-e27-15w-noir-steinel-084769.html Le produit Applique extérieure L 10 S Steinel - Détecteur de mouvement - E27 - 15W - Noir est en vente chez Domomat ! * : Prix sur le site Domomat.com au 16/04/2024. Le prix est susceptible d'être modifié.
- Page 2 Sommaire À propos de ce document Consignes de sécurité générales Description de l’appareil Branchement électrique Montage Fonctions Nettoyage et entretien Recyclage Garantie du fabricant Caractéristiques techniques Élimination des défauts...
- Page 3 1. À propos de ce document – Il est protégé par la loi sur les droits d’auteur. Une réimpression, même partielle, n’est autorisée qu’après notre accord préalable. – Sous réserve de modifications techniques permettant des améliorations techniques. Attention danger ! Attention danger dû...

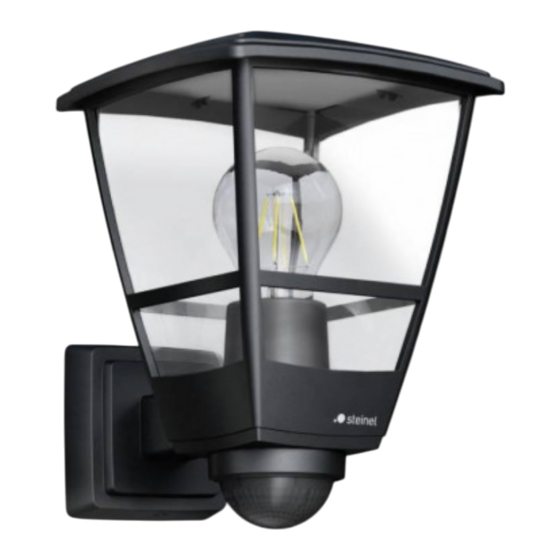

- Page 4 à effectuer des réparations. 3. Description de l’appareil Utilisation conforme aux prescriptions du luminaire extérieur L 10 S – Source E 27 avec détecteur de mouvement infrarouge. – Pour un montage mural à l’extérieur. – Ne convient pas à une connexion à un variateur de lumière.
- Page 5 Contenu de la livraison L 10 S 1× 2× 1× 2× 1× 6× – Luminaire E 27 avec détecteur de mouvement infrarouge – 2 vis – 2 chevilles – 6 caches de lentille – 1 fiche technique de sécurité – 1 démarrage rapide La source n'est pas fournie avec l'appareil.
- Page 6 Contenu de la livraison L 10 1× 1× 2× 2× 1× – Luminaire E 27 – 2 vis – 2 chevilles – 1 fiche technique de sécurité – 1 démarrage rapide La source n'est pas fournie avec l'appareil. – 65 – Sommaire...
- Page 7 Dimensions du produit L 10 S 175 mm 224 mm Dimensions du produit L 10 175 mm 224 mm – 66 – Sommaire...
- Page 8 Vue d’ensemble de l’appareil L 10 S Luminaire Domino Cache Source E 27 Détecteur Temporisation Réglage du seuil de déclenchement – 67 – Sommaire...
- Page 9 Vue d’ensemble de l’appareil L 10 Luminaire Domino Cache Source E 27 – 68 – Sommaire...
- Page 10 4. Branchement électrique Schéma des connexions Le câble secteur est composé d’un câble à 2 conducteurs : phase (généralement noir, marron ou gris) neutre (généralement bleu) phase commandée (généralement noir, marron ou gris) conducteur de terre (généralement vert / jaune) –...
- Page 11 Il est possible de brancher le luminaire au secteur égale- ment en aval d’un interrupteur secteur s’il est garanti que ce dernier est toujours en position MARCHE. Remarque : Il est possible de remplacer la source lumineuse de ce luminaire. –...
- Page 12 5. Montage Risque d’électrocution ! Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort. • Mettre l’appareil hors tension et couper l’alimentation électrique. • Vérifier l’absence de tension à l’aide d’un testeur de tension.
- Page 13 Portée du luminaire extérieur L 10 S ≤ 7,5 m Détection de mouvement perpendiculairement au sens du passage avec le luminaire extérieur L 10 S – 72 – Sommaire...
- Page 14 Détection de mouvement dans le sens du passage avec le luminaire extérieur L 10 S Étapes de montage • Vérifier que l’alimentation électrique a été coupée. • Dévisser les vis de blocage et enlever le luminaire de la fixation murale.
- Page 15 • Retirer le domino de la fixation murale. • Dévisser le couvercle supérieur du luminaire. – 74 – Sommaire...
- Page 16 • Monter la source E 27. • Reposer le couvercle supérieur. – 75 – Sommaire...
- Page 17 • Marquer l’emplacement des trous. 5.10 Ø 6 mm • Percer les trous. – 76 – Sommaire...
- Page 18 5.11 • Percer le bouchon pour faire passer le câble d’alimen- tation secteur. • Visser le support mural. – 77 – Sommaire...
- Page 19 5.12 • Percer le bouchon pour faire passer le câble d’alimen- tation secteur. • Visser le support mural. • Faire passer les fils à travers l’ouverture pour le câblage en saillie. – 78 – Sommaire...
- Page 20 5.13 • Reposer le domino dans la fixation murale. 5.14 • Brancher le câble secteur conformément au schéma des connexions. « 4. Branchement électrique ». – 79 – Sommaire...
- Page 21 5.15 • Monter le luminaire sur la fixation murale. • Serrer la vis de blocage. 5.16 • Mettre l’appareil sous tension. • Régler les fonctions. « 6. Fonctions » – 80 – Sommaire...
- Page 22 6. Fonctions L 10 S 2000 2000 Min. • Procéder aux réglages. Temporisation (F) Il est possible de régler, au choix, progressivement, la temporisation d’environ 5 secondes à 60 minutes au maximum. Tout mouvement détecté allume à nouveau le luminaire.
- Page 23 – Réglage du seuil de déclenchement : fonctionnement diurne 2.000 lx – Temporisation : 5 secondes Ajustage de la zone de détection du luminaire L 10 S Pour éviter un déclenchement intempestif ou pour surveiller de manière ciblée des sources de danger déterminées, il est possible de limiter la zone de détection en utilisant les...
- Page 24 • Poser le nombre souhaité de caches en plastique sur l’anneau design et les assembler entre eux. • Fixer à nouveau l’anneau design et les caches sur le détecteur. – 83 – Sommaire...
- Page 25 • La zone de détection peut être réduite en tournant l’anneau design avec les caches montés. • Il est également possible d’ajuster la zone de détection en découpant les caches en plastique. Pour régler la zone de détection et effectuer le test de fonctionnement, il est recommandé...
- Page 26 7. Nettoyage et entretien L’appareil ne nécessite aucun entretien. Risque d’électrocution ! Si des pièces sous tension sont au contact avec de l’eau, il y a risque d’électrocution, de brûlures, voire danger de mort. • Nettoyer l’appareil uniquement à sec. Risque de dommages matériels ! Des détergents inappropriés risquent d’endommager l’appareil.
- Page 27 La garantie s’applique à tous les produits STEINEL achetés et utilisés en France, à l’exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de...
- Page 28 – les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasion- nés par l’utilisation d’accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d’origine, – la maintenance et l’entretien des produits qui n’ont pas eu lieu conformément au mode d’emploi,...
- Page 29 10. Caractéristiques techniques – Dimensions (H x l x P) : L 10 S : 255 × 175 × 224 mm L 10 : 242 × 175 × 224 mm – Raccordement au secteur : 220 – 240 V, 50/60 Hz – Puissance : max. 15 W / E27 – Puissance d’éclairage L 10 S : Lampes à...
- Page 30 11. Élimination des défauts L’appareil n’est pas sous tension. – Fusible non enclenché ou défectueux. • Enclencher le fusible. • Remplacer le fusible défectueux. – Câble coupé. • Vérifier le câble à l’aide d’un testeur de tension. – Court-circuit dans le câble secteur. •...
