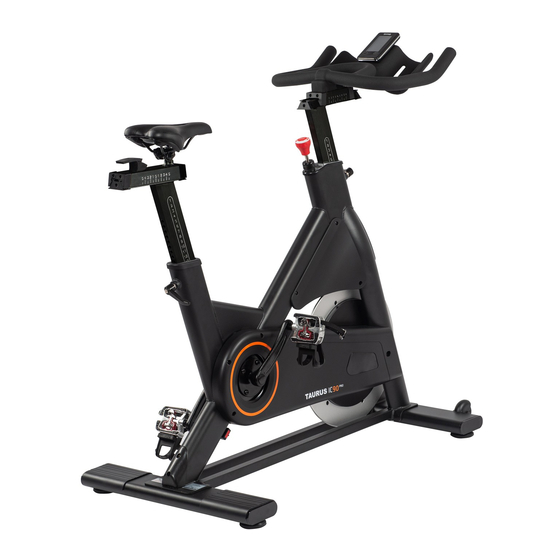

- Page 1 Notice de montage et mode d'emploi max. 150 kg ~ 45 Min. 66 kg Long. 111 | Larg. 62 | H 124 TFIC90PRO.02.10 N° d'article TF-IC90PRO-2 Vélo de biking IC90 Pro...
- Page 2 IC90 Pro...
- Page 3 Table des matières INFORMATIONS GÉNÉRALES Notes techniques Sécurité personnelle Emplacement MONTAGE Instructions générales Contenu de la livraison Montage Réglages de l'appareil 2.4.1 Réglage du guidon et de la selle 2.4.2 Remplacement des piles 2.4.3 Réglage de la résistance 2.4.4 Utilisation de la fonction de freinage d’urgence MODE D’EMPLOI Affichage de la console Fonctions des touches...
- Page 4 GARANTIE CONTACT IC90 Pro...
- Page 5 Nous vous remercions d'avoir opté pour un appareil d'entraînement de qualité de la marque Taurus. Taurus propose des appareils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les appareils de fitness de Taurus poursuivent l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal ! Les appareils sont ainsi développés en étroite concertation avec des sportifs...
- Page 6 À PROPOS DE CE MODE D'EMPLOI Veuillez lire attentivement le présent mode d'emploi dans son intégralité avant le montage de l'appareil et sa première utilisation. Le présent mode d'emploi est là pour vous aider à monter rapidement l'appareil et à le manipuler en toute sécurité. Veillez impérativement à ce que tous les utilisateurs de l'appareil (notamment les enfants et les personnes présentant un handicap physique, sensoriel, mental ou moteur) aient préalablement pris connaissance du présent mode d'emploi et de son contenu.
- Page 7 INFORMATIONS GÉNÉRALES Notes techniques Affichage LCD de Durée de l’entraînement Distance d’entraînement Calories brûlées Fréquence cardiaque Système de freinage : frein magnétique manuel Poids et dimensions Poids de l'article (brut, emballage inclus) : 71,5 kg Poids de l'article (net, sans emballage) : 66 kg Dimensions de l’emballage (L x l x h) : env.
- Page 8 Sécurité personnelle DANGER ⚠ Avant la première utilisation de l'appareil, nous vous recommandons de demander l'avis d'un médecin afin qu'il juge de la possibilité ou non de vous entraîner avec cet appareil. Ces dispositions sont particulièrement applicables aux personnes qui ont une prédisposition génétique à...
- Page 9 Emplacement AVERTISSEMENT ⚠ Évitez de placer l'appareil dans un passage principal ou sur une échappée. ⚠ PRUDENCE Choisissez le lieu d’installation afin de disposer de suffisamment d’espace autour de l’appareil afin de pouvoir circuler autour de celui-ci. Veillez à laisser au moins 30 cm de chaque côté, et 15 cm devant et derrière l’appareil.
- Page 10 MONTAGE Instructions générales ⚠ DANGER Ne laissez pas les outils ainsi que les matériaux d'emballage, comme les films de protection, sans surveillance : ils représentent un danger pour les enfants (risque d'étouffement). Tenez les enfants éloignés de l'appareil pendant le montage. ⚠...
- Page 11 Contenu de la livraison L'emballage comprend les pièces représentées ci-après. Vérifiez que l'ensemble des pièces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant.
- Page 12 Assurez vous que le programme Adobe Acrobat Reader est installé sur votre terminal pour pouvoir ouvrir le fichier. Une vidéo de montage est disponible en cliquant sur le lien suivant: https://www.fitshop.fr/velo-de-biking-taurus-ic90-pro-tf-ic90pro- 2#product-assembly. Vous pouvez également scanner le QR Code pour accéder directement à la vidéo.
- Page 13 Étape 2 : montage de la selle Insérez la tige de selle (10) dans le logement correspondant du cadre principal (16). Ajustez la tige de selle (10) à la hauteur souhaitée puis fixez la tige de selle (10) à l’aide du levier en L (42).
- Page 14 Étape 3 : montage du guidon et de la console Insérez le support du guidon (17) dans le logement correspondant du cadre principal (16). Ajustez le support du guidon (17) à la hauteur souhaitée. Fixez le support du guidon (17) à l’aide du levier en L (42). ATTENTION ⚠...
- Page 15 Étape 4 : montage des pédales REMARQUE Les pédales (1L & 1R) sont repérées par les lettres « R » (côté droit) et « L » (côté gauche). Le bras droit de la manivelle se trouve sur le côté droit en position assise. Vissez la pédale gauche (1L) sur le bras de manivelle gauche en la tournant dans le sens inverse des aiguilles d’une montre.
- Page 16 Réglages de l'appareil 2.4.1 Réglage du guidon et de la selle Le guidon et la selle peuvent être réglés horizontalement et verticalement. Réglage vertical Pour cela, desserrez le levier en L sur la pièce correspondante et tirez-le légèrement. Amenez la selle ou le guidon à...
- Page 17 2.4.3 Réglage de la résistance Pour augmenter la résistance, tournez le régulateur de freinage et de résistance (30) vers la droite. Pour réduire la résistance, tournez le régulateur de freinage et de résistance (30) vers la gauche. 2.4.4 Utilisation de la fonction de freinage d’urgence ⚠...
- Page 18 MODE D’EMPLOI REMARQUE Avant de commencer l’entraînement, familiarisez-vous avec toutes les fonctions et possibilités de réglage de l’appareil. Pour savoir comment utiliser correctement ce produit, demandez les conseils d’un spécialiste. Affichage de la console TIME Affichage de la durée d’entraînement Plage d’affichage 0:00 –...
- Page 19 Fonctions des touches MODE/ Utilisez cette touche pour commuter entre les différents paramètres et valider RESET les valeurs réglées. Maintenez cette touche appuyée pendant 2 secondes pour réinitialiser toutes les valeurs. Utilisez cette touche pour régler des valeurs. Programmes 3.3.1 Programme Quick-Start Pour démarrer le programme Quick-Start, appuyez tout simplement sur les pédales.
- Page 20 STOCKAGE ET TRANSPORT Instructions générales ࣑ ATTENTION Veillez à ce que l'appareil soit protégé contre l'humidité, la saleté et la poussière. Le lieu de stockage doit être sec, correctement aéré et présenter une température ambiante entre 5°C et 45°C. AVERTISSEMENT ⚠...
- Page 21 DÉPANNAGE, ENTRETIEN ET MAINTENANCE Instructions générales ⚠ AVERTISSEMENT Ne procédez à aucune modification non conforme sur l'appareil. PRUDENCE ⚠ Toute pièce endommagée ou usée peut compromettre votre sécurité et affecter la durée de vie de l'appareil. Remplacez par conséquent immédiatement les composants endommagés ou usés.
- Page 22 Éliminez les interférences (par ex. téléphone portable, Wi-Fi, tondeuse Interférences dans ou aspirateur, etc. …) pièce Utilisez ceinture pectorale Ceinture pectorale adaptée (voir ACCESSOIRES incompatible La fréquence RECOMMANDÉS) Ceinture pectorale mal cardiaque ne s'affiche Positionnez correctement la ceinture positionnée pectorale et/ou humidifiez Ceinture pectorale...
- Page 23 ACCESSOIRES RECOMMANDÉS Pour rendre votre entraînement encore plus agréable et efficace, nous vous recommandons de compléter votre appareil de fitness par des accessoires adéquats. Pour les vélos de biking, un tapis de sol permet d’assurer plus de stabilité à votre appareil. Il protège le sol de la transpiration ainsi que des projections lors de l’utilisation d’un spray de silicone, idéal pour entretenir votre vélo.
- Page 24 Il se trouve sur un autocollant blanc. La position exacte de l'autocollant est indiquée sur la figure ci-après. Entrez le numéro de série dans le champ correspondant. Numéro de série : Marque / catégorie : Taurus / vélo de biking Désignation du modèle : IC90 Pro Référence article : TF-IC90PRO-2 IC90 Pro...
- Page 25 Liste des pièces N° Désignation (ENG) Nbre Spécification PEDAL JD-304V (9/16") ,SPD END CAP3 120*40*35 BOLT 1 GB/T 12-1988 M10*30 REAR STABILIZER WELDING FLAT WASHER GB/T 95-2002 FRONT COVER 2 160*128*41 FLAT WASHER 2 GB/T 95-2002 5 BOLT 2 GB/T 5780-2000 M8*40 BEARING 608ZZ VERTICAL SEAT POST...
- Page 26 CRANK COVER 135.5*19 BEARING 6004ZZ RIGHT CRANK 170*15 BOLT 2 GB/845-85 ST4.2X25 M20*1.0 COVER 56*23.6*24.6 COVER 58*36.3*22.7 BOLT 6 GB/T 845-1985 ST4.2*19 L SHAPE KNOB M16X28 PU WHEEL φ69*23 OUTER CHAIN COVER 798*269*89 LITTLE CHAIN COVER 139*68*18 AXIS φ20*162 BOLT 7 GB/T 70.1-2000 M4*12 BOLT 8 GB/T 70.1-2000 M5*18...
- Page 27 Adjusting block 27.5*17.5*10 Fixed block 27*10*19.5 BOLT GB/T 70.1-2000 M6*25 FLAT WASHER 3 GB/T 95-2002 U-shaped seat δ3 BOLT GB/T 70.1-2000 M6*35 FRONT COVER 122*56*45 FIXING NUT 2 φ44.8*16.5 COMPUTER ST-6521 SCREW 4 GB/T 5780-2000 M5*10 BOLT 1 GB/845-85 M4*12 Handle base 41.5*30*30 PLASTIC SLEEVE...
- Page 28 Vue éclatée IC90 Pro...
- Page 29 GARANTIE Les appareils d’entraînement de Taurus® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d’assistance technique se tient volontiers à...
- Page 30 Service Garantie Durant la période de garantie, les appareils présentant des dysfonctionnement dûs à des défauts du matériel utilisé ou des défauts de fabrication seront, à notre appréciation, réparés ou remplacés. Les pièces ou appareils échangés deviennent notre propriété. Les prestations de la garantie n'entraînent ni une prolongation ni un renouvellement du délai de garantie.
- Page 31 CONTACT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Åbningstider kan findes på...
- Page 32 NOUS VIVONS FITNESS BOUTIQUE EN LIGNE ET RÉSEAUX SOCIAUX www.fitshop.fr Avec 80 succursales, Fitshop est le plus grand www.sport-tiedje.de/blog marché spécialisé d'appareils de fitness à domicile en Europe et compte parmi les sociétés de vente en ligne les plus renommées dans le domaine de www.facebook.com/SportTiedje l'équipement de fitness.
- Page 33 Notes...
- Page 34 Notes IC90 Pro...
- Page 36 Vélo de biking IC90 Pro...
