Modules électroniques de sécurité
8.1 Module électronique TOR 8/16 F-DI DC24V PROFIsafe
Schéma de câblage pour l'application 2.2 - connexion sur 2 voies de deux capteurs à une voie.
Pour chaque signal de processus, deux capteurs à 1 voie sont raccordés par 2 voies à deux
entrées du module F (exploitation 1de2). Les capteurs peuvent aussi être alimentés par une
alimentation externe.

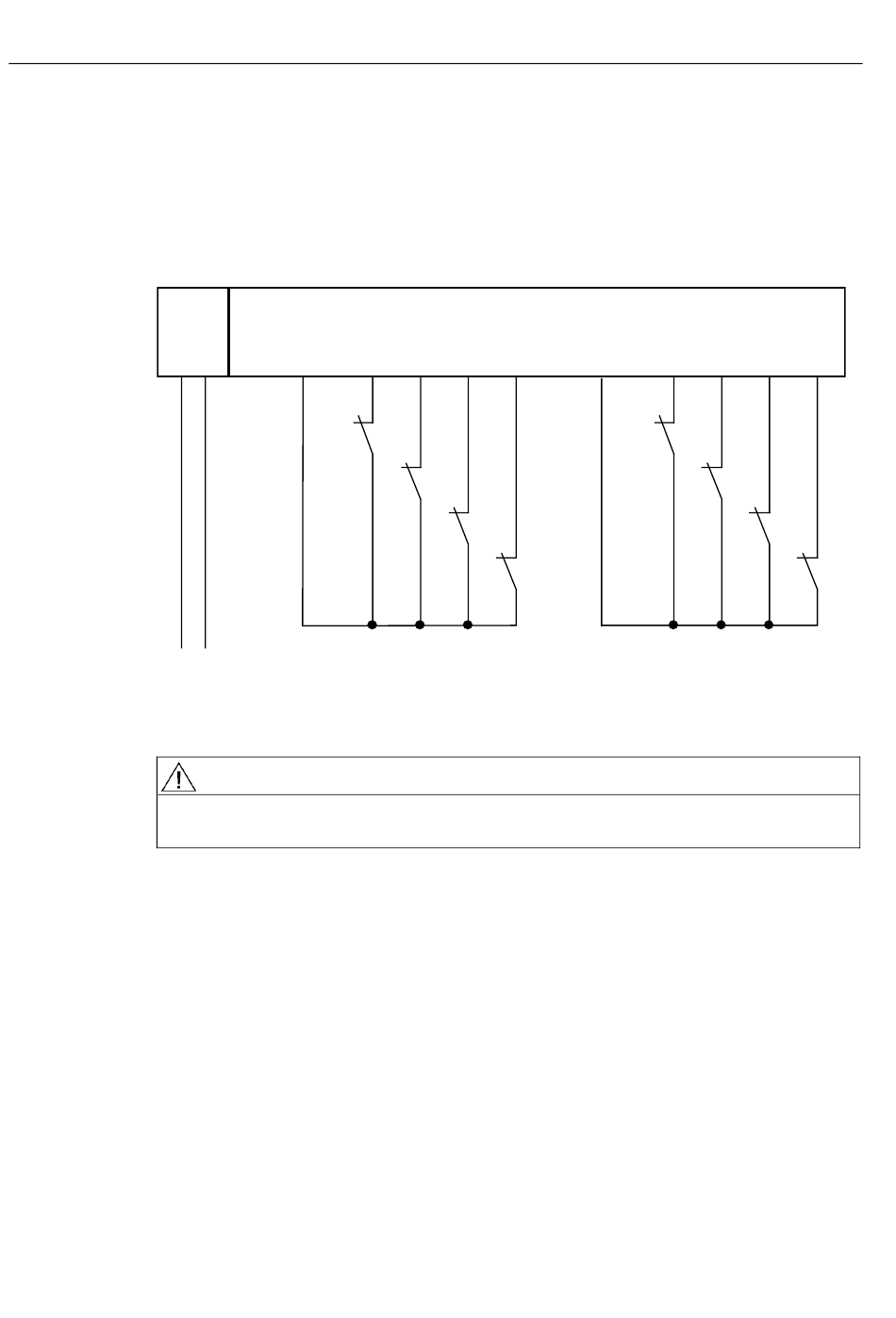

La figure suivante représente un exemple de schéma de câblage pour les groupes de voies
1 et 2.
1L+
1L+ M
L+
Figure 8-9
Pour atteindre la classe de sécurité SIL3/Cat.3 avec ce câble, vous devez utiliser un
capteur de la catégorie correspondante, p. ex. selon CEI 60947.
Paramètres réglables pour l'application 2.2
Pour l'entrée correspondante, réglez le paramètre "Exploitation des capteurs" sur
"Exploitation 1de2" et le paramètre "Type de branchement des capteurs" sur "équivalent à 2
voies". Désactivez le paramètre "Test de court-circuit".
76
Vs1 DI0
S0
M
Schéma de câblage des modules F-Dl - deux capteurs à une voie connecté sur 2 voies,
alimentation interne du capteur
ATTENTION
8/16 F-DI
4/8 F-DI/4 F-DO
DI1 DI2 DI3
S1
S2
S3
Système de périphérie décentralisé ET 200pro - Modules de sécurité
Instructions de service, 05/2007, A5E00394074-02
Vs2 DI4 DI5 DI6 DI7
