Commutateur de réglage de l'adresse PROFIsafe
Un commutateur d'adresse se trouve sur le module électronique (commutateur DIL à 10
branches). Sur ce commutateur d'adresse, vous réglez l'adresse PROFIsafe
(Adresse_cible_F) du module de sécurité.
Remarque
Les modules de sécurité dans I'ET 200pro peuvent être mis en oeuvre uniquement en mode
de sécurité.
Réglage du commutateur d'adresse
Avant le montage du module F, assurez-vous d'avoir correctement réglé le commutateur
d'adresse.
Les adresses PROFIsafe de 1 à 1022 sont valides. La figure suivante donne un exemple
d'adressage par réglage des commutateurs.

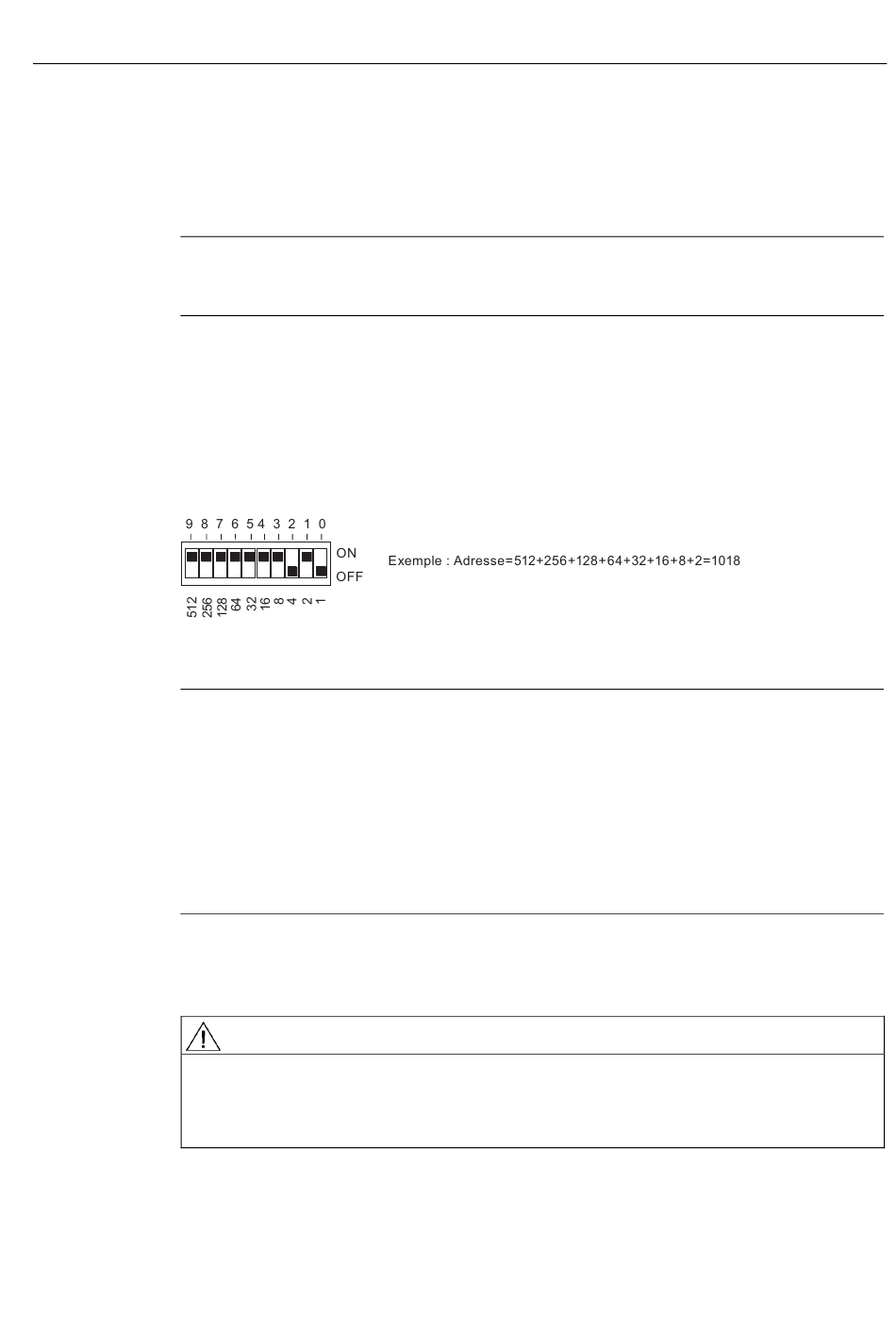

Figure 3-1
Remarque
Pour une raison d'encombrement, on utilise un commutateur d'adresse aussi petit que
possible. Celui-ci présente une certaine fragilité aux fortes pressions et aux objets pointus.
Vous devez donc l'actionner avec un outil adapté.
Il existe dans le commerce différents outils adaptés à l'actionnement du commutateur,
comme p. ex. le DIPSTICK de l'entreprise Grayhill. Vous pouvez également vous servir d'un
stylo à bille, en l'utilisant avec précaution. L'absence de bavures empêchant l'actionnement
du commutateur jusqu'à sa butée est essentielle. C'est la raison pour laquelle vous ne devez
pas non plus vous servir d'un tournevis ou d'un couteau pour actionner le commutateur
d'adresses.
Règles d'attribution d'adresse
Veillez à respecter les règles suivantes lors de l'attribution d'adresse :
• Assurez-vous que le réglage du commutateur d'adresse de la périphérie F correspond à
Système de périphérie décentralisé ET 200pro - Modules de sécurité
Instructions de service, 05/2007, A5E00394074-02
Exemple de réglage du commutateur d'adresse (commutateur multiple)
ATTENTION
l'adresse cible PROFIsafe indiquée dans
"Adresse_cible_F").
3.2 Attribution de l'adresse PROFIsafe
STEP 7 HW Config
(paramètre
Adressage et montage
25
