Sortie de
commutation
Appareil esclave
Appareil maître

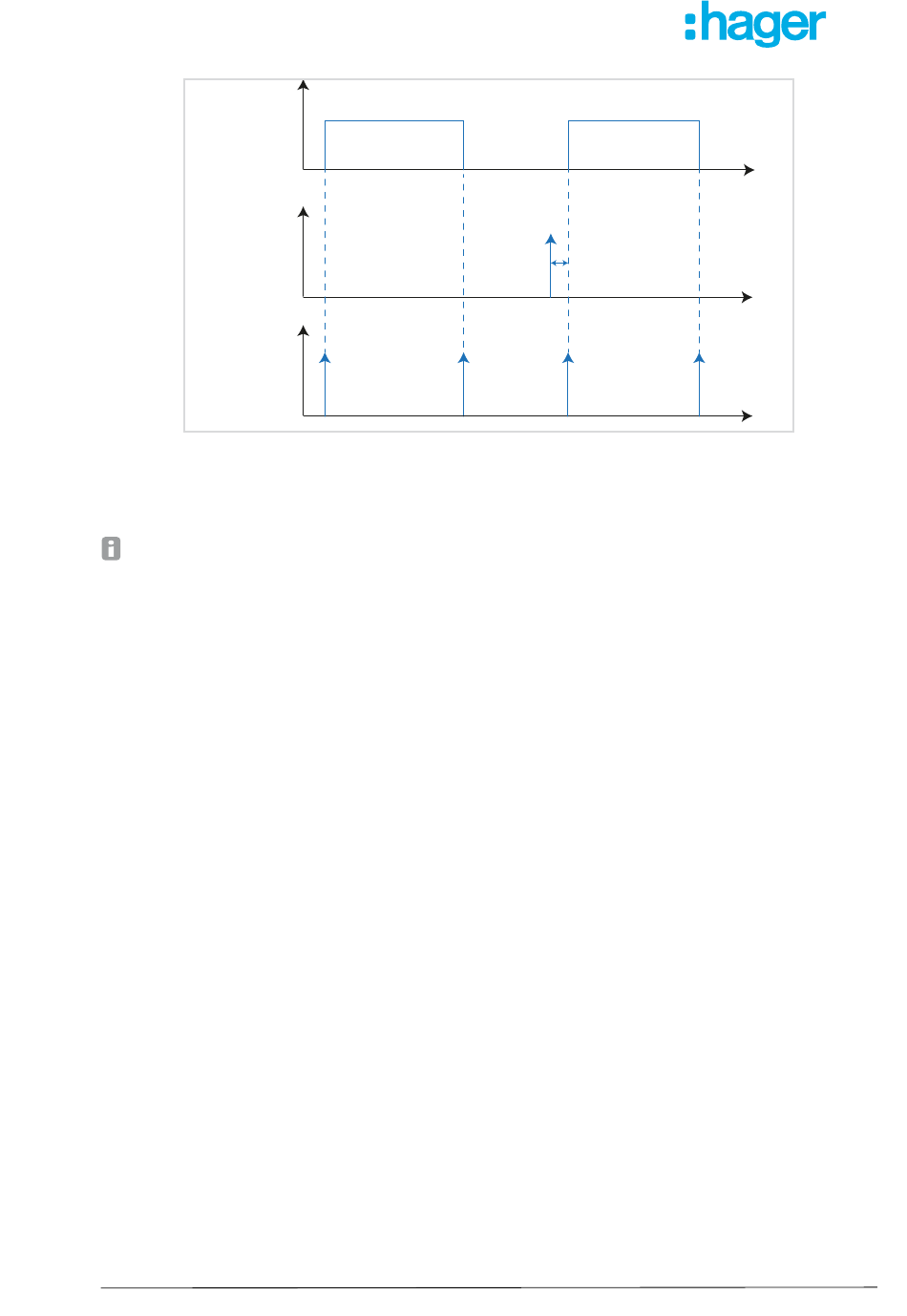

Image 70: Diagramme signal-temps Application maître - esclave
T : durée de temporisation entre la détection d'un mouvement sur l'appareil esclave et le traitement du signal dans
l'appareil maître, et la transmission à la sortie d'actionneur.
Le diagramme signal-temps est un exemple pour une application maître - esclave. La
valeur de luminosité paramétrée est sous-dépassée.
N° de commande WHT506
Signal de départ
d'une détection
Signal de départ
d'une détection
Signal de fin
d'une détection
Page 42/47
T
Signal de départ
d'une détection
Signal de fin
d'une détection
6LE007345A
