d'état lorsque les lamelles sont entièrement ouvertes. Les lamelles forment ensuite un angle
de α = 90° de la protection contre les éblouissements entièrement ouverte à la protection
contre les éblouissements entièrement fermée.

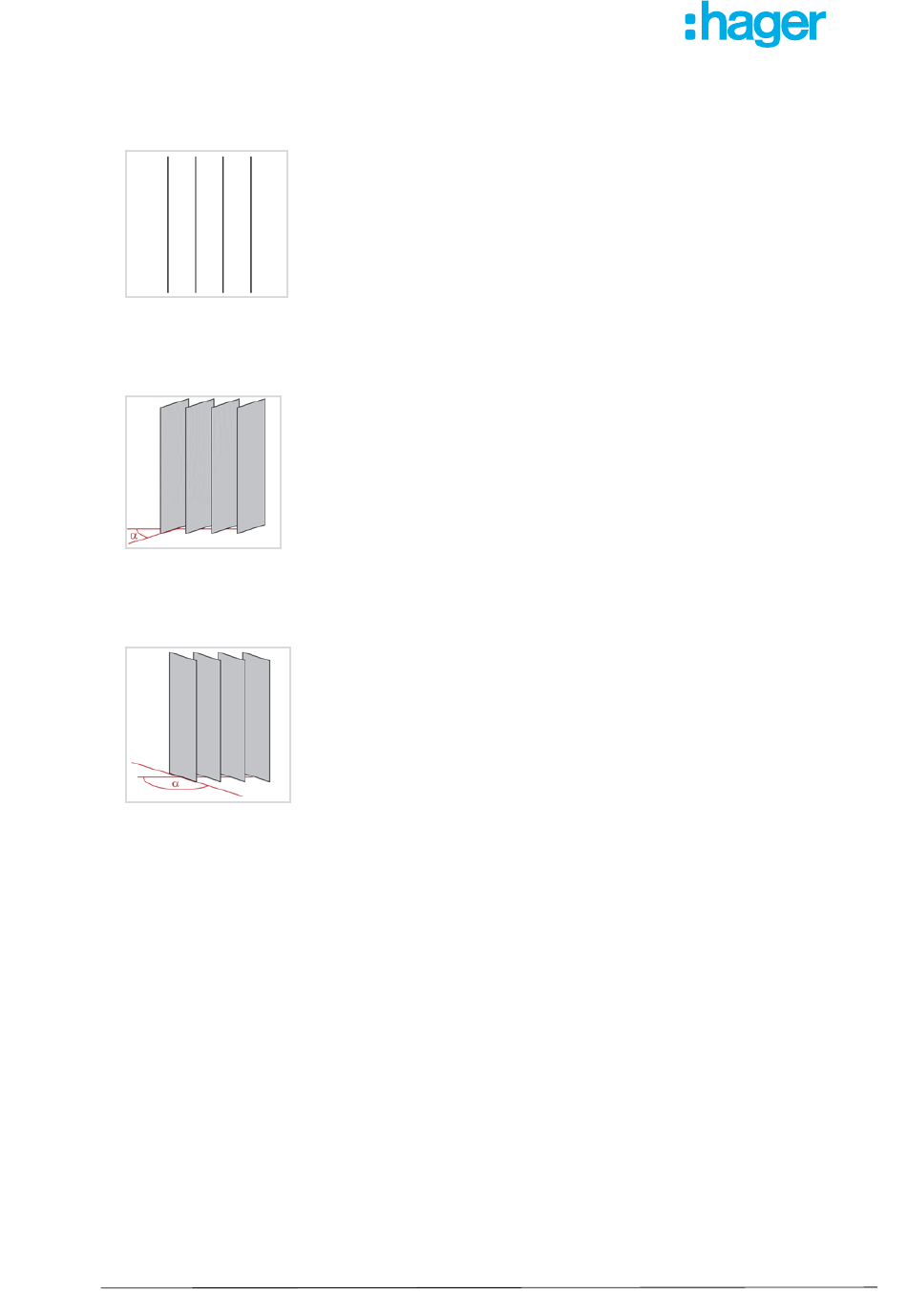

Image 38: Angle de lamelles disposées à la verticale α = 90°
Les lamelles entièrement fermées sont commutées à une valeur de 100 %, restituée comme
état. L'angle que forment les lamelles avec le sens de déplacement est d'environ 0°.
Image 39: Angle de lamelles disposées à la verticale α ≈ 0°
Si la protection contre les éblouissements est ouverte, les lamelles adoptent une position
légèrement inférieure à 180°.
Image 40: Angle des lamelles lors d'un déplacement d'ouverture α ≈ 180°
N° de commande WHT506
Angle des lamelles en %
–
Lamelles disposées à la verticale entièrement ouvertes α =
90°
Angle des lamelles en %
–
Lamelles disposées à la verticale entièrement fermées α ≈ 0°
Angle des lamelles en %
–
Lamelles disposées à la verticale lors d'un déplacement
d'ouverture α ≈ 180°
Page 30/47
6LE007345A
