Manuels Connexes pour hager WHT202
Sommaire des Matières pour hager WHT202

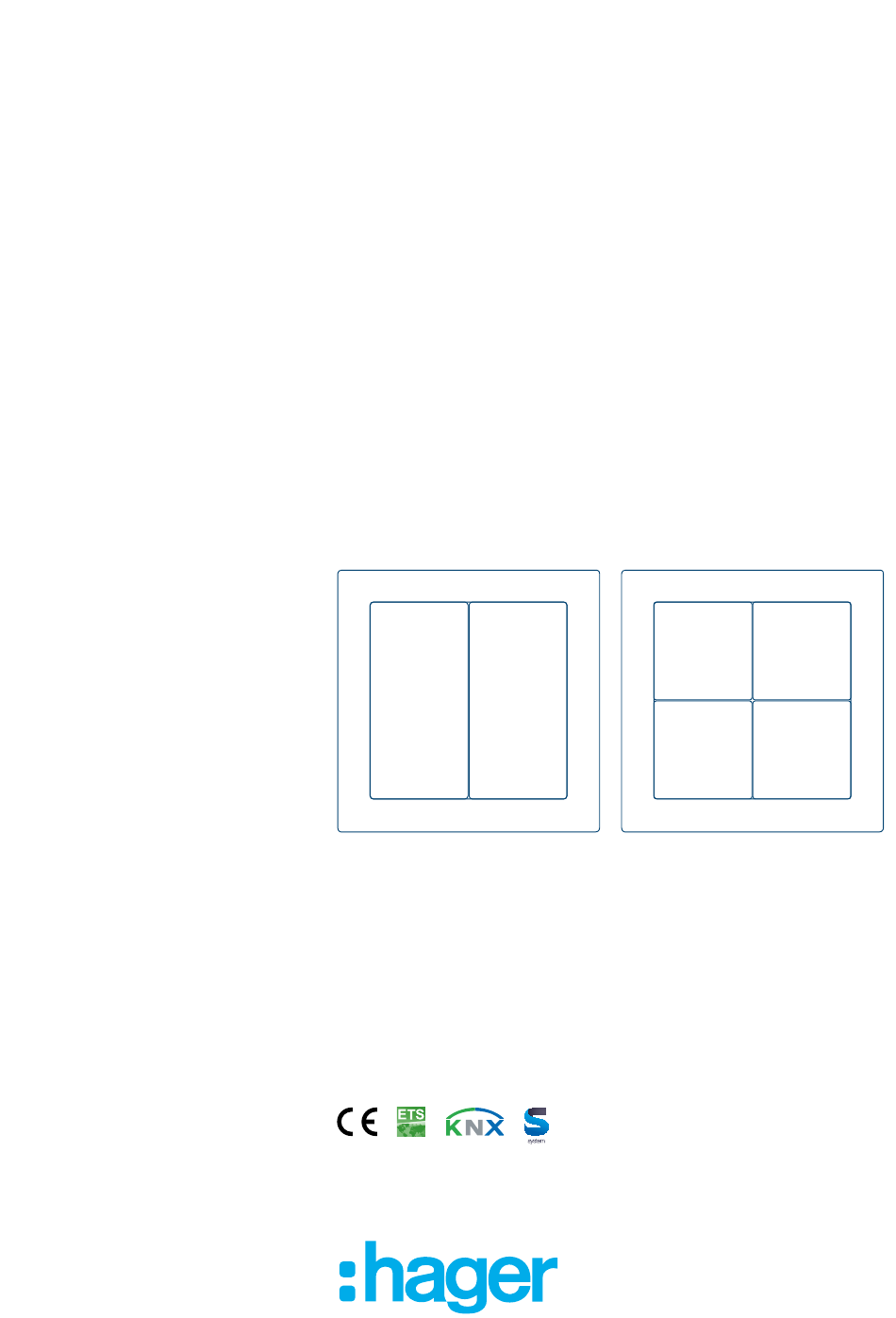

- Page 1 Descriptif de l’application Système de gestion technique des bâtiments KNX Poussoirs sensoriels Poussoir sensoriel 2 postes BA, poussoir sensoriel 4 postes BA, WHT202, WHTM202, WHT204, WHTM204...
- Page 2 Sommaire 01 Contenu du présent document 01.01 Informations sur le logiciel de programmation ..............04 01.01.01 Compatibilité ETS ........................04 01.01.02 Désignation de l’application ....................04 02 Description du fonctionnement et de l'appareillage 02.01 Vue d’ensemble du produit ....................05 02.02 Description fonctionnelle .....................05 02.03 Principe d'utilisation ......................06 02.03.01 Adressage physique .......................07...
- Page 3 Sommaire 04 Objets de communication 04.01 Paramétrages généraux .......................51 04.01.01 Configuration du deuxième niveau ..................51 04.01.02 Alarme .............................51 04.01.03 Blocage ...........................51 04.01.04 Fonction de verrouillage ......................51 04.02 Objets de communication Touches ..................52 04.02.01 Commutation / Basculement ....................52 04.02.02 Store / Volet roulant ........................54 04.02.03 Contacteur temporisé ......................55 04.02.04 Comparateur 1 octet .......................55 04.02.05 Comparateur 2 octets ......................56 04.02.06 Poste auxiliaire de thermostat d’ambiance ................56...
- Page 4 Les illustrations et descriptions du présent document sont fournies à titre d’explication et peuvent différer de la version actuelle du logiciel en raison des optimisations produit régulières qui lui sont apportées. 2 Pour des informations générales sur le thème de la gestion technique de bâtiment, visiter le site hager.com Vue d’ensemble des produits Numéro de commande...
- Page 5 Description du fonctionnement et de l'appareillage Vue d’ensemble du produit 02 Description du fonctionnement et de l'appareillage 02.01 Vue d’ensemble du produit Image 1 : Vue d’ensemble du produit 02.02 Description fonctionnelle Les appareils sont des modules monoblocs avec un coupleur de bus intégré. Les touches peuvent avoir les fonctions suivantes : Commutation, Variation, Commande temporisée, Volets roulants / Store, Comparateur 1 octet / 2 octets, Modification de la valeur de consigne pour RTR, Commande forcée, Poste auxiliaire des scènes, Mode 2 canaux, Interrupteur à...
- Page 6 Description du fonctionnement et de l'appareillage Principe d'utilisation 02.03 Principe d'utilisation La fonction des différentes touches / entrées dépend de la programmation du poussoir sensoriel. Selon leur variante, les appareils sont équipés de jusqu’à quatre points d’actionnement. Touche / Entrée Le terme « entrée » désigne respectivement le côté gauche (1) ou droit (2). Les différentes entrées peuvent fonctionner indépendamment les unes des autres →...
- Page 7 Description du fonctionnement et de l'appareillage Principe d'utilisation Remarque Chaque pression d’une touche déclenchant une fonction est signalée de manière tactile et par un léger signal sonore. 02.03.01 Adressage physique L’ETS prend en charge l’attribution de l’adresse physique, de l’adresse de groupe et le réglage des paramètres.
- Page 8 Description du fonctionnement et de l'appareillage Vue d'ensemble des fonctions − Les réglages suivants sont possibles pour la fonction Comparateur 1 octet et 2 octets : Choix de la plage de valeurs (0 … 100 %, 0 … 255, 0 … 65 535, 0 … 1 500 lux, 0 … 40 °C), valeur en cas d’actionnement, décalage de valeur en cas de pression de touche prolongée avec divers incréments, durées de la surcharge optionnelle lorsque la fin de la plage de valeurs est atteinte.
- Page 9 Description du fonctionnement et de l'appareillage Vue d'ensemble des fonctions Modification de la valeur demandée pour thermostat d’ambiance (ThA) La fonction de Modification de la valeur demandée pour thermostat d’ambiance (ThA) permet de basculer automatiquement entre les modes de chauffage Confort, Standby, Baisse Nuit, Protection contre le gel / la chaleur, Automatique.
- Page 10 Paramétrage Remarque concernant le logiciel 03 Paramétrage 03.01 Remarque concernant le logiciel 03.01.01 Fonction ON/OFF − Pour la commande à double touche (mode 2 canaux), les objets des touches correspondantes doivent être affectés à la même adresse de groupe. 03.01.02 Fonction Variation −...
- Page 11 Paramétrage Blocage Image 3 : Généralités Paramètres Remarque L’appareil utilisé doit coïncider avec le choix du mode de fonctionnement, c’est-à-dire que si le mode de fonctionnement est mal choisi, un téléchargement du logiciel d’application dans l’appareil n’est pas possible. Paramètres Description Valeur Principe d'utilisation Le mode de fonctionnement de l'appareil est défini avec ce Poussoir 2 postes*...
- Page 12 Paramétrage Paramètre Principe d’utilisation Paramètres Description Valeur Fonction de verrouillage de la Ce paramètre détermine la valeur à laquelle la fonction de ALLUMÉE si 1 * touche / de la paire de touches verrouillage est activée. ALLUMÉE si 0 Tableau 4 : Généralités Fonction de verrouillage Fonction Longueur Type de données...
- Page 13 Paramétrage Paramètre Principe d’utilisation Image 6 : Principe d’utilisation Mode de fonctionnement Paramètres Description Valeur Comportement touche 1 Ce paramètre détermine le fonctionnement des touches 1 Inactif * dans le deuxième niveau de fonctionnement. .. comme poussoir 1 .. comme poussoir 2 .. comme poussoir 3 ..
- Page 14 Paramétrage Réglages du ronfleur 03.05 Réglages du ronfleur Le ronfleur peut être utilisé pour différentes signalisations, par ex. pour la localisation physique, lorsque le mode de programmation est activé via l’ETS (pour la touche locale d’adressage physique, aucun retour d’information du ronfleur), ainsi que pour la confirmation pour pression de touche brève et / ou prolongée et pour l’alarme.
- Page 15 Paramétrage Alarme Paramètres Description Valeur Alarme Ce paramètre détermine le fonctionnement de la fonction Inactif* Alarme. Actif Activation / réinitialisation lors de l’appui Polarité de l’alarme Ce paramètre détermine la valeur d’entrée 0 / 1 pour laquelle ALLUMÉE si 1 * un message d’alarme est déclenché. ALLUMÉE si 0 Tableau 7 : Généralités Alarme [1] Ce paramètre de sélection est uniquement visible si la fonction Alarme est réglée sur Active ou Active / Réinitialisation en cas de pression de la touche.
- Page 16 Paramétrage Fonction de la touche / de la paire de touches 03.08 Fonction de la touche / de la paire de touches Les fonctions correspondantes et les possibilités de sélection de la fonction Fonction de la touche / paire de touches sont représentées et configurées dans la fenêtre de paramétrage suivante pour le principe d’utilisation sous forme de paire de touches ou de touche.
- Page 17 Paramétrage Fonction de la touche / de la paire de touches Image 12 : Sélection des fonctions Paramètres Description Valeur Fonction de la touche Ce paramètre permet d’attribuer une fonction Inactif* à la bascule. La différence est faite ici entre la Basculer pression / le relâchement de la touche à bascule à Variation gauche ou à...
- Page 18 Paramétrage Fonction de la touche / de la paire de touches 03.08.01 Fonction Commutation / Basculement La fonction Commutation / Basculement est décrite par la suite. La fonction Commutation permet, par exemple, d’allumer et d’éteindre l’éclairage, et la fonction Basculement (Comm.) permet, avec une pression répétée d’une touche, d’allumer et d’éteindre à nouveau l’éclairage. Paramètres Description Valeur...
- Page 19 Paramétrage Fonction de la touche / de la paire de touches 03.08.02 Fonction Variation La fonction Variation est décrite par la suite. La fonction Variation permet d’allumer / éteindre l’éclairage (pression de touche courte) ou de la faire varier vers plus clair / plus sombre (pression de touche prolongée). Paramètres Description Valeur...
- Page 20 Paramétrage Fonction de la touche / de la paire de touches Objets de communication Commutation Fonction Poussoir sensoriel 2 postes Touche 1 Valeur de variation Touche 2 Valeur de variation Poussoir sensoriel 4 poste Touche 1 Valeur de variation Touche 2 Valeur de variation Touche 3 Valeur de variation Touche 4 Valeur de variation Tableau 14 : Objets de communication Variation Valeur de variation...
- Page 21 Image 13 : Tableau : Principe d’utilisation de la bascule / touche Volet roulant / Store Paramètres Description Valeur Principe d'utilisation Ce paramètre permet de sélectionner le principe Principe d’utilisation Hager * d’utilisation de la fonction Volet roulant / Store. Court – long – court Long – court Court – long Long – court ou court Type de protection solaire Ce paramètre permet de déterminer le type de protection...
- Page 22 Ainsi, il est possible de paramétrer et d'utiliser les principes d'utilisation les plus variés. Si le comportement Hager / Berker est sélectionné, il est possible de sélectionner une régulation de position supplémentaire, qui est expliquée ci-après.
- Page 23 à volet roulant Position du volet roulant Trajet de sécurité Montée Trajet de sécurité Descente Trajet de sécurité Montée / Descente / Arrêt Tableau 21 : Paramètres du principe d’utilisation Hager Paramètres Description Valeur Position du store Ce paramètre permet de régler une position définie 0 % * …...
- Page 24 Paramétrage Fonction de la touche / de la paire de touches Paramètres Description Valeur Position Volet roulant Ce paramètre permet de régler une position définie du 0 % * … 100 % store à l’aide d’une pression de touche, avec la barre à curseur. Tableau 23 : Paramètres Position du store [4] Ce paramètre n’est visible que si la fonction Position Store est sélectionnée.
- Page 25 Paramétrage Fonction de la touche / de la paire de touches Paramètres Description Valeur Système de protection Ce paramètre définit le système de protection solaire. Volet roulant * solaire à volet roulant Volet roulant Fonction de la touche Ce paramètre définit le mode de fonctionnement de la Montée * correspondante dans le touche...
- Page 26 Paramétrage Fonction de la touche / de la paire de touches La Durée de réglage des lamelles doit être aussi importante que la durée nécessaire à l’entraînement pour tourner intégralement les lamelles. Si la Durée de réglage des lamelles choisie est plus longue que la durée de montée / descente complète de l’entraînement, une fonction de touche individuelle est égale- ment possible.
- Page 27 Paramétrage Fonction de la touche / de la paire de touches Principe d’utilisation Court – Long appui bouton lâcher = pas d'action pas d'action step mouvement volet Image 18 : Principe d’utilisation Court – Long En cas de pression de la touche, l'appareil envoie immédiatement un télégramme appui bref (Stepp) sur le bus.
- Page 28 Paramétrage Fonction de la touche / de la paire de touches Paramètres Description Valeur Position du store Ce paramètre permet de régler une position définie du 0 % * … 1 000 % [1, 2] store à l’aide d’une pression de touche, avec la barre à curseur.
- Page 29 Paramétrage Fonction de la touche / de la paire de touches Remarque Avec ce principe d’utilisation, l’appareil n’envoie pas un télégramme immédiatement après la pression de la touche, d’une bascule. Ainsi, il est également possible de reconnaître un fonctionnement sur toute la surface dans le cas d'une configuration de bascule. Ensuite, les temps T1 (Temps entre instruction pression courte et pression longue) et T2 (Durée de réglage des lamelles) doivent être paramétrés.
- Page 30 Paramétrage Fonction de la touche / de la paire de touches 03.08.05 Fonction Transmission de valeur 1 octet La fonction Comparateur 1 octet est paramétrée et réglée dans le principe d’utilisation sous forme de bascule et de touche dans la fenêtre de paramétrage suivante. Pour chaque bascule ou touche, l’application met un objet de communication 1 octet à...
- Page 31 Paramétrage Fonction de la touche / de la paire de touches La plage de valeur du poussoir utilisée est définie dans le paramètre Comparateur 1 octet. Pour la fonction Comparateur 1 octet, il est possible d’envoyer sur le bus, au choix des nombres entiers dans la plage de 0 …...
- Page 32 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Touche 1 Luminosité 2 octets 9.004 DPT_lux (Lux) Touche 2 Luminosité 2 octets 9.004 DPT_lux (Lux) Touche 3 Luminosité 2 octets 9.004 DPT_lux (Lux) Touche 4 Luminosité 2 octets 9.004 DPT_lux (Lux) Tableau 48 : Objets de communication (poussoir) Valeur – 2 octets (luminosité) Fonction Longueur Type de données Bascule 1–2...
- Page 33 Paramétrage Fonction de la touche / de la paire de touches 03.08.07 Poste auxiliaire de thermostat d'ambiance Paramètres Description Valeur Fonction de la bascule Ce paramètre permet de modifier le mode de fonctionnement Confort * Modification de la valeur dans un thermostat d’ambiance en actionnant la bascule Veille demandée dans la fonction Modification de la valeur demandée.
- Page 34 Paramétrage Fonction de la touche / de la paire de touches − Protection antigel Le mode de fonctionnement Protection antigel réduit la température du circuit, par ex. en cas d’absence prolongée, sur une température minimale de 7 °C définie dans le thermostat pour protéger des dégâts dus au gel.
- Page 35 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Bascule 1–2 Chauffage / Refroidissement – Affichage d’état 1 bit 1.100 DPT-heating/cooling Bascule 1–2 Chauffage / Refroidissement – Affichage d’état 1 bit 1.100 DPT-heating/cooling Bascule 3–4 Chauffage / Refroidissement – Affichage d’état 1 bit 1.100 DPT-heating/cooling Bascule 3–4 Chauffage / Refroidissement – Affichage d’état 1 bit 1.100 DPT-heating/cooling Tableau 55 : Objets de communication (bascule) Valeur – Poste auxiliaire de thermostat d’ambiance (Chauffage / Refroidissement – Commutation)
- Page 36 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Touche 1 Présence 1 bit 1.100 DPT-switch Touche 2 Présence 1 bit 1.100 DPT-switch Touche 3 Présence 1 bit 1.100 DPT-switch Touche 4 Présence 1 bit 1.100 DPT-switch Tableau 60 : Objets de communication (poussoir) Valeur – Poste auxiliaire de thermostat d’ambiance (Présence) 03.08.08 Fonction Commande forcée La fonction Commande forcée est paramétrée et réglée dans le principe d’utilisation sous forme de paire de touches et de touche dans la fenêtre de paramétrage suivante.
- Page 37 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Touche 1 Affichage d’état commande forcée 1 bit DPT 1.011-state Touche 2 Affichage d’état commande forcée 1 bit DPT 1.011-state Touche 3 Affichage d’état commande forcée 1 bit DPT 1.011-state Touche 4 Affichage d’état commande forcée 1 bit...
- Page 38 Paramétrage Fonction de la touche / de la paire de touches Paramètres Description Valeur Fonction de la paire de touches Ce paramètre permet d’attribuer un numéro de Numéro de scène Bascule à Scène scène à la paire de touches dans la fonction Scène. gauche La différence est faite ici entre la fonction en cas de Numéro de scène Bascule à...
- Page 39 Paramétrage Fonction de la touche / de la paire de touches Le paramètre Poste auxiliaire de scènes sans fonction de mémorisation permet de créer une ouverture de scène simple par une pression de la touche. Un appui prolongé sur la touche n’a aucune autre influence supplémentaire.
- Page 40 Paramétrage Fonction de la touche / de la paire de touches Paramètres Description Valeur Fonction de la paire de Ce paramètre permet d’attribuer le fonctionnement suivant MARCHE / ARRÊT * touches Mode 2 canaux à la paire de touches dans la fonction Mode 2 canaux. La Volets roulants / Store différence est faite ici entre la fonction en cas de pression Valeur 1 octet...
- Page 41 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Bascule 1–2 Valeur canal A (luminosité) 1 octet DPT_9.004_lux (Lux) Bascule 1–2 Valeur canal B (luminosité) 1 octet DPT_9.004_lux (Lux) Bascule 3–4 Valeur canal A (luminosité) 1 octet DPT_9.004_lux (Lux) Bascule 3–4 Valeur canal B (luminosité) 1 octet...
- Page 42 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Touche 1 Canal A (%) 1 octet DPT_5.001 percentage (0-100%) Touche 1 Canal B (%) 1 octet DPT_5.001 percentage (0-100%) Touche 2 Canal A (%) 1 octet DPT_5.001 percentage (0-100%) Touche 2 Canal B (%) 1 octet DPT_5.001 percentage (0-100%) Touche 3...
- Page 43 Paramétrage Fonction de la touche / de la paire de touches Fonction Longueur Type de données Touche 1 Scène canal A 1 octet Scene number Touche 1 Scène canal B 1 octet Scene number Touche 2 Scène canal A 1 octet Scene number Touche 2 Scène canal B 1 octet Scene number Touche 3 Scène canal A...
- Page 44 Paramétrage Fonction de la touche / de la paire de touches Principe d'utilisation Canal A et Canal B Avec ce principe d’utilisation, à chaque pression de la touche un télégramme ou deux télégrammes sont envoyés sur le bus. − Avec un appui bref sur la touche, le poussoir sensoriel envoie un télégramme pour le canal A. −...
- Page 45 Paramétrage Fonction de la touche / de la paire de touches L’interrupteur à paliers offre la possibilité de sélectionner des valeurs prédéfinies, par ex. des valeurs 1 octet (0 … 100 %, 0 … 255 ou scènes 1 … 64) et de les envoyer sur le bus. Fonction Longueur Type de données Bascule 1–2...
- Page 46 Paramétrage Fonction de la touche / de la paire de touches Type de point d'information Type de valeur Taille du point d'information Limite de plage de valeurs DPT 5.001 Pourcentage 1 octet [0 … 100 %] DPT 5.010 Nombre entier 1 octet [0 … 100 %] DPT 18.001 N°...
- Page 47 Paramétrage Fonction de la touche / de la paire de touches haut Step 1 Step 1 (OFF=0%) (OFF=0%) Step 2 Step 2 (ON=10%) (ON=10%) Step 3 Step 3 (ON=20%) (ON=20%) Step 4 Step 4 (ON=40%) (ON=40%) Step 5 Step 5 (ON=60%) (ON=60%) Step 6 Step 6 (ON=80%)
- Page 48 Paramétrage Fonction de la touche / de la paire de touches 03.08.12 Fonction Désactiver les fonctions automatiques La fonction Désactiver fonctions automatiques est décrite et représentée dans la section suivante. Image 31 : Paramètre Désactiver les fonctions automatiques Fonction Longueur Type de données Bascule 1–2 État Désactiver mode automatique 1 bit DPT 1.003__enable...
- Page 49 Paramétrage Paramètre de fonctionnement Capteur de température interne 03.09 Paramètre de fonctionnement Capteur de température interne La configuration et le paramétrage du capteur de température interne sont décrits et représentés dans la fenêtre de paramétrage suivante. Image 32 : Paramètre de fonctionnement Capteur de température interne Paramètres Description Valeur...
- Page 50 Paramétrage Information 03.10 Information Cette fenêtre de paramétrage indique l'application, la version de base de données et la version de traduction avec lesquelles travaille l'appareil utilisé. Poussoir sensoriel 2 postes, 4 postes – WHT20x, WHTM20x...
- Page 51 Objets de communication Paramétrages généraux 04 Objets de communication 04.01 Paramétrages généraux Image 33 : Objets de communication Généralités 04.01.01 Configuration du deuxième niveau N° Fonction objet Longueur Type de données Balises Généralités Configuration du deuxième niveau 1 bit DPT_alarm Cet objet est toujours actif si le paramètre Mode 2 canaux est activé dans le paramètre Généralités – Deuxième niveau de fonctionnement.
- Page 52 Objets de communication Objets de communication Touches 04.02 Objets de communication Touches 04.02.01 Commutation / Basculement Basculement Image 34 : Objets de communication Basculement N° Fonction objet Longueur Type de données Balises 20,43,66, Poussoir x Indication d'état ON/OFF 1 bit DPT_switch C,W,T,U 89,112,135 24,47,70, Poussoir x Marche / Arrêt 1 bit...
- Page 53 Objets de communication Objets de communication Touches Variation Image 36 : Objets de communication Variation, MARCHE / ARRÊT N° Fonction objet Longueur Type de données Balises 24,47,70, Poussoir x Marche / Arrêt 1 bit DPT_switch C,R,T 93,116,139 Ces objets sont activés si la fonction Variation – PLUS CLAIR / PLUS SOMBRE est choisie dans les paramètres pour chaque touche individuelle.
- Page 54 Objets de communication Objets de communication Touches N° Fonction objet Longueur Type de données Balises 20,43,66, Poussoir x Indication d'état ON/OFF 1 bit DPT_switch C,W,T,U 89,112,135 Ces objets sont activés si la fonction Variation – Basculement est choisie dans les paramètres pour chaque touche individuelle. Ces objets envoient un ordre 1 bit au canal d’actionneur et déclenchent un ordre de commutation ALLUMÉ / ÉTEINT en cas de pression de la touche.
- Page 55 Objets de communication Objets de communication Touches N° Fonction objet Longueur Type de données Balises 24,47,70, Poussoir x Montée / Descente 1 bit DPT_up/down C,R,T 93,116,139 Ces objets sont activés si la fonction Volet roulant / Store – Volets roulants ou Store est choisie dans les paramètres pour chaque touche individuelle.
- Page 56 Objets de communication Objets de communication Touches N° Fonction objet Longueur Type de données Balises 28,51,74, Poussoir x Valeur (0-255) 1 octet DPT_counter pulses C,R,T 97,120,143 (0…255) 28,51,74, Poussoir x Valeur en % 1 octet DPT_percentage (0.. C,R,T 97,120,143 100 %) Ces objets sont activés si la fonction Comparateur 1 octet est choisie dans les paramètres pour chaque touche individuelle. Ces objets envoient un ordre 1 octet au canal d’actionneur et déclenchent un ordre, sous forme de valeur fixe (0…255) ou de pourcentage (0…100 %) en cas de pression de la touche.
- Page 57 Objets de communication Objets de communication Touches N° Fonction objet Longueur Type de données Balises 30,53,76, Poussoir x Commutation du mode de 2 octets DPT_temperature C,R,T 99,122,145 fonctionnement difference (K) Ces objets sont activés si la fonction Modification de la valeur demandée – Valeur différentielle est choisie dans les paramètres pour chaque touche individuelle.
- Page 58 Objets de communication Objets de communication Touches 04.02.07 Commande forcée Image 45 : Objets de communication Commande forcée N° Fonction objet Longueur Type de données Balises 20,43,66, Poussoir x Affichage d’état commande forcée 1 bit DPT_state C,W,T,U 89,112,135 Ces objets sont activés si la fonction Commande forcée est choisie dans les paramètres pour chaque touche individuelle. Ces objets envoient un ordre 1 bit en cas de pression de la touche, et peuvent ainsi émettre le statut pour la fonction Commande forcée.
- Page 59 Objets de communication Objets de communication Touches Image 48 : Objets de communication Mode 2 canaux – Basculement Image 49 : Objets de communication Mode 2 canaux – Valeur 1 octet Image 50 : Objets de communication Mode 2 canaux – Valeur 2 octets Image 51 : Objets de communication Mode 2 canaux – Scène Poussoir sensoriel 2 postes, 4 postes – WHT20x, WHTM20x...
- Page 60 Objets de communication Objets de communication Touches N° Fonction objet Longueur Type de données Balises 24,47,70, Poussoir x Canal A ALLUMÉ / ÉTEINT 1 bit DPT_switch C,R,T 93,116, 139 33,56,79, Poussoir x Canal B ALLUMÉ / ÉTEINT 1 bit DPT_switch C,R,T 102,125, 148 Ces objets sont activés si la fonction Mode 2 canaux – Commutation est choisie dans les paramètres pour chaque touche individuelle.
- Page 61 Objets de communication Objets de communication Touches N° Fonction objet Longueur Type de données Balises 28,51,74, Poussoir x Scène canal A 1 octet DPT_scene number C,R,T 97,120,143 Scène canal B 34,57,80, 103,126, 149 Ces objets sont activés si la fonction Mode 2 canaux – Scène est choisie dans les paramètres pour chaque touche individuelle. Ces objets envoient un ordre 1 octet après une pression de la touche et peuvent, par exemple, assigner une scène à...
- Page 62 Objets de communication Objet de communication Capteur de température interne 04.02.11 Fonction Désactiver les fonctions automatiques Image 53 : Objets de communication Mode automatique N° Fonction objet Longueur Type de données Balises 20,43,66, Poussoir x État Désactiver mode automatique 1 bit DPT_enable C,W,T,U 89,112,135 24,47,70,...
- Page 63 Annexe Spécifications techniques 05 Annexe 05.01 Spécifications techniques Moyen de communication KNX ..............................TP 1 Mode de mise en service ..........................system link, easy link Tension nominale KNX ............................ CC 21 ... 32 V TBTS Courant absorbé KNX ..............................type 20 mA Type de raccordement KNX ......................Borne de raccordement du bus Degré...
