Guide d'installation RLA176X
FR

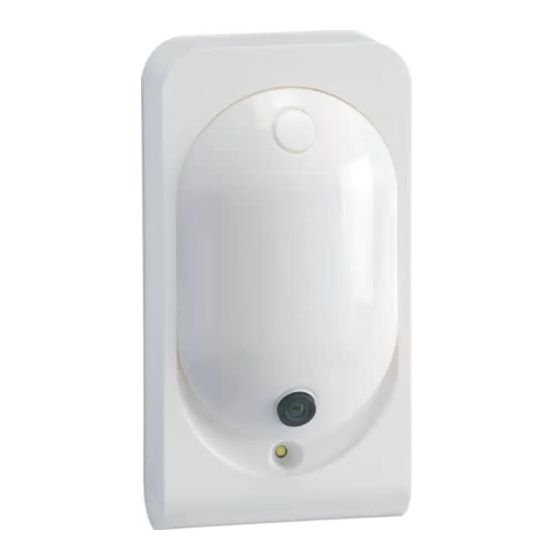

Détecteur de mouvement-caméra,
p. 2
sepio radio, avec transmission d'images
Manuale di installazione
IT
RLA175X, RLA176X
p. 22
Rivelatore IR con fotocamera
con memorizzazione
e trasmissione di immagini
6LE000930A Ind. B
RLA175X
RLA176X
spécial animaux
speciale animali

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour hager RLA176X

Sommaire des Matières pour hager RLA176X

  • Page 1 Guide d’installation RLA176X Détecteur de mouvement-caméra, p. 2 sepio radio, avec transmission d'images Manuale di installazione RLA175X, RLA176X p. 22 Rivelatore IR con fotocamera con memorizzazione e trasmissione di immagini RLA175X RLA176X spécial animaux speciale animali 6LE000930A Ind. B...

  • Page 2: Table Des Matières

    En cas de complément sur une ancienne gamme Logisty Serenity, se reporter au livret de compatibilité disponible sur www.hager.fr. Sommaire 1. Présentation ..................3 2. Préparation..................5 3. Apprentissage................... 7 3.1 Apprentissage à la centrale............7 3.2 Apprentissage à l'équipement de transmission ......9 4.

  • Page 3: Présentation

    PZ 2 3 mm 6 mm 1. Présentation Le détecteur de mouvement avec transmission d’images RLA176X (spécial animaux domestiques) assure : • la protection intrusion de l’habitation, • l’enregistrement d’une séquence d’images en cas d’alarme, • la transmission d’une séquence d’images lors d’une intrusion via : - le transmetteur séparé...
  • Page 4 En cas d’intrusion, lorsque la centrale est en marche : • il déclenche le système d’alarme via la centrale, • il enregistre une séquence d’images de 10 s grâce à la caméra intégrée au détecteur. Son flash incorporé assure une visibilité même en cas de faible luminosité.
  • Page 5 En cas d’une détection d’une baisse de la température (inférieure à 5°C), il déclenche 24 h/24 la transmission téléphonique vers les correspondants. En sortie usine, la détection hors gel est inactive (cf.chapitre “4. Paramétrage”). Vue de face ¡ Trappe amovible ¬...

  • Page 6: Préparation

    2. Préparation Ouverture 1. Faire coulisser le bandeau vers le haut. 2. Oter la trappe amovible en la déclipsant au-dessous. 3. Oter le film de protection de la lentille. ¬ 4. Ouvrir le boîtier en desserrant ¡ la vis de verrouillage à...

  • Page 7: Apprentissage

    Mise en place de la carte microSD Insérer la carte microSD dans son logement en respectant le sens d’insertion de la carte : • la carte microSD est reconnue, le voyant rouge derrière la lentille s’allume pendant 1 s environ. •...
  • Page 8 ATTENTION • Lors de l’apprentissage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 mètres de la centrale). •...

  • Page 9: Apprentissage À L'équipement De Transmission

    3. Vérifier l’apprentissage. Appuyer sur la touche test du détecteur jusqu’à ce que la centrale énonce le message vocal correspondant à la programmation choisie. “Bip, test détecteur X, groupe Y, immédiat” ATTENTION : si par la suite la centrale est équipée d’un module de transmission, il est nécessaire de réaliser à...

  • Page 10: Apprentissage Au Transmetteur Gsm/Gprs Séparé

    3.2.1 Apprentissage au transmetteur GSM/GPRS séparé 1. Pour effectuer l’opération d’apprentissage du détecteur, le transmetteur doit être en mode installation, dans le cas contraire, demander à l’utilisateur de composer : code maître (usine : 0000) puis “bip, mode installation” code installateur (usine : 1111) TRANSMETTEUR 2.

  • Page 11: Apprentissage Au Contrôleur Coviva Connecté Ip

    3. Vérifier l’apprentissage. Maintenir l’appui sur la touche “test” du détecteur jusqu’à la réponse du transmetteur. “biiip, bip, détecteur X” 3.2.2 Apprentissage au contrôleur coviva connecté IP (*) Pour effectuer l’opération d’apprentissage du détecteur, le contrôleur doit être en mode installation, dans le cas contraire, utiliser votre Smartphone/tablette via l'application coviva pour modifier le mode.

  • Page 12: Paramétrage

    Tous les groupes (paramètrage usine) (1) Demande d’une capture d’images via le Portail utilisateur hager (en dehors d’une intrusion). (2) Si votre système possède un équipement de transmission et que vous décidez de ne pas transmettre d’images, le paramètre n° 8 programmé en autorisation inactive permet dans ce cas d’enregistrer uniquement une séquence d’images sur la carte microSD (il est inutile de...

  • Page 13: Procédure De Paramétrage

    Réglage du niveau de sensibilité Dans la majorité des cas, le niveau 1 (réglage usine) et le respect des règles de pose permettent de protéger efficacement la pièce tout en évitant les déclenchements dus aux animaux domestiques. Toutefois, selon l’animal domestique et la configuration de la pièce, il est possible de modifier le niveau de sensibilité...

  • Page 14: Pose

    5. Pose ATTENTION • Respecter une distance d’au moins 2 mètres entre chaque produit, excepté entre deux détecteurs. • Orienter le détecteur grâce à sa rotule fournie de telle manière que la caméra surveille les issues à protéger. 5.1 Choix de l’emplacement Placer le détecteur : •...

  • Page 15: Fixation

    Zones de détection pour le détecteur spécial animaux RLA176X Zone de détection pour les animaux Zone de détection pour les animaux de moins de 6 kg de plus de 6 kg zone interdite aux animaux zone autorisée aux animaux En fonction de la pièce et/ou de l’animal, la hauteur de fixation (se mesure à...

  • Page 16: Test De Fonctionnement

    6. Test de fonctionnement ATTENTION : le clignotement régulier du voyant rouge est normal tant que le détecteur n’est pas clipsé sur son socle. La centrale doit être en mode installation. 6.1 Test de la liaison radio Ce test est à réaliser avec l'équipement utilisé pour la transmission des images, soit : •...

  • Page 17: Test De La Non Détection De L'animal Domestique Du Détecteur Rla176X

    6.3 Test de la non détection de l’animal domestique du détecteur RLA176X Faire un appui court (< 1 s) sur le bouton test du détecteur. Laisser circuler l’animal domesti que dans la pièce afin de vérifier la non détection (centrale : pas de signalisation vocale).

  • Page 18: Maintenance

    3. Vérifier les séquences : • enregistrées par la lecture de la carte microSD (cf. Guide d’utilisation), • transmises via le transmetteur séparé (ou par la centrale équipée d’un module de transmission). 4. Si le test du champ optique n’est pas concluant : •...
  • Page 19 4,5 V - 3 Ah. • Nous vous conseillons la référence BatLi30 de marque Hager disponible au catalogue et ce, pour garantir la fiabilité et la sécurité des personnes et des biens.

  • Page 20: Caractéristiques Techniques

    8. Caractéristiques techniques Spécifications techniques Détecteur de mouvement avec transmission d’images Détection infrarouge volumétrique, 12 m, 85 ° Champ optique 12 m, 90° Capacité de stockage les 10 dernières séquences de 10 s Format du film par lecture de la •...
  • Page 21 Par la présente, Hager Security SAS déclare que l’équipement radioélectrique, référence RLA176X est conforme aux exigences : • de la directive R&TTE 1999/5/EC jusqu’au 12 juin 2016, • de la directive RE-D 2014/53/EU à partir du 13 juin 2016. Le texte complet de la déclaration UE de conformité est disponible à...
  • Page 22 3. Apprendimento................27 3.1 Apprendimento alla centrale............27 3.2 Apprendimento all’apparecchiatura di trasmissione....29 4. Programmazione................32 4.1 Programmazione del rivelatore RLA175X / RLA176X....32 4.2 Procedura di programmazione ..........33 5. Installazione ..................34 5.1 Scelta del luogo d’installazione ..........34 5.2 Fissaggio ..................

  • Page 23: Presentazione

    PZ 2 3 mm 6 mm 1. Presentazione Il rivelatore di movimento con fotocamera RLA175X o RLA176X (speciale animali domestici) garantisce: • la protezione antintrusione dell’abitazione; • la registrazione di una sequenza di immagini in caso di allarme; • la trasmissione di una sequenza di immagini in caso di intrusione...
  • Page 24 In caso di intrusione, se la centrale è in funzione: • attiva il sistema d’allarme tramite la centrale • registra una sequenza di immagini della durata di 10 s mediante la fotocamera integrata. Il flash garantisce la visibilità anche in caso di scarsa luminosità.
  • Page 25 Nel caso di rilevazione di una diminuzione di temperatura (inferiore a 5 °C), attiva 24 h/24 la trasmissione telefonica verso i corrispondenti. In configurazione di fabbrica, la rilevazione gelo è inattiva (v. cap. 4 “Programmazione”). Vista frontale ¡ Coperchio rimovibile ¬...

  • Page 26: Preparazione

    2. Preparazione Apertura 1. fate scivolare la banda laterale verso l’alto. 2. Aprite il coperchio rimovibile sganciandolo dal basso. 3. Togliete la pellicola protettiva dalla lente. 4. Aprite il rivelatore allentando ¬ ¡ la vite di bloccaggio con un cacciavite a croce.

  • Page 27: Apprendimento

    Collocazione della scheda micro SD Inserite la scheda micro SD nell’apposito alloggiamento rispettando il verso di inserimento della scheda: • se la scheda micro SD è riconosciuta, la spia rossa dietro la lente si accende per 1 s circa. • se la scheda micro SD non è riconosciuta, la spia rossa dietro la lente lampeggia per tre volte.
  • Page 28 ATTENZIONE • Durante l’apprendimento è inutile posizionare il prodotto vicino alla centrale. Al contrario, è raccomandabile allontanarlo un po’ (posizionate il prodotto ad almeno 2 metri dalla centrale). • E’ obbligatorio programmare il rivelatore come “immediato” per poter registrare e trasmettere una sequenza di immagini in caso di intrusione.

  • Page 29: Apprendimento All'apparecchiatura Di Trasmissione

    3. Verifica dell’apprendimento. Premete il pulsante test del rivelatore finché la centrale comunica il messaggio vocale relativo alla programmazione effettuata. “Bip, test rivelatore X, gruppo Y, immediato” ATTENZIONE: se alla centrale viene aggiunto in un secondo momento una scheda comunicatore, è necessario ripetere l’apprendimento del rivelatore alla centrale in modo da rendere possibile la trasmissione delle sequenze di immagini.
  • Page 30 3.2.1 Apprendimento al comunicatore separato GSM/GPRS 1. Per effettuare le operazioni di apprendimento del rivelatore, il comunicatore deve trovarsi in modo installazione; per portare il comunicatore in modo installazione, chiedete all’utente di digitare: codice principale (di fabbrica: 0000) “bip, modo installazione”...
  • Page 31 3. Verifica dell’apprendimento. Premete il pulsante test del rivelatore finché il comunicatore comunica il messaggio vocale relativo alla programmazione effettuata. “biiip, bip, rivelatore X” 3.2.2 Apprendimento al box controller IP (*) Per effettuare l’apprendimento del rivelatore, il controller IP deve trovarsi in modo installazione;...

  • Page 32: Programmazione

    Tutti i gruppi (config. di fabbrica) (1) Richiesta di registrazione di immagini attraverso il Portale utenti Hager (nei casi in cui non vi sia un’intrusione). (2) Se il vostro sistema possiede un dispositivo di trasmissione e se decidete di non trasmettere le immagini, il parametro n°...

  • Page 33: Procedura Di Programmazione

    Regolazione del livello di sensibilità (solo RLA176X) Nella maggior parte dei casi, il livello 1 (configurazione di fabbrica) e il rispetto delle istruzioni di installazione consentono una protezione efficace del locale evitando attivazioni dell’allarme dovute alla presenza di animali domestici. Tuttavia, a seconda del tipo di animale domestico e della configurazione del locale, è...

  • Page 34: Installazione

    (contatore elettrico ecc.), • di fronte ad una scala accessibile agli animali, in modo che nessun animale possa, salendo, entrare in una delle CORRETTO ERRATO aree in cui il suo movimento sarebbe rilevato (RLA176X).

  • Page 35: Fissaggio

    Aree di rilevazione del rivelatore speciale animali RLA176X Area di rilevazione per gli animali Area di rilevazione per gli animali di peso inferiore a 6 kg di peso superiore a 6 kg area non consentita agli animali area consentita agli animali L’altezza del fissaggio (che si misura dal centro della lente del rivelatore) può...

  • Page 36: Test Di Funzionamento

    6. Test di funzionamento ATTENZIONE: il lampeggiamento della spia rossa è normale finché il rilevatore non è agganciato alla base. La centrale deve essere in modo installazione. 6.1 Test del collegamento radio Questo test deve essere effettuato con l’apparecchiatura utilizzata per la trasmissione delle immagini, ovvero: •...

  • Page 37: Test Di Mancata Rilevazione Di Animali Domestici Del Rivelatore Rla176X

    6.3 Test di mancata rilevazione di animali domestici del rivelatore RLA176X Premete brevemente (<1 s.) il pulsante test del rivelatore. Lasciate circolare l’animale domestico nel locale per verificare che non vi sia rilevazione (centrale: nessuna segnalazione vocale). La rilevazione si attiva alla seconda interruzione dei fasci (2°...

  • Page 38: Manutenzione

    3. Verificate le sequenze: • registrate, leggendo la scheda micro SD (v. Guida all’uso) • trasmesse tramite il comunicatore (o tramite la centrale equipaggiata di scheda comunicatore). 4. Se il test del campo ottico non è soddisfacente: • verificate l’eventuale presenza di ostacoli nell’area di rilevazione, •...
  • Page 39 • La pila al litio in dotazione, una volta scarica, deve tassativamente essere sostituita con una pila al litio con le stesse caratteristiche e dello stesso modello, ovvero BatLi30 (a catalogo Hager), (4,5 V - 3 Ah); questo per garantire il corretto funzionamento del prodotto e la sicurezza di cose e persone.

  • Page 40: Caratteristiche Tecniche

    Specifiche tecniche Rivelatore IR con fotocamera e trasmissione di immagini Rilevazione infrarossa • RLA175X: volumetrico, 12 m, 90 ° • RLA176X: volumetrico, 12 m, 85 ° Campo ottico 12 m, 90° Capacità di memorizzazione le ultime 10 sequenze di 10 s Formato del video per la lettura •...
  • Page 41 Con la presente, Hager Security SAS dichiara che le apparecchiature radioelettriche con codici RLA175X, RLA176X sono conformi ai requisiti essenziali: • della direttiva R&TTE 1999/5/EC fino al 12 giugno 2016, • della direttiva RE-D 2014/53/EU a partire dal 13 giugno 2016.
