ITA
ENG
FRA
ISTRUZIONI
INSTRUCTIONS

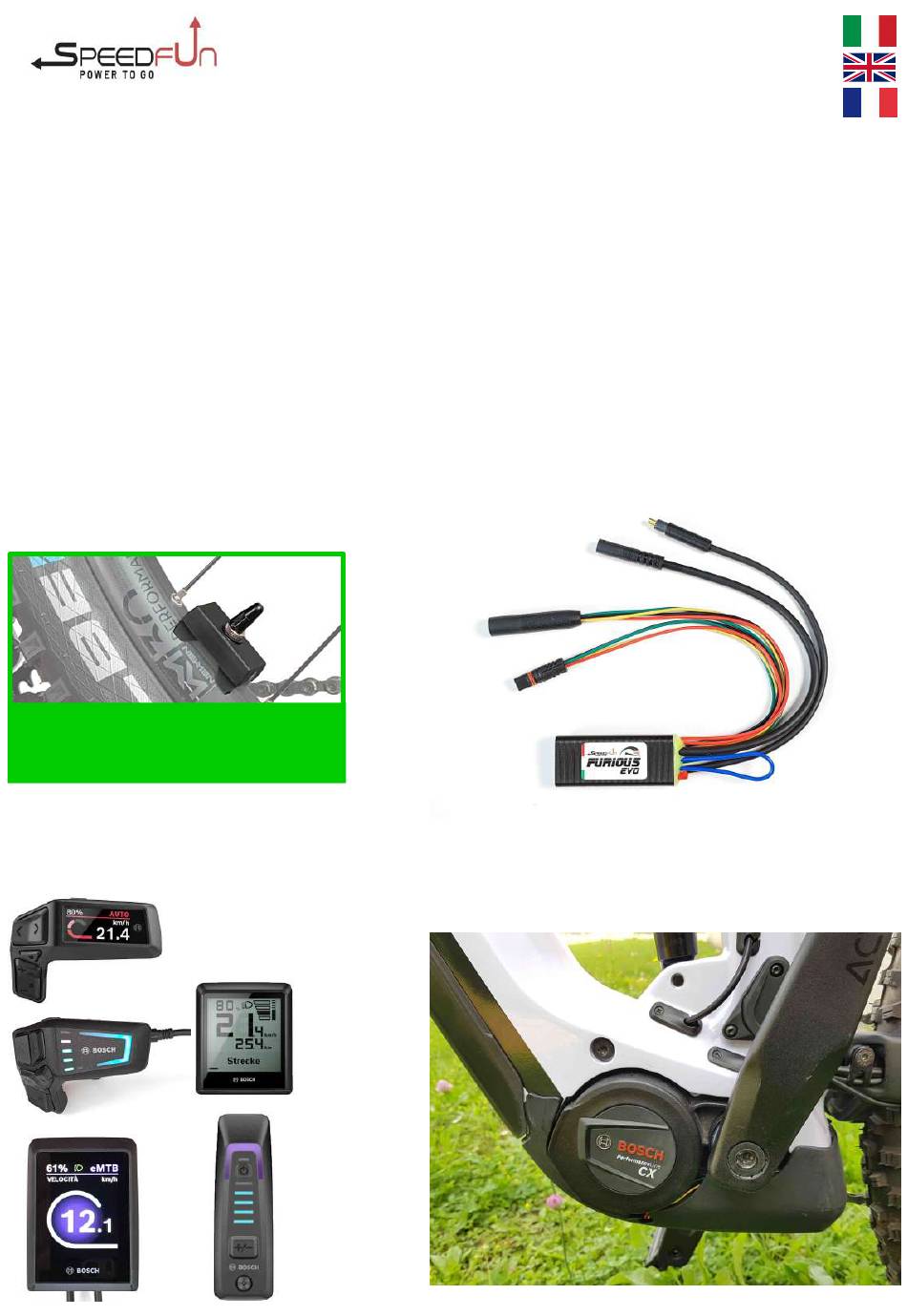

FURIOUS EVO Vers. EASY+
for Bosch Performance Line CX Gen 4 BES 3
with RIM MAGNET
Compatibile con ogni tipo di display
Compatible with every display model
Compatible avec tous les types d'écrans
Only Compatible with
RIM MAGNET
Vers. 12-06-2024
Pagina 1/10
Publicité
Manuels Connexes pour Bosch FURIOUS EVO EASY+
Sommaire des Matières pour Bosch FURIOUS EVO EASY+
- Page 1 ISTRUZIONI INSTRUCTIONS FURIOUS EVO Vers. EASY+ for Bosch Performance Line CX Gen 4 BES 3 with RIM MAGNET Compatibile con ogni tipo di display Compatible with every display model Compatible avec tous les types d'écrans Only Compatible with RIM MAGNET Vers.
- Page 2 Istruzioni Montaggio Mounting Instructions COMPONENTI DEL KIT - KIT COMPONENTS - COMPOSANTS DU KIT Magnete per raggi Spoke magnet Aimant à rayons Sensore Velocità Speed Sensor Capteur de vitesse Elettromagnete Electromagnet Electro-aimant Furious dispositivo Furious device Furious appareil Rimozione Rim Magnet - Rim Magnet Removal - Retrait de l'Aimant sur la valve Rimuovere il Rim Magnet dalla valvola e conservarlo.
- Page 3 Installazione Sensore Velocità – Speed Sensor Installation - Installation du Capteur Fissare con le fascette il sensore di velocità (3) al telaio il più lontano possibile dal motore per evitare interferenze magnetiche. La estremità del cavo deve raggiungere la zona motore senza interferire sulla rotazione del pneumatico.
- Page 4 Installazione elettromagnete – Electromagnet installation - Installation electro-aimant ATTENZIONE: L'elettromagnete ha il compito di inviare al motore i segnali che prima arrivavano dal magnete sulla valvola. Il suo posizionamento è molto importante e deve essere eseguito con molta precisione per permettere ai segnali di arrivare al motore nel punto giusto e con la giusta intensità. Seguire attentamente gli steps di seguito indicati.
- Page 5 L'elettromagnete deve essere incastrato nei tre punti indicati dai cerchi verdi. Il segno bianco sul cavo deve collimare con il rilievo sul motore. Per facilitare il montaggio fissarlo sul motore con del nastro adesivo The electromagnet must be fitted into the three points indicated by the green circles.
- Page 6 Scollegare il connettore del display (5) tirando dalla plastica e non dal cavo. Disconnect the display connector (5) by pulling by the plastic and not by the cable. Débranchez le connecteur de l'afficheur (5) en tirant par le plastique et non par le câble. Collegare il connettore 5 (display) al connettore 7 di Furious Collegare il connettore 6 di Furious alla sede libera nel motore.
- Page 7 Test funzionamento - Functionality test - Test de fonctionnalité E' presente a bordo del dispositivo Furious un LED rosso che aiuta a capire eventuali anomalie. Eseguire nell'ordine descritto i seguenti test: 1 - Accendere l'ebike; il Led rosso si accende in posizione fissa. Se non si accende controllare i connettori 5, 6 e 7 2 - Girare la ruota lentamente con la mano: il led rosso si deve spegnere al passaggio del magnete davanti al sensore di velocità...
- Page 8 FURIOUS EVO Easy+ Istruzioni per l'uso Instructions for use Mode d'emploi INFO GENERALI Lo scopo di Furious EVO è di manipolare la velocità di rotazione della ruota posteriore e di comunicare al motore una velocità sempre inferiore ai 25 kmH in modo da ottenere una velocità reale con motore attivo molto alta. La velocità massima raggiungibile sarà dettata dalla potenza del motore sommata alla potenza espressa dalle proprie gambe.
- Page 9 Activation and Deactivation Methods: - Turn Off the ebike. - Place the chain on the longest gear (the smallest rear sprocket). - Position the left pedal at 11:00. From now on, do not turn the rear wheel. - Turn On the ebike and wait for the complete check. Don't spin the rear wheel (not yet ..). - Raise the rear wheel, give a strong pedal (only one, by feet).
- Page 10 IMPORTANTE Una volta installato il dispositivo di sblocco di velocità Speedfun la bicicletta elettrica, superando il limite dei 25 kmH, viene equiparata ad un ciclomotore ed in quanto tale, qualora circoli in luoghi pubblici, necessita dell'omologazione/immatricolazione da parte della Motorizzazione Civile, è soggetta al pagamento del bollo di circolazione e della copertura assicurativa, deve avere la targa, non può...
