4.1.1
VISY-Stick Interstitial
Le capteur VISY-Stick Interstitial convient pour la surveillance du liquide de contrôle d'une
densité minimale de 0,7 g/cm³ (par ex. saumure, glycol, etc.) dans les espaces intermédiaires
des réservoirs à double paroi. Il signale le dépassement et un passage en dessous des valeurs
limites réglées. Le VISY-Stick Interstitial peut également être utilisé comme « Capteur à sec »
qui détecte la pénétration d'un liquide dans l'espace intermédiaire. Le capteur est disponible
pour l'installation en tube ou avec support taraudé.
Installation en tube (Riser)
Ø 47,2

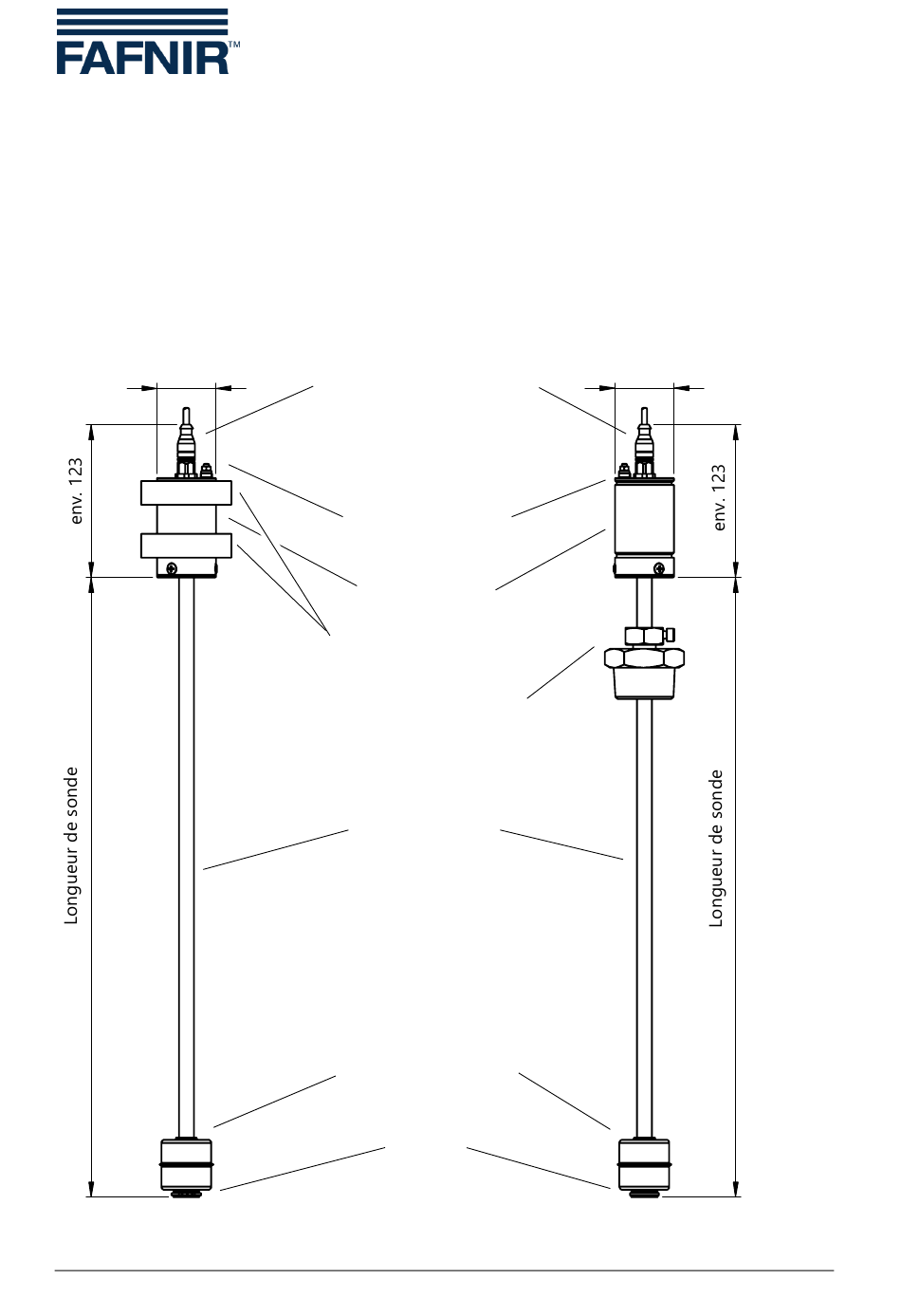

Figure 9 : VISY-Stick Interstitial
Page 15/57
Connecteur femelle M12
1
marron +
2
blanc
A
3
bleu
4
noir
B
Connexion liaison
équipotentielle
Tête de sonde
Kit d'installation Riser
(Centrage 3"/ 4")
Support taraudé R1½,
SW 55, laiton
Tube de sonde
∅ 12
Flotteur de produit
∅ 43 x 43
Circlip
Installation avec support taraudé
Ø 47,2
Dimensions en mm
Capteurs environnementaux
