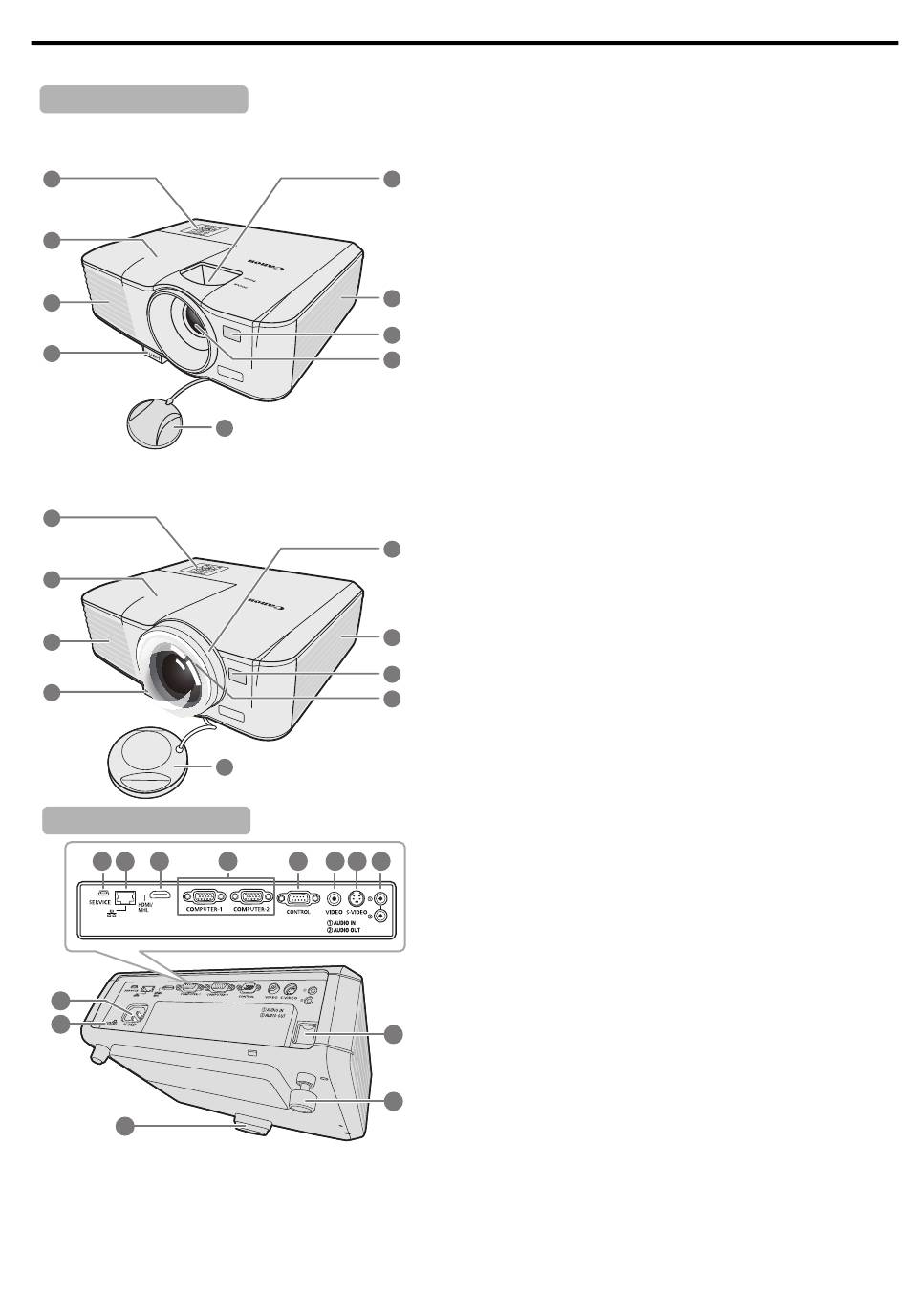

Vue extérieure du projecteur
Face avant/supérieure
LV-WX320/LV-X320
1
2
3
4
LV-WX310ST/LV-X310ST
1
2
3
4
Face arrière/inférieure
10
1 1
12
18
19
20
5
8
6
7
9
5
8
6
7
9
13
14
15 16
17
21
22
1.
Tableau de commande externe
(Voir
« Projecteur » à la page 16
d'informations.)
2.
Couvercle de la lampe
3.
Système de ventilation (sortie d'air chaud)
4.
Bouton à dégagement rapide
5.
Molettes de mise au point et de zoom (LV-WX320/
LV-X320)
Molette de mise au point
(LV-WX310ST/LV-X310ST)
6.
Capteur à infrarouge avant
7.
Objectif de projection
8.
Système de ventilation (entrée d'air)
9.
Capuchon de l'objectif
10. Port de SERVICE
11. Port réseau (RJ-45)
12. Prise d'entrée HDMI/MHL
13. 2 prises d'entrée PC
14. Port CONTROL
15. Prise d'entrée vidéo
16. Prise d'entrée S-Vidéo
17. Prise d'entrée audio
Prise de sortie audio
18. Prise du cordon d'alimentation secteur
19. Verrouillage Kensington
20. Pied à dégagement rapide
21. Barre de sécurité
22. Pied de réglage arrière
pour plus
15
