Niveau d'huile spécifié
Points de lubrification
ATTENTION
Baisser d'abord tous les accessoires au
sol puis arrêter le moteur.
ATTENTION
Lors du graissage, faire attention de ne
pas buter sur les dents du godet.
ATTENTION
Pendant les travaux d'excavation dans
l'eau, graisser généreusement les points suivants.
A la fin des travaux, regraisser.

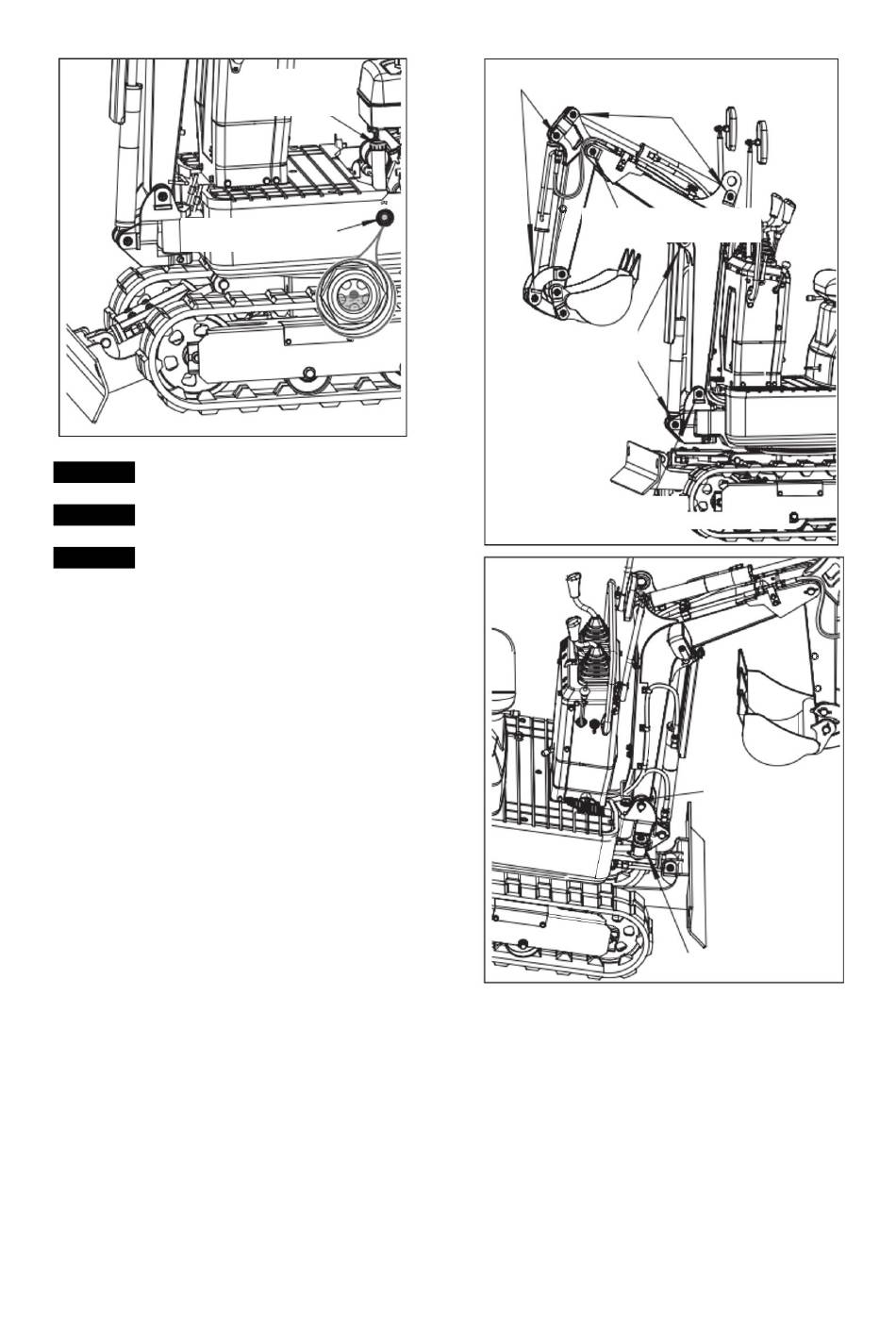

Lubrifier les graisseurs marqués et indiqués par des
flèches dans l'illustration ci-dessous :
1. Liaison du bas de flèche .......................... 1 place
2. Liaison du bas de bras ............................. 1 place
3. Bossage du vérin de flèche .................... 2 places
4. Bossage du vérin de bras ....................... 2 places
5. Goupille de vérin de godet .................... 2 places
6. Pivot de rotation de la flèche ....................1 place
7. Bossage du vérin de vantail.................... 2 places
8. Goupille de liaison de lame ................... 2 places
9. Goupille de vérin de godet .................... 5 places
Bouchon de
réservoir
38
Goupille de vérin de godet (x2)
Bossage du vérin de bras (x2)
Liaison du bas de bras (x1)
Bossage du vérin
de flèche (x2)
Liaison du bas de flèche (x1)
Bossage du vérin de vantail
(x2)
Pivot de rotation
de la flèche (x1)
