Déverrouiller
Levier de
verrouillage

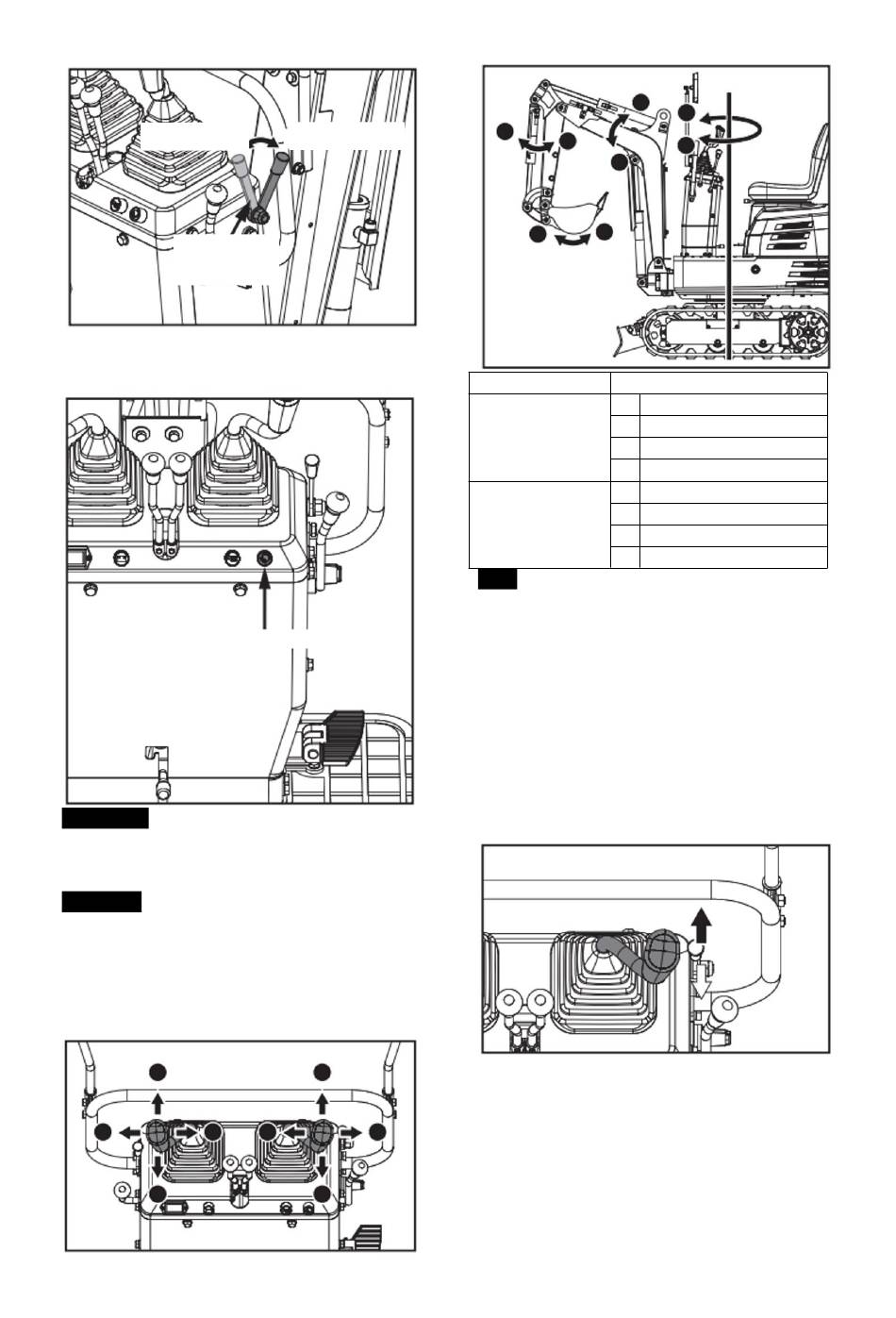

Interrupteur de phare de travail
Si la clé est sur « ON », l'éclairage sera allumé en
appuyant sur l'interrupteur.
Interrupteur de
phare de travail
IMPORTANT
L'éclairage ambient de la machine
doit être d'environ 500 Lux.
Opérations de nuit
ATTENTION
La visibilité est réduite dans le noir,
donc le phare de travail n'est pas suffisant.
Préparer un éclairage supplémentaire, observer les
règles de sécurité de même que les
réglementations spéciales pour le travail de nuit.
Levier d'entrainement
Verrou
25
Position de levier
Mouvement
Levier de
A
commande des
B
accessoires avant
C
à gauche
D
Levier de
1
commande des
2
accessoires avant
3
à droite
4
NOTE
Voir « MOUVEMENT DE RACCORD ARTICULE
ET MOUVEMENT DE ROTATION ».
FONCTIONNEMENT DE LA FLECHE
Pour lever la flèche, tirer le levier vers l'arrière.
La flèche est munie d'un vérin d'amortissement qui
évite de faire tomber le matériau dans le godet.
Par basse température de l'huile hydraulique (juste
après le démarrage du moteur), la fonction
d'amortissement peut être affectée pendant un
moment (3 à 5 secondes). Cela résulte de la
viscosité de l'huile hydraulique et n'est pas un
signe de dysfonctionnement.
Sortie de bras
Entrée de bras
Rotation à gauche
Rotation à droite
Baisser la flèche
Lever la flèche
Creusement du godet
Déchargement du godet
