Suivre les directives de montage ci-dessous, vous
assemblerez la machine en quelques minutes.

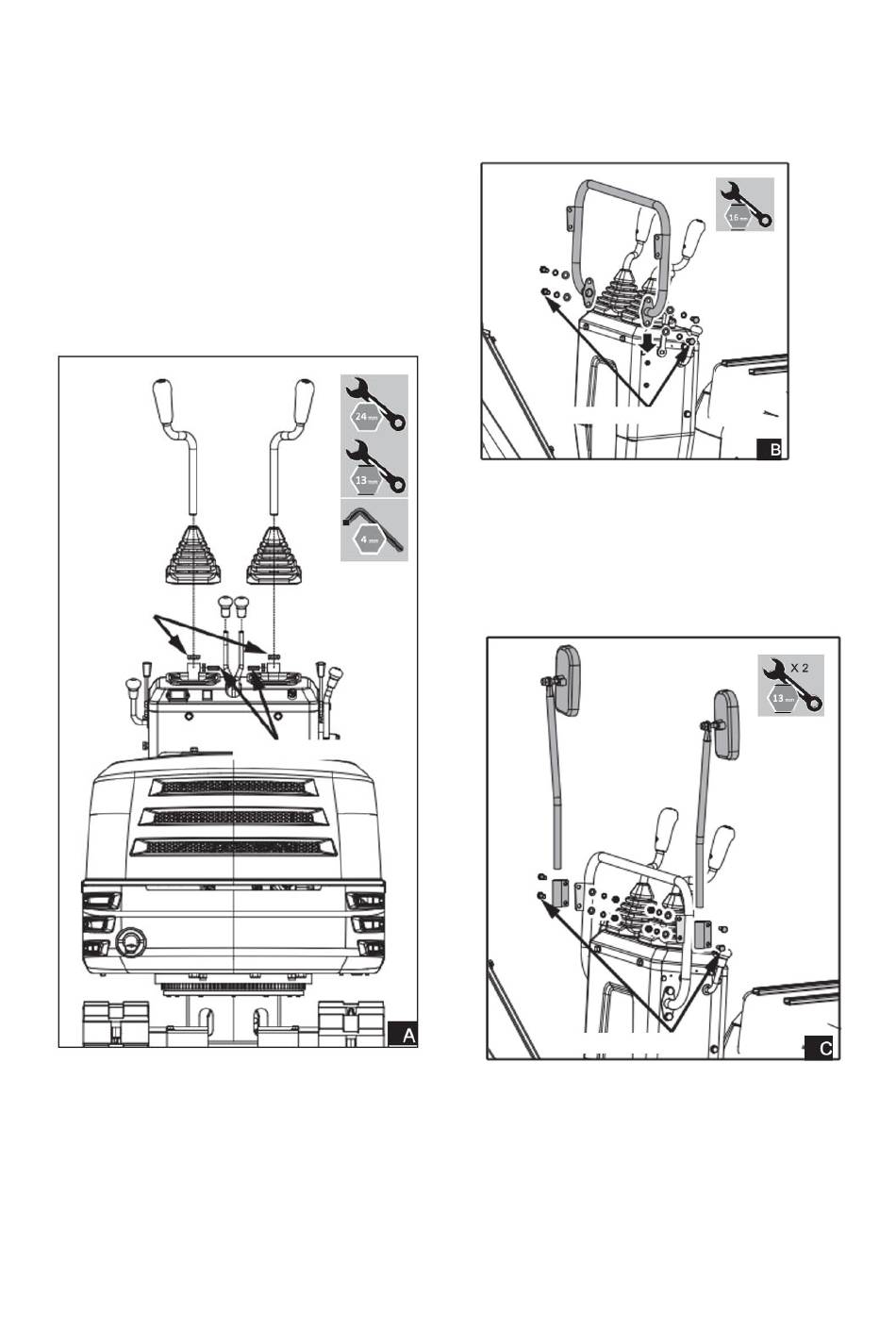

Montage des leviers de commande
1. Retirer le petit écrou M16 du levier de
commande et serrer le set de vis M8 x 25 et l'écrou
sur le côté de l'orifice de connexion.
Glisser le levier de commande dans le manchon en
caoutchouc et le petit écrou M16 dans le trou de
fixation sur la cabine de commande. Le tourner à
l'angle approprié pour les opérations et serrer le
petit écrou M16 pour le sécuriser. Serrer le set de
vis M8 x 25 et l'écrou latéral. Répéter les mêmes
étapes pour monter l'autre levier.
2. Visser les boutons sur les leviers d'entrainement.
Petit écrou M16x (x2)
Montage de la rampe
Set de vis M8 x 25 (x2)
Enlever les boulons M10 x 20, les rondelles plates
et les rondelles-ressort de la cabine de commande.
Fixer la rampe sur les côtés de la cabine de
commande. Aligner les orifices et sécuriser la
connexion avec les boulons et rondelles.
Boulon M10 x 20 (x4)
Rétroviseur
Retirer les boulons M8 x 30, les rondelles et écrous
des connecteurs du rétroviseur. Fixer le rétroviseur
dans les supports de la rampe avec les boulons, les
rondelles et les écrous en s'assurant que les miroirs
font face à l'arrière comme indiqué en Fig. C.
Boulon M8 x 30 (x4)
Montage du siège d'opérateur
18
