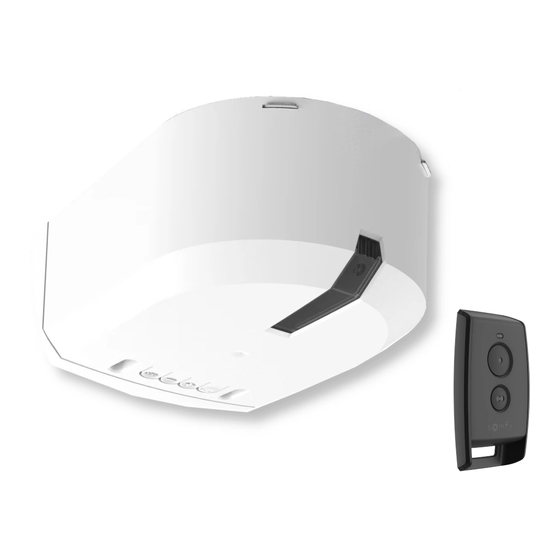

SOMFY DEXXO COMPACT 600 io Mode D'emploi
  1. Manuels
  2. Marques
  3. SOMFY Manuels
  4. Ouvreurs de porte de garage
  5. DEXXO COMPACT 600 io
  6. Mode d'emploi
SOMFY DEXXO COMPACT 600 io Mode D'emploi

SOMFY DEXXO COMPACT 600 io Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
www.somfy.com
DEXXO COMPACT 600 io
DEXXO COMPACT 750 io

Publicité

loading

Manuels Connexes pour SOMFY DEXXO COMPACT 600 io

Sommaire des Matières pour SOMFY DEXXO COMPACT 600 io

  • Page 1 DEXXO COMPACT 600 io DEXXO COMPACT 750 io...
  • Page 2 DEXXO COMPACT 600 io DEXXO COMPACT 750 io © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Page 3 DEXXO COMPACT 600 io DEXXO COMPACT 750 io OMMAIRE 1 Consignes de sécurité ................................Mise en garde - Instructions importantes de sécurité ......................... Spécifications du produit................................Vérifications préliminaires ................................Prévention des risques ................................... Installation électrique ..................................Consignes de sécurité relatives à l'installation..........................
  • Page 4 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 11 Verrouillage des touches de programmation ........................38 12 Diagnostic et dépannage ..............................39 12.1 Etat des voyants....................................39 12.2 Diagnostic ......................................39 12.3 Défaillance dispositifs de sécurité..............................39 12.4 Réglages TaHoma Pro ..................................40 13 Caractéristiques techniques ...............................
  • Page 5 DEXXO COMPACT 600 io DEXXO COMPACT 750 io ESSAGES DE SÉCURITÉ DANGER Signale un danger entraînant immédiatement la mort ou des blessures graves. AVERTISSEMENT Signale un danger susceptible d’entraîner la mort ou des blessures graves. PRÉCAUTION Signale un danger susceptible d’entraîner des blessures légères ou moyennement graves.
  • Page 6 Toute utilisation de ce produit hors du domaine d’application décrit dans ce manuel est interdite (voir paragraphe «Do- maine d’application»). L’utilisation de tout accessoire ou de tout composant non préconisé par Somfy est interdit - la sécurité des personnes ne serait pas assurée.
  • Page 7 DEXXO COMPACT 600 io DEXXO COMPACT 750 io DANGER Toute intervention sur les ressorts de la porte peut représenter un danger (chute de porte). 1.3.3 Spécifications de la porte à motoriser Après installation, s’assurer que les parties de la porte n’empiètent pas sur les trottoirs ou sur la voie publique.
  • Page 8 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Zones à risque : quelles mesures prendre pour les éliminer ? RISQUES SOLUTIONS ZONE 1 Détection d’obstacle intrinsèque à la motorisation. Risque d’écrasement à la fermeture entre le sol et le bord infé- Valider impérativement que la détection d’obstacle est conforme rieur du tablier à...
  • Page 9 1.7 Réglementation Somfy déclare que le produit décrit dans ces instructions lorsqu’il est utilisé conformément à ces instructions, est conforme aux exi- gences essentielles des Directives Européennes applicables et en particulier à la Directive Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
  • Page 10 DEXXO COMPACT 600 io DEXXO COMPACT 750 io ESCRIPTION DU PRODUIT 2.1 Composition du kit Rep. Nombre Désignation Tête moteur Capot tête moteur Chape linteau Chape porte © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Page 11 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Rep. Nombre Désignation Patte de fixation plafond Patte de fixation tête moteur Dispositif de débrayage manuel Bras de liaison Butée fin de course Vis butée Coussinet de maintien de chaîne Cordon d’alimentation...
  • Page 12 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Eteint Clignotement lent Allumé fixe Clignotement rapide Clignotement très rapide Rep. Désignation Commentaires Voyant PROG : Réception radio Pendant le paramétrage, le nombre de clignotements indique la valeur du paramètre. : Validation mémorisation d'un point de commande radio : En attente de mémorisation d'un point de commande radio...
  • Page 13 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 2.3 Domaine d'application Dexxo Compact 600 io Dexxo Compact 750 io 2.55 2.35 P max = 100 kg P max = 120 kg S max = 7 m² S max = 10 m²...
  • Page 14 DEXXO COMPACT 600 io DEXXO COMPACT 750 io NSTALLATION 3.1 Préconisations ATTENTION Si la porte de garage est l’unique accès au garage, prévoir un dispositif de débrayage extérieur (réf. 9012961 ou réf. 9012962). La position établie pour la fixation de la motorisation doit permettre d’effectuer le déverrouillage manuel du produit d’une façon facile et sûre.
  • Page 15 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 3.3 Fixation de la chape linteau et de la chape porte 10 < H < 245 INFORMATION Pour les hauteurs maximum de portes, la course du moteur peut être optimisée en fixant la chape linteau au plafond avec un décalage par rapport au linteau de 200 mm max.
  • Page 16 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 3.4 Assemblage du rail en 2 parties 18 < x < 20 mm Déplier les 2 tronçons du rail. ATTENTION Vérifier que la chaîne ou la courroie n’est pas croisée. Assembler les 2 tronçons du rail à l’aide du manchon.
  • Page 17 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 3.5 Assemblage du rail à la tête moteur INFORMATION Pour les hauteurs maximum de portes, la course du moteur peut-être optimisée en montant la tête moteur à 90°. 3.6 Fixation à la chape linteau 3.7 Fixation au plafond...
  • Page 18 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Fixation au plafond directement par l’intermédiaire du rail. INFORMATION Il est possible de rajouter des points de fixation au niveau de la tête moteur. Plafond décollé h < 255 mm h < 255 mm ≤...
  • Page 19 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 3.8 Fixation du bras à la porte et au chariot α 5° ≤ α ≤ 45° ATTENTION Si la poignée de débrayage est à une hauteur supérieure à 1,80 m, il est nécessaire de rallonger le cordon pour le rendre acces- sible à...
  • Page 20 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Débrayer le chariot à l’aide du dispositif de débrayage manuel et amener la porte en position ouverte. ATTENTION Lors de cette manœuvre, vérifier que le cordon du dispositif de débrayage ne risque pas de s’accrocher par la suite à une partie saillante d’un véhicule (par exemple, une galerie de toit).
  • Page 21 DEXXO COMPACT 600 io DEXXO COMPACT 750 io ISE EN SERVICE RAPIDE 4.1 Mise sous tension de l'installation DANGER Brancher le câble d’alimentation à une prise prévue à cet effet et conforme aux exigences électriques. Raccorder la motorisation au secteur et mettre l'installation sous tension.
  • Page 22 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 4.2.1 Auto-apprentissage porte de garage sectionnelle ou basculante Appuyer sur la touche "SET" (≈ 2 s) jusqu'à ce que l'éclairage intégré et le voyant SET clignotent rapidement. Commander le moteur avec la touche "+" ou "-" pour que la navette de transmission vienne s’embrayer sur le chariot.
  • Page 23 DEXXO COMPACT 600 io DEXXO COMPACT 750 io SSAI DE FONCTIONNEMENT 5.1 Fonctionnement en ouverture totale STOP STOP 5.2 Fonctionnement des cellules photoélectriques Occultation des cellules à l’ouverture = état des cellules non pris en compte, la porte continue son mouvement.
  • Page 24 DEXXO COMPACT 600 io DEXXO COMPACT 750 io ACCORDEMENT DES PÉRIPHÉRIQUES AVERTISSEMENT Les opérations de raccordement doivent être réalisées hors tension. 6.1 Plan de câblage général BATT STOP CELL FLASH 10 9 Bornes Raccordement Ame antenne Masse FLASH Sortie feu orange 24 V - 15 W...
  • Page 25 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 6.2 Description des différents périphériques 6.2.1 Cellules photoélectriques avec autotest AVERTISSEMENT L’installation de ce type de cellules est obligatoire, en cas de pilotage hors vue ou de fonctionnement avec fermeture automa- tique.
  • Page 26 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 6.2.3 Visiophone BATT STOP CELL FLASH 10 9 6.2.4 Antenne BATT STOP CELL FLASH 10 9 Raccorder le câble d’antenne aux bornes 1 (âme) et 2 (tresse). © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Page 27 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 6.2.5 Contact portillon BATT STOP CELL FLASH 10 9 STOP INFORMATION Si suppression du contact portillon, il est impératif de faire le pont entre les bornes STOP. 6.2.6 Batterie 9,6 V BATT STOP...
  • Page 28 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 6.2.7 Kit solaire ou batterie 24 V BATT STOP CELL FLASH 10 9 Raccorder le kit solaire ou batterie 24 V. DANGER Dans le cas d’une fuite d’un élément, prendre garde à ne pas laisser le liquide entrer en contact avec la peau ou les yeux. Si c’est le cas, laver la zone affectée à...
  • Page 29 DEXXO COMPACT 600 io DEXXO COMPACT 750 io ARAMÉTRAGE AVANCÉ 7.1 Utilisation de l'interface de programmation INFORMATION Si le voyant SET est éteint, faire un appui bref sur une touche pour sortir du mode basse consommation. Appuyer 0,5 s sur la touche « SET » pour entrer en mode paramétrage.
  • Page 30 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 7.3 Réglages via l'outil TaHoma Pro (en option) Des réglages supplémentaires sont possibles avec l’outil de programmation TaHoma Pro : • Sélection du mode de fonctionnement Séquentiel + temporisation de fermeture •...
  • Page 31 DEXXO COMPACT 600 io DEXXO COMPACT 750 io ROGRAMMATION DES TÉLÉCOMMANDES 8.1 Mémorisation des télécommandes INFORMATION L’exécution de cette procédure pour une touche déjà mémorisée provoque l’effacement de celle-ci. 8.1.1 A partir de l'interface de programmation INFORMATION Si le voyant SET est éteint, faire un appui bref sur une touche pour sortir du mode basse consommation.
  • Page 32 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Commande ouverture partielle © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Page 33 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Commande éclairage intégré 8.1.2 Par recopie d'une télécommande déjà mémorisée Cette opération permet de recopier la programmation d’une touche de télécommande déjà mémorisée. ATTENTION Cette opération doit être réalisée à proximité de la motorisation.
  • Page 34 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Télécommandes 4 touches Appuyer simultanément sur les touches extérieure droite et extérieure gauche de la télécommande déjà mémorisée jusqu’au cli- gnotement du voyant. Appuyer pendant 2 secondes sur la touche à recopier de la télécommande déjà mémorisée.
  • Page 35 DEXXO COMPACT 600 io DEXXO COMPACT 750 io Légende de la figure : Télécommande “A” = télécommande “source” déjà mémo- risée Télécommande “B” = télécommande “cible” à mémoriser 8.2.3 Fonction des touches des télécommandes 3 touches Fonction Touche montée Touche My...
  • Page 36 Cette fonction permet l’activation automatique d’un éclairage déporté connecté sur le récepteur lumière io lors des mouvements de la porte de garage. INFORMATION Pour cette opération, utiliser un point de commande io Somfy déjà enregistré sur le récepteur lumière io. Appuyer sur le bouton « PROG » du point de commande enregistré jusqu’à ce que la lumière s’allume. INFORMATION Si le voyant SET est éteint, faire un appui bref sur une touche pour sortir du mode basse consommation.
  • Page 37 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 10 E FFACEMENT DES TÉLÉCOMMANDES ET DE TOUS LES RÉGLAGES 10.1 Effacement des télécommandes mémorisées INFORMATION Si le voyant SET est éteint, faire un appui bref sur une touche pour sortir du mode basse consommation.
  • Page 38 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 11 V ERROUILLAGE DES TOUCHES DE PROGRAMMATION AVERTISSEMENT Le clavier doit impérativement être verrouillé afin d’assurer la sécurité des utilisateurs. Le non-respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par le produit motorisé.
  • Page 39 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 12 D IAGNOSTIC ET DÉPANNAGE 12.1 Etat des voyants Eteint Clignotement lent Allumé fixe Clignotement rapide Clignotement très rapide 12.2 Diagnostic Voyant SET Lors de la première mise sous tension, apprentissage non réalisé...
  • Page 40 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 12.4 Réglages TaHoma Pro ATTENTION Des réglages supplémentaires ont pu être réalisés avec l'outil TaHoma Pro et ne sont pas accessibles avec l'interface moteur (voir Réglages TaHoma Pro [  30]). © Copyright...
  • Page 41 DEXXO COMPACT 600 io DEXXO COMPACT 750 io 13 C ARACTÉRISTIQUES TECHNIQUES CARACTERISTIQUES GENERALES Alimentation secteur 220-230 V - 50/60 Hz Puissance maximum consommée 100 W Consommation en veille < 0,5 W Conditions climatiques d’utilisation - 20° C / + 60° C - IP 20 Fréquence radio...
  • Page 42 SOMFY ACTIVITES SA 50 avenue du Nouveau Monde 74300 CLUSES FRANCE www.somfy.com 5175773A...
