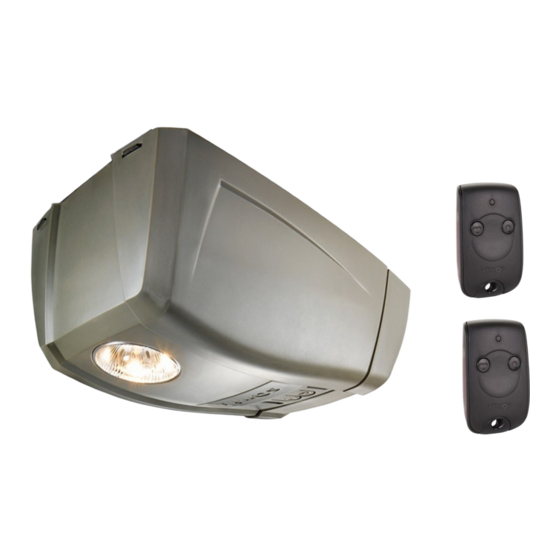

Dexxo Compact RTS
SOMMAIRE
GénéRAlItéS ���������������������������������������������������������� 2
COnSIGnES dE SéCuRIté ����������������������������������������������� 2
Consignes de sécurité
dESCRIptIOn du pROduIt ����������������������������������������������� 2
pOIntS à véRIFIER AvAnt InStAllAtIOn ��������������������������������� 3
InStAllAtIOn ���������������������������������������������������������� 3
pROGRAMMAtIOn ������������������������������������������������������ 5
Mémorisation des télécommandes pour le fonctionnement en «Ouverture totale»
ESSAI dE FOnCtIOnnEMEnt ��������������������������������������������� 6
RACCORdEMEntS dES péRIphéRIquES ���������������������������������� 6
FOnCtIOnnEMEntS pARtICulIERS ��������������������������������������� 7
REMOntAGE dE lA tRAppE du CApOt ����������������������������������� 7
dIAGnOStIC ����������������������������������������������������������� 7
CARACtéRIStIquES tEChnIquES ���������������������������������������� 8
2
2
2
2
3
3
3
3
5
5
5
6
6
6
6
6
6
6
7
7
7
8
