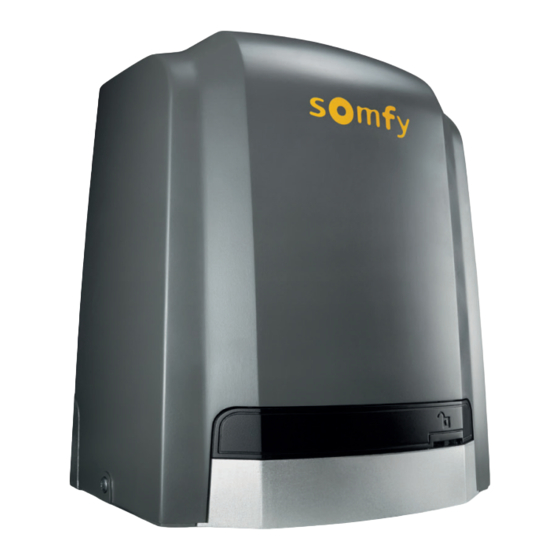

SOMFY SLIDYMOOVE 600 Manuel D'installation Et D'utilisation
Masquer les pouces
Voir aussi pour SLIDYMOOVE 600:
- Manuel d'installation et d'utilisation (36 pages) ,
- Manuel d'installation et d'utilisation (36 pages) ,
- Guide rapide (17 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour SOMFY SLIDYMOOVE 600
Sommaire des Matières pour SOMFY SLIDYMOOVE 600
- Page 1 SLIDYMOOVE 600 Manuel d'installation et d'utilisation...
- Page 3 - Télécommande 3 touches 2.7 Détection d’obstacle 5.3 Supprimer les télécommandes Dépannage 6.1 Assistance 6.2 Changer la pile de la télécommande 6.3 Effacer les réglages 6.4 Diagnostic 6.5 Ouverture mémoire moteur Caractéristiques techniques FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 4 Jeu de cellules photoélectriques* Cheville Feu clignotant* Crayon Somfy Manuel d’installation Clé de déverrouillage et d’utilisation Cosse ronde isolée Batterie de secours* Vis connexion terre Rondelle éventail *selon pack choisi Rondelle plate Écrou FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 5 • pour une maison individuelle. 600 kg • Vue générale de l’installation Repère Désignation Repère Désignation Éclairage de zone Butée fermeture Feu clignotant Butée ouverture Antenne Moteur Barre palpeuse Plaque métallique Cellules photoélectriques Crémaillère FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 6 Allumé le moteur fonctionne correctement - l'électronique de Voyant commande est réveillée Éteint le moteur fonctionne correctement - l'électronique de commande est en veille Clignote voir diagnostic page 33 FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 7 • Aménager une arrivée électrique 230 V au plus près de l’emplacement du moteur. Portail Fondations béton Opercules à percer Passage des câbles si besoin pour le d’alimentation 230V passage de câbles et des principaux accessoires supplémentaires FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 8 2 x 0.75 mm² 2 x 0.75 mm² 500 W max 3 x 1.5 mm² ou 3 x 2.5 mm² pour un Alimentation secteur 230V usage extérieur (type H07RN-F mini) Uniquement sur la borne START, il est possible d’utiliser du fil de section 0,3 mm² (exemple : fil téléphonique) au lieu du fil de section 0,75 mm². Pour les autres bornes, respecter les sections de câble préconisées. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 9 • Fondations en béton Les fondations en béton sur lesquelles sera fixé le moteur doivent respecter les cotes données sur le schéma ci- dessous. Mur/pilier ≈ 25 mm Portail Plaque métallique 250 mm min. Sortie gaines Ø25 / Ø32 FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 10 Vis à bois de diamètre 6 x Effectuer un avant-trou avec un foret à bois diamètre Clé à pipe ou à douille N°10 40 mm minimum + rondelle 2,5 mm ou vrille à bois. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 11 • Placer la plaque passant les câbles aux de fixation de la plaque de la profondeur des métallique de niveau. emplacements prévus à métallique au sol. chevilles. cet effet. • Visser les rondelles et écrous. A la fin de l'installation, si vous avez fixé le moteur au sol, il vous restera 4 écrous et 4 rondelles non utilisés. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 12 à la hauteur souhaitée (30 mm du sol maximum). • Replacer la plaque et le moteur sur les goujons. • S'assurer que la plaque et le moteur soient bien de niveau. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 13 • le jeu crémaillère-pignon de 2 mm ne varie pas trop. Si ces conditions ne sont pas remplies, régler la hauteur de la crémaillère. Une fois toutes ces vérifications faites, serrer les écrous pour fixer définitivement le moteur. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 14 1.5 F ixation de l’électronique de commande Pour faciliter le câblage, l'électronique peut être fixée une fois les câblages réalisés. • Enlever l’élastique qui maintient l’électronique de • Déplier la “patte” de l’électronique de commande. commande au moteur. • Visser l’électronique de commande au moteur. • Retirer la vis de fixation de l'électronique de commande. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 15 Par défaut, le moteur est câblé pour une installation à gauche du portail. Pour une installation du moteur à droite du portail, intervertir les fils branchés sur les bornes 10 et 11 de l’électronique de commande (étiquette verte M1). Marron Bleu Bleu Marron Moteur à gauche Moteur à droite Vue de l'intérieur Vue de l'intérieur Ne rien brancher sur la borne M2. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 16 Couleur fil Type Borne Commentaires Bleu Neutre Marron /Noir / Rouge Phase Jaune et Vert Terre Visser la cosse du fil de terre de l'électronique, la cosse du fil de terre de l'alimentation serti à l'étape 4 et la rondelle éventail avec la vis de mise en terre FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 17 Installation Visser le serre-câble fourni. Pour un câble 3x1,5 mm² Pour un câble 3x2,5 mm² 1.8 P osition de l’antenne de l’électronique de commande Clipser l’antenne sur le dessus du moteur. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 18 Effacer les réglages (voir page 32). Mettre le moteur hors tension. Inverser les fils branchés sur les bornes 10 et 11 (étiquette verte M1) de l’électronique de commande (voir “Câblage du moteur”, page 13). Déverrouiller le moteur. Positionner le portail à mi-course. Verrouiller le moteur. Mettre le moteur sous tension. Recommencer l’auto-apprentissage. FR - Notice d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 19 Il est fortement conseillé de boucher toutes les trous de fixation au sol, ouvertures pour le passage des ouvertures pour éviter les court-circuits provoqués câbles ) à l'aide de silicone. par des insectes. 2.5 Monter le capot FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 20 Si un obstacle est détecté (effort anormal sur la motorisation) : • Pendant l’ouverture du portail : le portail s’arrête. • Pendant la fermeture du portail : le portail s'arrête et se ré-ouvre. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 21 Le voyant s’allume. • Poser la télécommande sur la cible puis appuyer sur la touche 1 de la télécommande jusqu’à >2s ce que le voyant clignote. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 22 Ampoule 10 W - 24 V MAXIMUM - L’utilisation d’ampoule de puissance supérieure à 10 W- 24 V peut provoquer des dysfonctionnements de la motorisation. • Fonctionnement du feu clignotant Le feu clignote pendant le mouvement du portail. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 23 L’ antenne déportée est raccordée aux bornes 1 et 2 du boîtier électronique (étiquette bleu “ANT”) : • l’âme du fil en borne 1 • la tresse de masse en borne 2 Visiophone Ne raccorder qu'un contact sec non alimenté. NC COM COM NO FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 24 Fonctionnement de l’éclairage de zone L’éclairage de zone s’allume à chaque mise en route de la motorisation. Il s’éteint automatiquement 1 minute 30 après la fin du mouvement. 3.8 Alimentation solaire Ne jamais brancher le moteur à une alimentation 230 V pendant qu’il est branché à une alimentation solaire, le boîtier électronique du moteur risquerait d’être endommagé. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 25 • Désactiver l’ouverture piétonne Répéter la procédure “Activer l’ouverture piétonne” avec la touche pour laquelle l’ouverture piétonne doit être désactivée. Le voyant s’allume puis s’éteint. L'ouverture piétonne est désactivée sur cette touche. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 26 • Lorsque la touche 2 est allumé. que le voyant s’éteigne puis s’allume fixe. relâchée, le voyant La fermeture clignote, appuyer 3 fois automatique est sur la touche 1 de la activée. télécommande FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 27 • Appuyer sur la touche 2 de la télécommande. • Appuyer 3 fois sur La fermeture automatique est la touche 1 de la Le voyant s'éteint puis clignote. désactivée. télécommande. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 28 Le voyant commande. le voyant s’allume. clignote. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 29 Le voyant P1 télécommande. Le voyant P1 s'éteint 5 secondes puis télécommande. est éteint Le voyant P1 clignote. clignote rapidement. La vitesse standard est activée. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 30 La programmation de l'ouverture piétonne sur la touche 1 des télécommandes est impossible. • P ossibilités de programmation de la télécommande 2 touches Touche Touche Possibilité 1 Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS Possibilité 2 Autre équipement Somfy RTS Ouverture totale FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 31 • Pour arrêter le portail en cours de mouvement, appuyer sur la Stop touche centrale de la télécommande. Fermeture • Pour fermer le portail, appuyer sur la touche “Descente” de la télécommande. La télécommande 3 touches ne peut pas être utilisée pour modifier le paramétrage du moteur. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 32 Le voyant “RADIO” s’allume puis s’éteint lorsque Le voyant s’allume. commande. vous relâchez la touche de la télécommande. La télécommande est mémorisée. 5.3 S upprimer les télécommandes Voir “ Effacer les réglages” page 32. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 33 Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, rendez-vous sur notre Forum d’entraide : forum.somfy.fr La communauté est là pour vous répondre, et la réponse à votre question y figure peut être déjà ! Vous pouvez également prendre contact auprès d’un conseiller Somfy par téléphone au (0.15€ la minute), disponibilité du service sur www.somfy.fr 0 820 055 055 6.2 C hanger la pile de la télécommande...
- Page 34 “RESET” ce que tous les voyants s’allume. s’allument. Le voyant clignote 2 fois (voir page 16 pour lancer un auto-apprentissage). *Course du portail, désactivation des paramètres, ... FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 35 4 clignotements Court-circuit sur “START” du Vérifier les accessoires branchés sur “START” du boîtier électronique (bornes boîtier électronique. 5-6) 5 clignotements Sécurité thermique du moteur Laisser le moteur refroidir quelques dizaines de enclenchée minutes. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 36 • Appuyer 5 s sur le bouton de l’électronique de commande. de commande. Le voyant “RADIO” s’allume. Le voyant s’allume. La mémoire est ouverte. Enregistrer la commande en suivant les instructions fournies avec cette dernière. FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
- Page 37 • Sortie alimentation accessoires 24 Vdc / 15 W maxi • Entrée pour batterie de secours • Entrée pour cellules photoélectriques Oui (2 jeux de cellules photoélectriques maximum) • Entrée de commande de type contact sec FR - Manuel d’installation et d’utilisation SLIDYMOOVE 600 - SOMFY...
