Correction de l'aspect de flamme
1 - Réglage de la bague d'air de table. Lor-
squ elle est nécessaire, (voir tableau) sa mi-
se en place est très importante car elle per-
met d'obtenir une combustion correcte et un
rendement maximum des brûleurs.
Le tableau mentionne la cote théorique «x».
Il peut s'avérer nécessaire d'affiner ce régla-
ge dans une plage de plus ou moins 1 mm
pour obtenir une flamme parfaite (pour le four,
il s'agit de l'ouverture).
2 - Pour accéder aux bagues d'air de la table, vous devez retirer la grille, les cha-
peaux de brûleurs, et la tête de brûleur. La bague d'air se trouve en bas de l'ensemble
tête de brûleur. Celle-ci est fixée par une vis. Si nécessaire, la débloquer à l'aide d'une
clé mâle de 1,5 mm.
3 - Réglage de la bague d'air de four et grilloir. Pour accéder à la bague d'air du
brûleur de four ou du grilloir, vous devez les démonter comme pour l'accessibilité à
I'injecteur.
Reglage du ralenti
1 - Brûleur de table: Enlever les manettes, I'accessibilité à la vis du by-pass se fait
par le passage dans le tableau de bord.
a) en gaz naturel : visser à fond la vis du by-pass puis dévisser celle-ci de deux tours.
Allumer le brûleur, placer le manette en position «ralenti», (en butée) et visser la vis du
by-pass jusqu'à l'obtention d'une flamme réduite, restant stable lorsqu'on passe du
plein feu à la position ralenti.
b) en butane-propane : le réglage est obtenu en vissant en butée la vis du by-pass dont
l'orifice calibré assure le débit réduit.
2 - Brûleur de four: Pour accéder au by-pass du four, il faut enlever la manette du
four. Ensuite, régler le by-pass en agissant sur la vis située à l'avant du thermostat à
l'aide d'un tournevis.
a) en gaz naturel : pour vérifier si le réglage du by-pass est correct, opérer de la façon
suivante:
— allumer le four, la manette à la position maximum, et laisser chauffer 15 minutes,
— ouvrir la porte, et ramener la manette à la position minumum.
b) en butane - propane : visser la vis à fond sans blocage.
3 - Brûleur de grilloir: le brûleur de grilloir ne dispose pas de position ralenti.

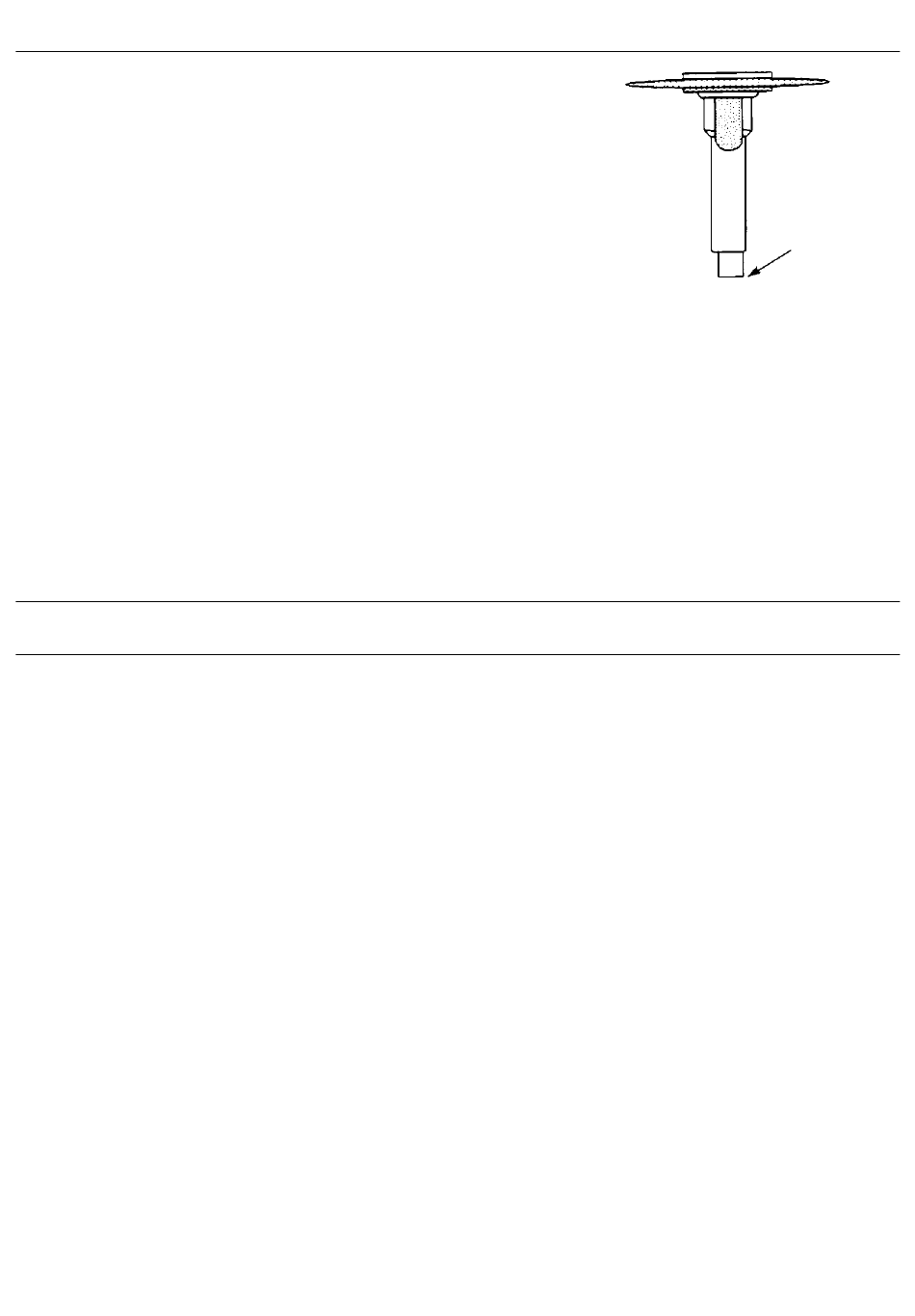

ensemble
tête de
brûleur
21
bague
d'air
