Instructions pour l'installateur
Ces instructions techniques intéressent plus parti-
culièrement les installateurs.
L'installation de l'appareil doit être effectuée par une
personne qualifiée. L'appareil est thermiquement
isolé et peut être appuyé à d'autres meubles qui ne
dépassent pas le plan de cuisson en hauteur (selon
les normes en vigueur; classe du degré de protec-
tion contre les risques d'incendie: type X).
Les appareils largeur 900 mm sont en classe 1; les
appareils largeur 540 mm et 650 mm sont en classe
2 s/cl 1 (selon norme EN30)
Cet appareil n'est pas raccordé à un dispositif d'é-
vacuation des produits de la combustion. Il doit être
installé et raccordé conformément aux règles d'ins-
tallation en vigueur. Une attention particulière se-
Fig. 8
ra accordée aux dispositions applicables en matiè-
re de ventilation, conformément aux arrêtés du 2
août 1977, du 24 mars 1982 et au DTU 61-1. Le
débit d'air nécessaire à la combustion doit être au
minumum de 2m
3
/h par kW de puissance.

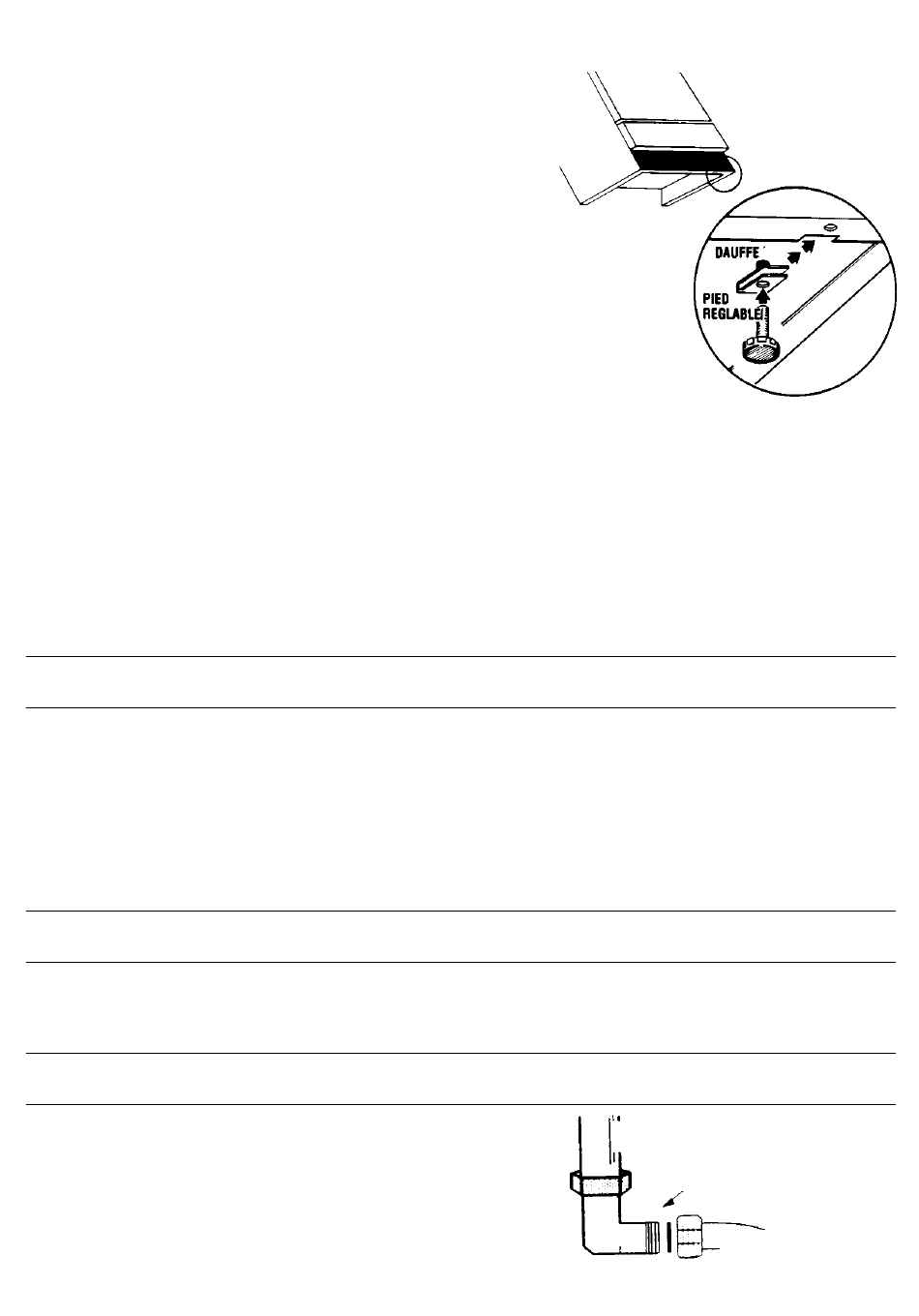

Dans l'enveloppe d'instructions, on trouve deux pe-
tits pieds avec leurs douilles qui, une fois installés dans leurs logements (sur le fond de
la cuisinière) permettent de mieux aligner celle-ci avec les meubles (Fig. 8).
Raccordement gaz
Il doit être effectuè conformément aux règlements indiqués ci-dessous. Dans tous les
cas, prévoir sur la canalisation d'arrivée de gaz un robinet d'arrêt, un détendeur, ou un
détendeur déclencheur pour le gaz propane. N'utilisez que des robinets, détendeurs et
tubes souples, détenteurs de la marque «NF GAZ» tuyau flexible à embout mécani-
que conforme à NF D 36-103 OU NF D 36-107 ou tuyau souple caoutchouc conforme
à NF D 36-101 ou NF D 36-102.
Raccordement par tuyau rigide
Après avoir démonté l'about porte-caoutchouc équipant l'appareil, raccordez directe-
ment à l'extrémité filetée du raccord de rampe.
Raccordement par tuyau flexible a embout mecanique
Après avoir démonté l'about porte-caoutchouc
rampe
èquipant l'appareil, vissez directement les
écrous du flexible sur le raccord de rampe d'u-
joint
ne part et sur le robinet d'arrêt de la canalisa-
tion d'autre part.
flexible
Nous conseillons ce type de raccordement.
