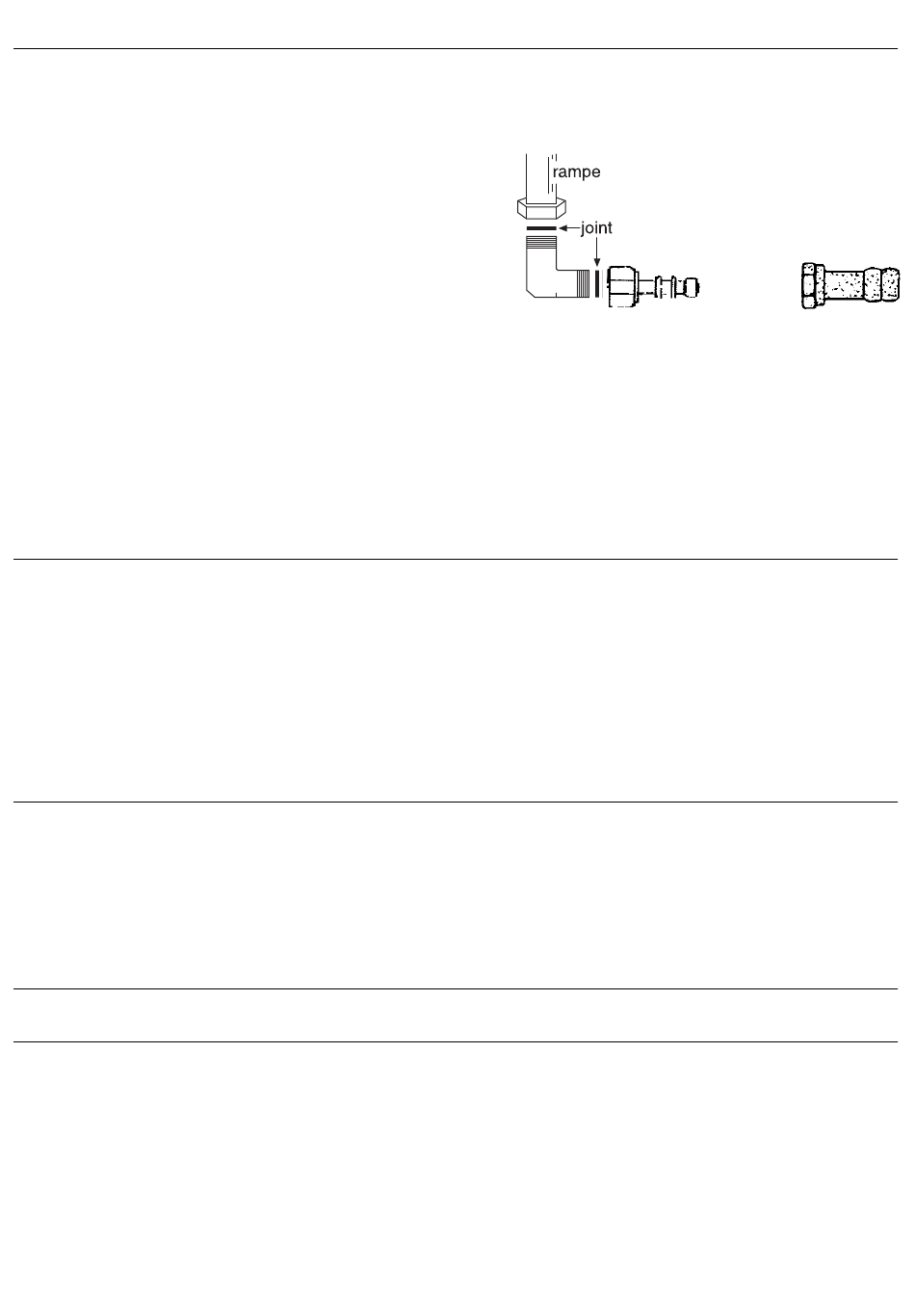

Raccordement par tube souple caoutchouc
Butane G30 - Après avoir démonté l'about
G20 équipant l'appareil vissez l'about NF G30
que vous trouverez dans le sachet d'injec-
teurs. Montez le tube souple correspondant
sur l'about d'une part, et sur le détendeur
d'autre part.
Naturel G20 - Montez le tube souple corres-
pondant sur l'about G20 équipant l'appareil
d'une part, et sur le robinet d'arrêt équipant
la canalisation d'autre part.
Dans tous les cas, assurez-vous de la présen-
ce du joint d'étanchéité. A l'issue des opéra-
tions de raccordement, contrôlez l'étachéité
à l'eau savonneuse, contrôle à la flamme in-
terdit. Le raccordement doit être fait de telle
sorte que le tube souple ne soit en aucun cas
en contact avec les parties chaudes de l'ap-
pareil.
Nous déconseillons ce type de raccordement
(à réserver uniquement sur les installations anciennes, n'offrant pas d'autre possibilité)
Appareil dans les blocs cuisines fixes Appareil libre
BUTANE
Rigide - Tube souple caoutchouc (1)
PROPANE Rigide - Tube souple caoutchouc (1)
NATUREL Rigide - Tuyau flexible à embouts
mécaniques
(1) sous réserve que le tube souple ou tuyau flexible soit visitable sur toute sa longueur.
Dans le cas où l'appareil est encastrable uniquement, il doit être incorporé dans des
éléments de cuisine ou juxtaposé à un meuble, ces éléments doivent être réalisés
dans des matériaux résistant à des températures elevées..
Le raccordement par tube souple caoutchouc n'est pas accepté pour les appareils
devant être encastrés entre les meubles de cuisine.
Mise en place des injecteurs
1 - Injecteurs de table
Pour accéder aux injecteurs, il est nécessaire:
— d'enlever la grille de table, de retirer les chapeaux de brûleurs et les têtes de brû-
leurs,
— de prendre la clé fournie avec l'appareil et dévisser les injecteurs.
De la même façon, replacer celui qui convient et le visser à fond.
2 - Injecteurs de grilloir
La démontage du brûleur de grilloir est nécessaire pour retirer l'injecteur, pour cela:
BUTANE
G30
Rigide - Tube souple
caoutchouc
Rigide - Tube souple
caoutchouc
Rigide - Tube souple caoutchouc
Tuyau flexibles à embouts méca-
niques
19
OU
NATUREL
G20
