Le dispositif pLoads peut gérer plusieurs installations, en fonction des exigences:
1.
programmateur des charges reliées;
2.
sectionnement des charges;
3.
collecteur des compteurs d'énergie;
4.
compteur des consommations (d'énergie, d'eau, de gaz ou de charges génériques).
Toutes ces fonctions peuvent être utilisées simultanément.
Nous illustrons ci-après les diff érents modes de raccordement.

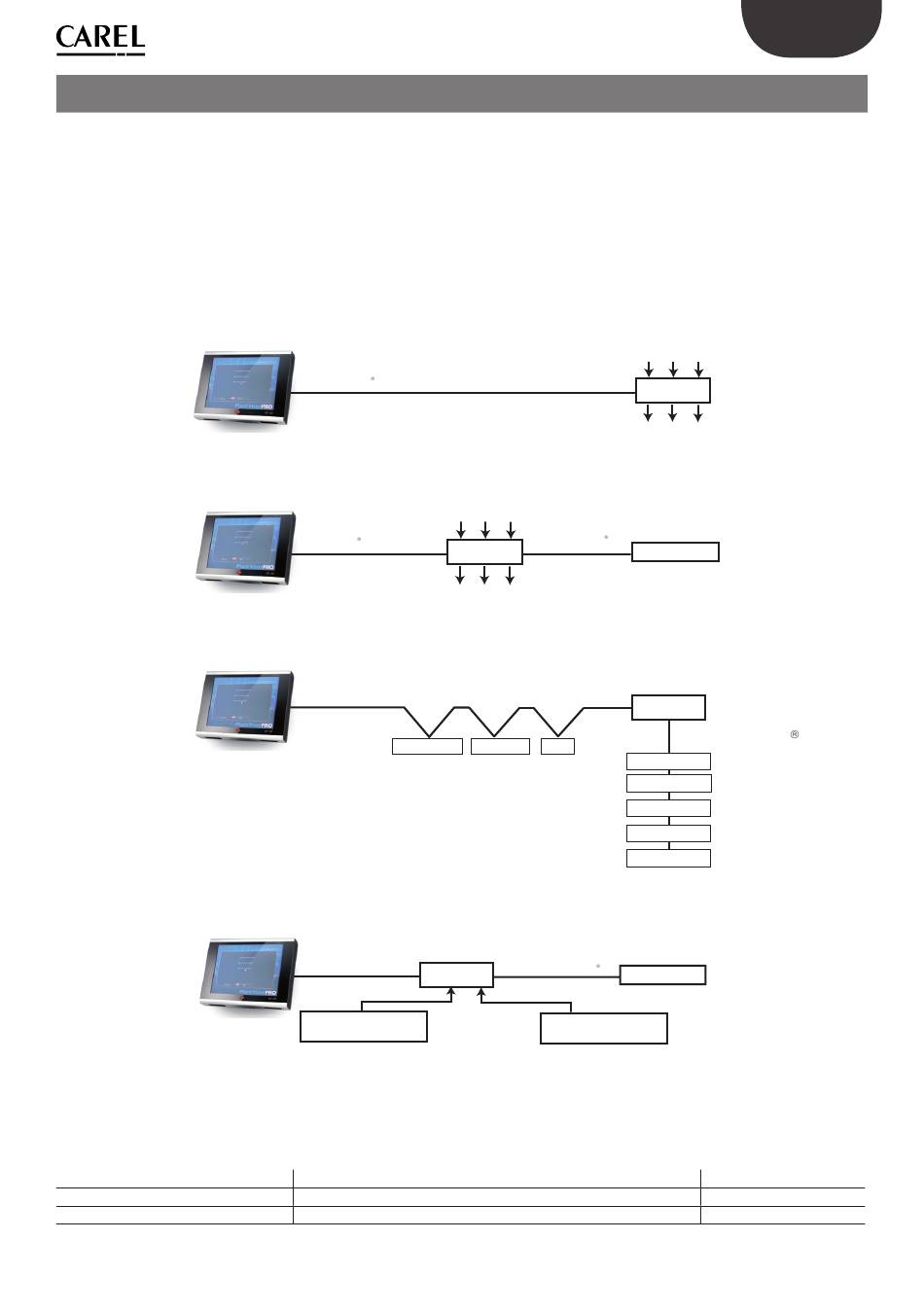

1. Programmateur des charges reliées
supervisore
2. Sectionnement des charges
supervisore
3. Collecteur des compteurs d'énergie
supervisore
4. Compteur des consommations
supervisore
Versions disponibles
Le contrôleur est disponible en deux versions, qui diff érent l'une de l'autre par le nombre d'E/S disponibles et
par les ports de communication présents (pour plus de détails, consulter le tableau entrées/sorties):
Type de matériel informatique Description
Compact
Large
1.
PRÉSENTATION
Linea RS485
Modbus / Carel
Fig. 1.a
Ingressi manuali
Linea RS485
Modbus / Carel
pLoads
Uscite carichi
Fig. 1.b
Linea RS485 CAREL
Centrale frigo
Fig. 1.c
Linea RS485
Modbus / Carel
pLoads
Contaimpulsi
(acqua, gas, energia)
Fig. 1.d
Écran incorporé + USB + RS485 optoisolée
Écran incorporé + USB + RS485 incorporée optoisolée
5
Ingressi manuali
pLoads
Uscite carichi
Linea RS485
Modbus
Energy meter1
pLoads
CDZ
MPX PRO
Energy meter1
Energy meter2
Energy meter3
Energy meter...
Energy meter12
Linea RS485
Modbus
Energy meter1
Misuratori di corrente
e tensione
pLoads - +040000132 - rel. 1.3 - 05.06.2013
FRE
Linea RS485 Modbus
Code CAREL
PLO550X30U000
PLO550L30UB00
