ISTRUZIONI D'USO
GB
INSTRUCTIONS FOR USE
MODE D'EMPLOI
F
Questo manuale deve essere letto e compreso in accordo al libretto generico "Istruzioni d'uso e manutenzione".
This manual must be read and followed in accordance with the generic "Instructions for Use and Maintenance" booklet.
Ce manuel doit être lu et compris en accord avec la notice générale " Mode d'emploi et d'entretien ".
Dieses Handbuch ist in Verbindung mit dem allgemeinen Handbuch " Gebrauchs- und Wartungsanleitung" zu lesen und zu verstehen.
Este manual debe leerse y comprenderse de acuerdo con el manual general "Instrucciones de uso y mantenimiento"
Este manual deve ser lido e interpretado de acordo com o livro genérico "Instruções de uso e manutenção"
53
S
E
R
I
E
S
Portata
Modello
Flow rate
Model
Débit
Modèle
Förderstrom
Modell
Caudal
Modelo
Fluxo
Modelo
l/min
SS1B1503
3.5
SS1B1505
5.0
SS1B1506
6.5
SS1B1507
7.0
SS1B1509
9.0
SS1B1511
11.0
SS1B1513
13.0
SS1B1514
14.0
SS1C1509
9.0
SS1C1511
11.0
SS1C1513
13.0
SS1C1515
15.0
INTERPUMPGROUP
Pressione
Pressure
Pression
Druck
Presión
Pressão
gpm
bar
MPa
0.92
150
15
1.32
150
15
1.72
150
15
1.85
150
15
2.38
150
15
2.91
150
15
3.43
150
15
3.70
150
15
2.38
150
15
2.91
150
15
3.43
150
15
3.96
150
15
D
BEDIENUNGSANLEITUNG
E
INSTRUCCIONES DE USO
P
g/m
rpm
t/m
upm
r/m
r/m
psi
Hp
2175
1450
1.4
2175
1450
1.9
2175
1450
2.5
2175
1450
2.7
2175
1450
3.5
2175
1450
4.3
2175
1450
5.1
2175
1450
5.5
2175
1750
3.5
2175
1750
4.3
2175
1750
5.1
2175
1750
5.8
INSTRUÇÕES DE USO
Potenza
Peso
Power
Weight
Puissance
Poids
Leistung
Gewicht
Potencia
Peso
Poder
Peso
kW
Kg
1.03
6.0
1.43
6.0
1.80
6.0
2.01
6.0
2.58
6.0
3.15
6.0
3.72
6.0
4.01
6.0
2.58
6.0
3.15
6.0
3.72
6.0
4.30
6.0
SS1
Ibs
Lt.
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
13.2
0.25
Publicité

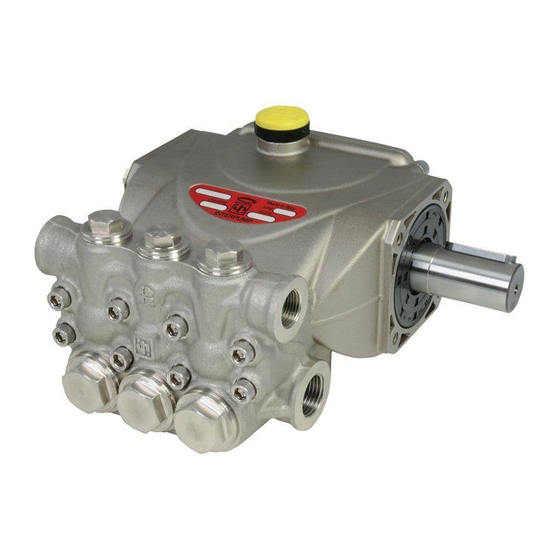

Manuels Connexes pour Interpump Group SS1B1503
