Sommaire des Matières pour Create Wind Flat

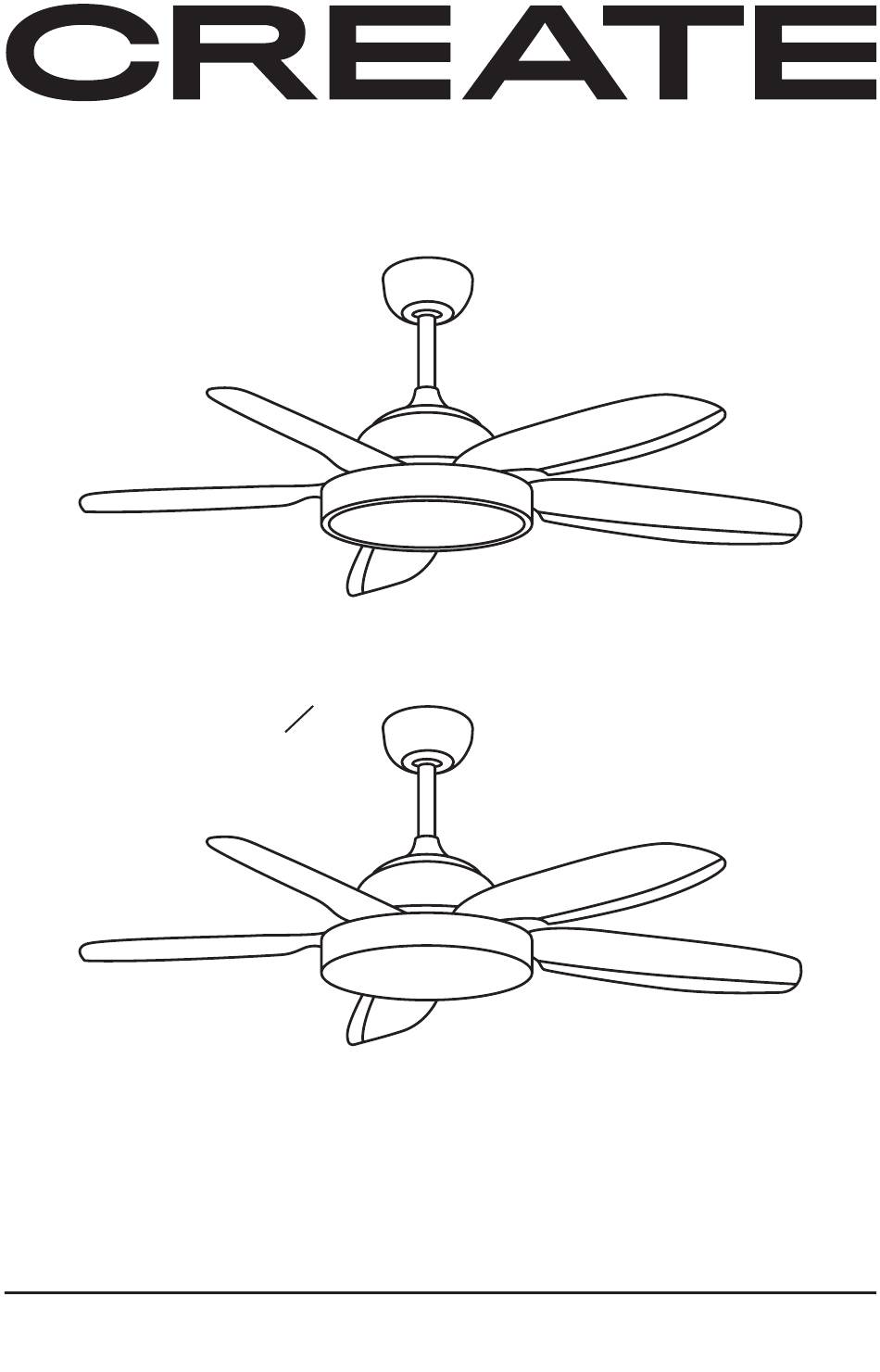

- Page 1 Wind Flat Montage manuel...
- Page 4 To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
- Page 5 INDIC E C o n te n u d e la b o îte É t a p e 1. Toi t e n b o i s É t a p e 1. Pla fon d en b é to n É...
- Page 6 CONTENU DE LA BOÎTE DRIVER POUR LED CANOPÉE DRIVER PLAQUE LED (x5) PALES ABAT-JOUR ÉLÉMENT DÉCORATIF SUPPORT + MOTEUR BARRE BARRE D'EXTENSION TÉLÉCOMMANDE SUPPORT DE MONTAGE ÉLÉMENT DÉCORATIF DU MOTEUR (1) VIS D'EXPANSION VIS POUR VIS À COUPLAGE DU KIT D'ÉQUILIBRAGE ÉLÉMENT DÉCORATIF + COUVRCLE COUVERCLE...
- Page 7 ÉTAPE 1. TOIT EN BOIS P I ÈC E S E T O U T I LS MATÉRIEL NON INCLUS (2) VIS À BOIS OPTIONNEL SELON LE TYPE DE TOIT Marquer au crayon les 4 trous de la pièce Si nécessaire, selon le type de toit, vous L dans le toit.
- Page 8 ÉTAPE 1. PLAFOND EN BÉTON PI È CE S E T O U TI LS MATÉRIEL NON INCLUS (1) VIS D'EXPANSION Démonter la pièce N le séparer en morceaux. Ø8 mm Marquer au plafond avec un crayon les 2 A l'aide d'un foret, réalisez les deux trous trous centraux de la pièce l, en utilisant la correspondants avec un foret de Ø8 mm.
- Page 9 Placer la pièce L faire correspondre ses Entrez la pièce dans l'ordre N2, N3 et en- trous avec les vis N1. Assurez-vous que suite l'écrou N4. les câbles de plafond sont d'un côté de la pièce L. Serrez la pièce N4 avec une clé n° 10, jusqu'à Assurez-vous que la pièce L il est parfai- ce que vous sentiez qu'elle est serrée.
- Page 10 ÉTAPE 1. PLAFOND SUSPENDU PIÈCES ET OUTILS MATÉRIEL NON INCLUS VIS DE FIXATION AVEC LEVIER À RESSORT Marquer au plafond avec un crayon les 2 À l'aide d'une perceuse, faites les deux trous centraux de la pièce L en utilisant la trous correspondants.
- Page 11 ÉTAPE 2. ASSEMBLAGE DU CORPS PRINCIPAL FLORÓN SUPPORT + MOTEUR ÉLÉMENT CHOISISSEZ LA HAUTEUR DONT DÉCORATIF DU VOUS AVEZ BESOIN MOTEUR Retirez la goupille de la Insérez la barre dans le trou de la pièce A. pièce I. Insérez la pièce M comme le Une fois les pièces insérées A et N, vous devez insérer les montre l'image.
- Page 12 À l'aide d'un tournevis, re- Insérez la barre en haut de Assurez-vous qu'aucun fil tirez les 2 vis du haut de la la pièce H. n'est pincé. pièce H. Une fois la barre insérée, Placer la pièce de verrouil- Remettez ensuite les deux placez la goupille de la lage sur la goupille afin vis en place pour que la...
- Page 13 ÉTAPE 3. CONNEXION À LA TERRE DRIVER TERMINAUX D'ÉPISSURE N'oubliez pas de mettre l'encoche sur le dessus noir du support Placez le support d'inclinaison de carrossage arrière afin que la pièce s'adapte correctement. dans la fente de la pièce L. Avant de continuer, vérifiez Une fois les câbles connec- Sélectionnez et connectez...
- Page 14 Une fois connecté, placez la Vous devrez regrouper les fils Connectez le câble L du dri- pièce O le visser jusqu'à ce restants dans la pièce B et les ver au câble PHASE de votre qu'il soit bien fixé. câbles phase et neutre de son installation.
- Page 15 Enfin, à l'aide d'un tournevis, serrez les vis pour que la pièce soit bien fixée. ÉTAPE 4. ASSEMBLAGE DES PALES (x5) PALES Retirez les 15 vis du haut de la pièce H à utiliser plus tard dans l'assemblage des pales. Insérez la lame E dans l'une des rainures de la pièce H jusqu'à...
- Page 16 Répétez l'étape avec les 4 lames restantes en vous assurant qu'elles sont parfaitement fixées. ÉTAPE 5. PLACEMENT DE L’ÉLÉMENT DÉCORATIF À l'aide d'un tournevis, retirez les 3 vis centrales du moteur Faites passer les câbles du pour une utilisation ultérieure. moteur dans le trou central de la pièce G.
- Page 17 Placer la pièce G aligner Serrez fermement les vis retirées à l'étape 1 afin que la pièce ses trous avec les trous du G est correctement attaché. moteur. OPTION AVEC KIT LED ÉTAPE 6. CONNEXION DE LA CARTE LED DRIVER POUR LED PLAQUE LED Connectez les câbles de la partie pilote (C) avec ceux de la Une fois connecté, placez le...
- Page 18 Ensuite, placez le pilote dans la partie G sur le côté des aimants sans couvrir aucune LED. ÉTAPE 7. PLACER LE ABAT-JOUR ABAT-JOUR Placer la pièce F dans la pièce G jusqu'à ce qu'il s'adapte correctement comme indiqué sur l'image. N'oubliez pas de vérifier que la pièce F va bien. Une fois vérifié, vous pourrez bran- cher l'électricité...
- Page 19 OPTION SANS KIT LED ÉTAPE 8. PLACEMENT DU COUVERCLE COUVERCLE VIS À COUVRCLE COUPLAGE DU COUVERCLE Faites passer soigneusement les câbles du ventilateur à l'intérieur de la pièce S oui les sortir à travers le grand trou latéral de la pièce. Puis visser la pièce S et vérifiez que restes solide- ment fixé...
- Page 20 Prenez ensuite la pièce Q et vissez la vis R dans l'écrou S préalablement placé sur le ven- tilateur. Une fois la pièce en place, vous pouvez brancher l'électricité et profiter de votre nouveau ventilateur. FRANÇAIS...
- Page 21 KIT D'ÉQUILIBRAGE DE LAME Votre ventilateur de plafond peut avoir des problèmes de balancement des pales lors de son fonctionnement en raison d'irrégularités dans les pales ou les supports. De plus, un montage incorrect du système ou des roulements tordus peuvent entraîner des problèmes supplé- mentaires.
