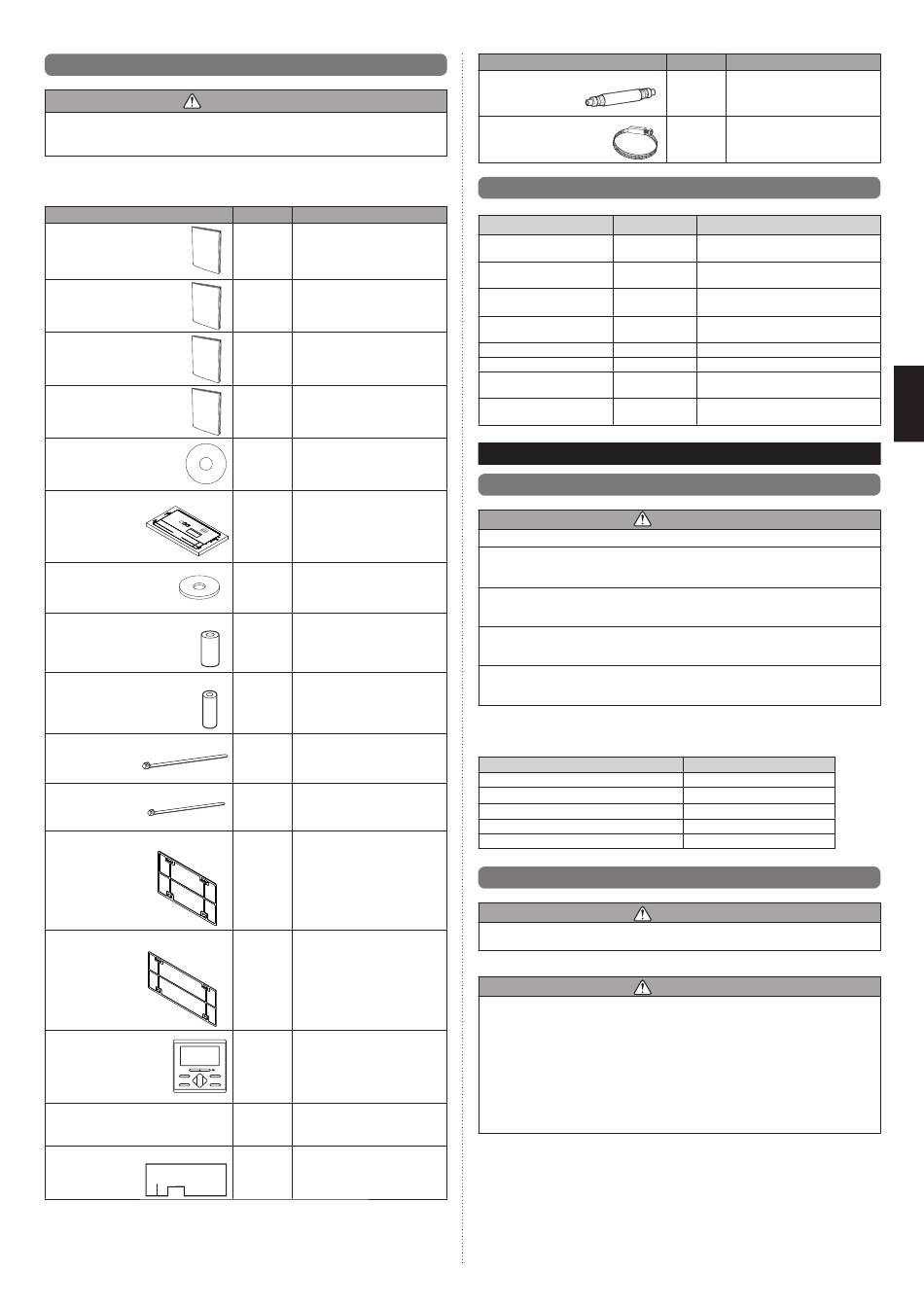

2. 3. Accessoires
AVERTISSEMENT
Pour l'installation, veillez à utiliser les pièces fournies par le fabricant ou autres pièces recommandées.
L'utilisation de pièces non recommandées peut être la cause d'accidents graves, tels
que chute de l'appareil, fuites d'eau, choc électrique ou incendie.
• Les pièces d'installation suivantes sont fournies. Utilisez-les en respectant les indications.
• Conservez le Manuel d'installation dans un endroit sûr et ne jetez aucun autre accessoire,
jusqu'à ce que les travaux d'installation soient terminés.
Nom et forme
Manuel d'installation
(Unité intérieure)
Manuel d'utilisation
(Unité intérieure)
Manuel d'installation
(Télécommande fi laire)
Manuel d'utilisation
(Télécommande fi laire)
Mode d'emploi
(CD-ROM)
Gabarit (Haut de la boîte)
Rondelle
Manchon d'isolation thermique (grand)
Manchon d'isolation thermique (petit)
Serre-câble (grand)
Serre-câble (Moyen)
Filtre (petit)
Filtre (grand)
Télécommande fi laire
(type à 2 fi ls)
Accessoires de télécommande
Isolation du tuyau de vidange B
Qté
Description
1
(Ce manuel)
1
1
1
1
Pour la découpe des ouvertures
dans le plafond Également utilisé
1
comme emballage
Pour la suspension de l'unité
8
intérieure au plafond
Pour tuyau d'assemblage côté
1
intérieur
(tuyau à gaz)
Pour tuyau d'assemblage côté
1
intérieur (tuyau de liquide)
Pour la fi xation de l'isolant
4
thermique
Pour la fi xation du câble de la
2
télécommande
2
(AR07/09/
12/14)
2 (AR18)
Pour le fonctionnement du
1
climatiseur
Reportez-vous au manuel
1 jeu
d'installation pour la
télécommande
Isole le tuyau de vidange et le
1
tuyau en vinyle
Nom et forme
Tuyau de vidange
Collier de serrage
2. 4. Pièces en option
Noms des pièces
N° de modèle
Télécommande fi laire
UTY-RNN M
Télécommande fi laire
UTY-RNR Z
Télécommande fi laire
UTY-RSR
simple
UTY-RHR
Unité de réception infra-
UTY-LBT M
rouge
Capteur distant
UTY-XSZX
Interface LAN sans fi l
UTY-TFSXZ1
Kit de raccordement ex-
UTY-XWZXZG
terne
Grille du volet automatique
UTD-G S -W
3. SPÉCIFICATIONS GÉNÉRALES
3. 1. Sélection du matériau des tuyaux
N'utilisez pas de tuyaux existants.
Utilisez des tuyaux dont les faces internes et externes sont propres et exemptes de
substances contaminantes susceptibles de provoquer des problèmes lors de l'utilisation
(soufre, oxyde, poussière, chutes de découpe, huile ou eau).
Il est nécessaire d'utiliser des tuyaux de cuivre sans raccord.
Matériau : Tuyaux de cuivre sans raccord désoxydés au phosphore
Il est souhaitable que la quantité d'huile résiduelle soit inférieure à 40 mg/10 m.
N'utilisez pas de tuyaux de cuivre dont une portion est écrasée, déformée ou décolorée
(en particulier sur la face interne). Cela pourrait provoquer l'obstruction de la valve de
détente ou du tube capillaire par des substances contaminantes.
Si vous choisissez un mauvais tuyau, les performances seront moindres. Un climatiseur
utilisant du réfrigérant R410A générant une pression plus élevée qu'un climatiseur utili-
sant du réfrigérant classique (R22), il est important de choisir des matériaux adéquats.
• Les épaisseurs des tuyaux de cuivre utilisés avec le R410A sont indiquées dans le tableau.
• N'utilisez jamais des tuyaux de cuivre plus fi ns que ceux indiqués dans le tableau, même
s'ils sont disponibles dans le commerce.
Diamètre extérieur du tuyau [mm (po.)]
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
15,88 (5/8)
19,05 (3/4)
3. 2. Exigence relative aux tuyaux
Reportez-vous au Manuel d'installation de l'unité extérieure pour une description de la
longueur du tuyau de raccordement, ou pour la différence de hauteur admissible.
• Utilisez un tuyau muni d'une isolation thermique résistant à l'eau.
Installez une isolation thermique autour des tuyaux de gaz et des tuyaux de liquide.
Le non-respect de cette précaution peut provoquer des fuites d'eau.
Utilisez un isolant thermique résistant à des températures supérieures à 120 °C
(modèle à inversion de cycle uniquement). En outre, si le taux hygrométrique sur
le lieu d'installation du circuit de réfrigérant risque de dépasser 70 %, installez une
isolation thermique autour du tuyau de réfrigérant.
Si le taux hygrométrique prévu est de 70 à -80 %, utilisez une isolation thermique d'une
épaisseur minimale de 15 mm ; si le taux hygrométrique prévu dépasse 80 %, utilisez
un isolant thermique d'une épaisseur de 20 mm ou plus. Si l'isolation thermique utili-
sée n'est pas suffi samment épaisse, de la condensation peut se former à sa surface.
Utilisez un isolant thermique avec une conductivité thermique de 0,045 W/(m·K) au
maximum (à 20 °C).
Qté
Description
Pour l'installation du tuyau
1
d'évacuation
VP25 (D.E. 32, D.I. 25)
Pour l'installation du tuyau de
1
vidange
Résumé
Pour le fonctionnement du climatiseur
(type à 3 fi ls)
Pour le fonctionnement du climatiseur
(type à 2 fi ls)
Pour le fonctionnement du climatiseur
(type à 2 fi ls)
Pour le fonctionnement du climatiseur
Capteur de température de la pièce
Pour l'application
Pour le port de sortie de contrôle
Grille de sortie d'air avec volet auto-
matique
ATTENTION
Épaisseur [mm]
0,8
0,8
0,8
1,0
1,2
ATTENTION
ATTENTION
Fr-2
