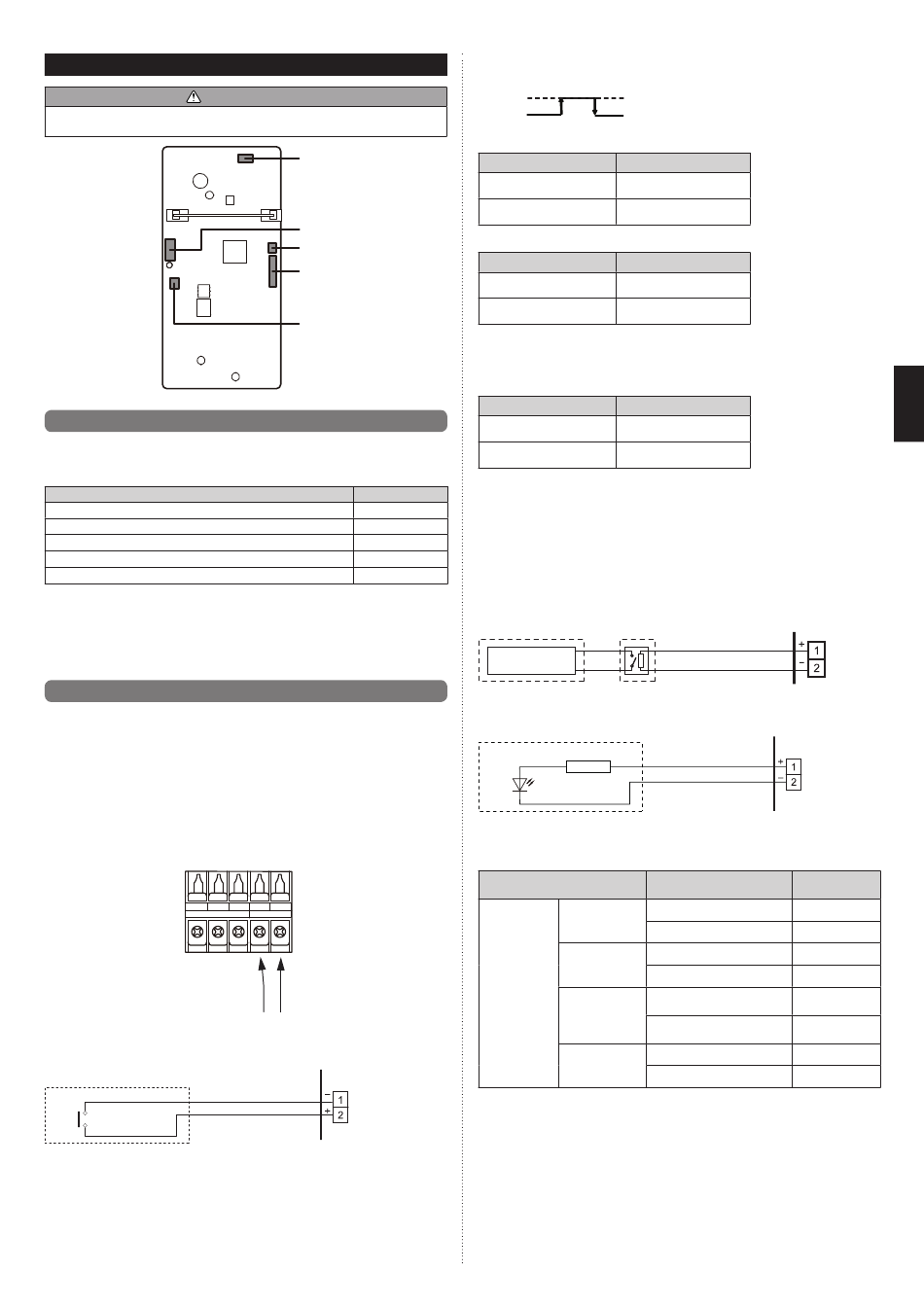

10. PIÈCES EN OPTION
AVERTISSEMENT
La réglementation en matière de câble change avec chaque localité, référez-vous
conformément aux règles locales.
10. 1. Pièces en option
Ce climatiseur peut être connecté avec les kits optionnels suivants.
Pour plus de détails sur l'installation de pièces en option, consultez le manuel d'installation
de chaque article.
Type d'option
UTY-XWZXZG (câble de connexion)
UTY-XSZX (capteur distant)
UTY-LBTM (Récepteur IR)
UTD-GS-W (Grille du volet automatique)
Autres pièces en option
*1 : Pour le réglage de borne de sortie externe, consultez la fonction n° 60 dans « 8. RÊ-
GLAGE DES FONCTIONS ».
*2 : Les autres options (adaptateur WLAN, convertisseurs, etc.) peuvent éventuellement
être raccordées. Pour des détails, veuillez consultez les données techniques.
Remarques : Les options de connexion au CN65 ne peuvent pas être utilisées simulta-
nément.
10. 2. Entrée et sortie externe
10.2.1. Entrée externe
• Des fonctions de l'appareil intérieur telles que Opération/Arrêt ou Arrêt forcé peuvent
être initiées en utilisant des bornes de l'appareil interne.
• Le mode « Opération/Arrêt » ou le mode « Arrêt forcé » peuvent être sélectionnés avec
le réglage des fonctions de l'unité intérieure.
• Un câble à paire torsadée (22 AWG) doit être utilisé. La longueur maximale du câble et
de 150 m (492 pi.).
• Utilisez un câble d'entrée et de sortie externe de dimensions extérieures appropriées
en fonction du nombre de câbles à installer.
• Le branchement des fi ls doit être distinct du câble d'alimentation.
Y1 Y2
TO REMOTE CONTROL UNIT
● Borne à contact sec
Si une alimentation n'est pas nécessaire au dispositif d'entrée que vous souhaitez raccordez,
utilisez la Borne à contact sec.
*1
Appareil connecté
*1 : Le commutateur peut être utilisé à la condition suivante : CC 12 V à 24 V, 1 mA à 15 mA.
CN65
CN11
CN47
CN48
CN8
N° de connecteur
CN47*1
CN8
CN48
CN11
CN65*2
Borne
Y3 1 2
Ex IN
Appareil connecté
Borne
(Entrée externe)
Comportement du fonctionnement
● Type de signal d'entrée
MARCHE
Front
ARRÊT
● Lorsque le réglage de la fonction est en mode 1 « Opération/Arrêt ».
Signal d'entrée
OFF(Arrêt) → ON (Marche) Opération
ON (Marche) → OFF(Arrêt) Arrêt
● Lorsque le réglage de la fonction est en mode « Arrêt forcé ».
Signal d'entrée
OFF(Arrêt) → ON (Marche) Arrêt forcé
ON (Marche) → OFF(Arrêt) Normal
* Lorsque l'arrêt forcé est déclenché, l'unité intérieure s'arrête et l'utilisation de
Opération/Arrêt par une télécommande est restreinte.
● Lorsque le réglage de la fonction est en mode 2 « Opération/Arrêt ».
Signal d'entrée
OFF(Arrêt) → ON (Marche) Opération
ON (Marche) → OFF(Arrêt) Arrêt (R.C. désactivé)
10.2.2. Sortie externe
• Un câble à paire torsadée (22AWG) doit être utilisé. La longueur maximale du câble et
de 25 m (82 pi.).
• Utilisez un câble d'entrée et de sortie externe de dimensions extérieures appropriées
en fonction du nombre de câbles à installer.
• Tension de sortie : Haute 12 V ± 2 V cc, basse 0 V.
• Intensité admissible : 50mA
Sélection de la sortie
● Lors de l'interverrouillage avec un périphérique externe
Appareil
connecté
Relais (acheté localement)
ou
● Lors de l'affi chage de « Opération/Arrêt »
Résistance
DEL
Appareil connecté
Comportement du fonctionnement
*Si le réglage de fonction « 60 » est réglé sur « 00 »
Réglage des fonctions
Arrêt
00
Opération
Normal
09
Erreur
60
Arrêt du ventilateur de
l'unité intérieure
10
Fonctionnement du ventilateur
de l'unité intérieure
Chauffage externe Arrêt
11
Chauffage externe Marche
Commande
Commande
Commande
Carte de
circuit imprimé
Carte de circuit
imprimé
CN47
Tension de
État
sortie
12 V cc
12 V cc
12 V cc
0 V
12V cc
CN47
0V
0V
0V
