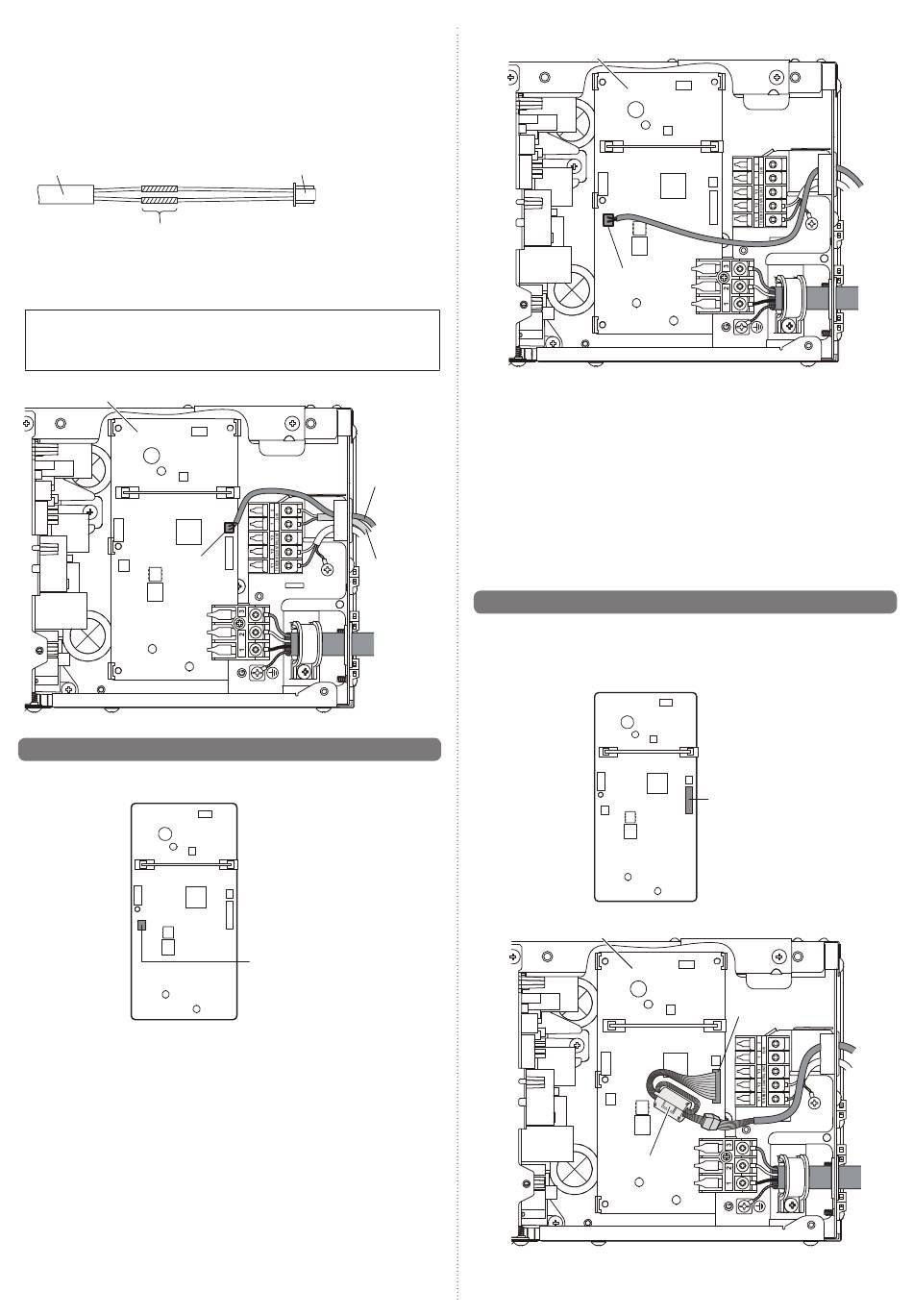

10.2.3. Méthodes de branchement
Modifi cation des fi ls
• Dénudez le câble relié au connecteur du kit de câblage.
• Dénudez le câble acheté localement. Utilisez un manchon connecteur d'isolation serti
pour raccorder le câble fourni sur site et le câble du kit de câblage.
• Raccordez le fi l à l'aide de soudure.
IMPORTANT : Assurez-vous d'isoler la connexion entre les fi ls.
Acheté localement
Soudez et isolez les pièces connectées.
• Connexion des fi ls aux bornes.
Utilisez des cosses à anneau munies de manchons isolants pour effectuer le raccorde-
ment au bloc de jonction.
• Bornes de connexion et organisation du câblage
Dans la fi gure suivante, toutes les connexions possibles sont effectuées pour la
description.
Dans une installation réelle, les connexions diffèreront en fonction des exigences de
chaque installation.
Carte de circuit imprimé de télécommande
CN47
10. 3. Capteur distant (Pièces en option)
Méthode de raccordement
• Bornes de branchement
Fr-13
Pièces en option
Fil de sortie externe
Sortie externe
Entrée externe
Capteur distant
Remote sensor
(CN8)
terminal (CN8)
• Organisation du câblage
Carte de circuit imprimé de télécommande
CN8
• Retirez le connecteur existant et remplacez-le par le connecteur du capteur distant
(assurez-vous d'utiliser le connecteur approprié).
• Le connecteur d'origine doit être isolé pour garantir qu'il n'entrera pas en contact avec
d'autres circuits électriques.
• Utilisez un trou de conduit lorsque le câble de la sortie externe est utilisé.
Réglage de la correction de la température de la pièce
Lorsqu'un capteur distant est raccordé, confi gurez le réglage des fonctions de l'unité
intérieure comme indiqué ci-dessous.
• Numéro de fonction « 30 » :
Réglez le Numéro de réglage sur « 00 ». (Défaut)
• Numéro de fonction « 31 » :
Réglez le Numéro de réglage sur « 02 ».
* Consultez «7.4. Réglage des fonctions » pour plus de détails sur le Numéro de
fonction et le Numéro de réglage
10. 4. Récepteur IR (Pièces en option)
• Pour la méthode d'installation, veuillez consulter le MANUEL D'INSTALLATION du
Récepteur IR.
Méthode de raccordement
• Bornes de branchement
• Organisation du câblage
Carte de circuit imprimé de télécommande
Âme
Borne du
IR receiver unit
récepteur IR
terminal (CN48)
(CN48)
CN48
