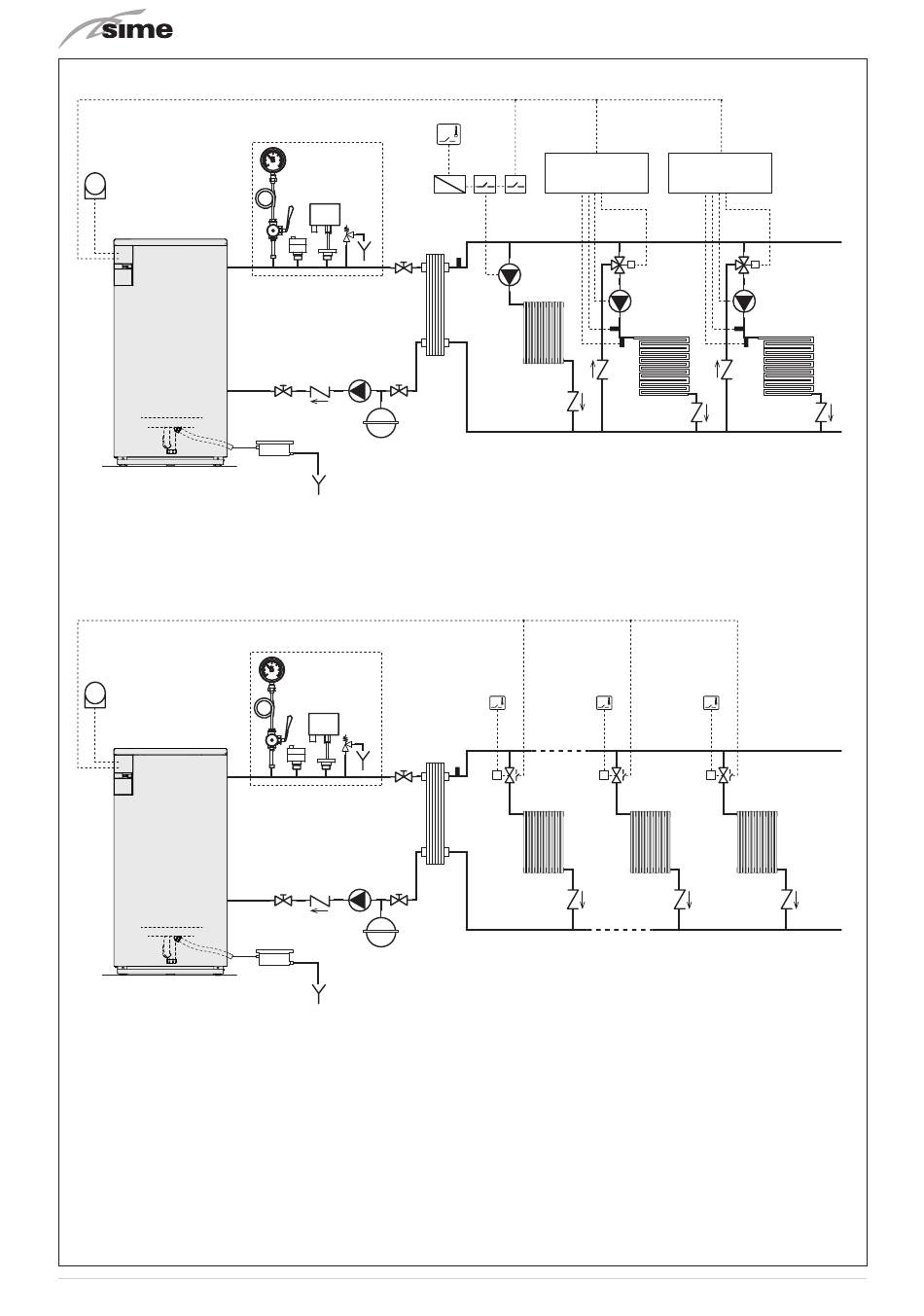

Schéma hydraulique chauffage
SE
TA
REMARQUE: En cas d'installations avec CHAUDIÈRE SIMPLE, ils peuvent être gérés jusqu'à deux installations MIX ou deux groupes
d'installations MIX, en installant les accessoires optionnels KIT ZONE MIX 1 (code 8092275) et KIT ZONE MIX 2 (cod. 8092276).
Lorsque les installations, qui utilisent des chaudières ALU HE simples ou en cascade, sont gérées par des systèmes MODBUS,
LES KITS Sime pour gérer les circuits mixtes et le circuit solaire NE PEUVENT PAS ÊTRE UTILISÉS, IL FAUT ALORS UTILISER DES
DISPOSITIFS EXTERNES.
Schéma hydraulique avec vanne de zone
SE
TA
LÉGENDE :
SE Sonde de température externe
TA Thermostat d'ambiance
activation de la chaudière
M Départ chaudière
R Retour chaudière
SP Échangeur à plaques
(solution conseillée)
Pcp Pompe circuit primaire
NC Neutralisateur de
condensation
SA Sonde auxiliaire (Sonde Re-
foulement Installations, SMi)
TZ1 Thermostat d'ambiance de zone
32
Seulement pour l'Italie
GS
Vsic
M
Pcp
R
NC
Seulement pour l'Italie
GS
Vsic
M
SP
Pcp
R
NC
RL1 Relais de zone
P1 Pompes zone directe
GS Groupe des sécurités INAIL
(seulement pour l'Italie)
TZ1÷TZ3 Thermostats d'ambiance de zone
VZ1÷VZ3 Vannes de zone
Kit Zone Mix 1
(seulement pour des installations avec
chaudière SIMPLE)
VMIX 1 Vanne de mélange installa-
tion MIX 1
PMIX 1 Pompe installation MIX 1
TZ1
Kit Zone Mix 1
cod. 8092275
RL1
P1
SA
SP
TZ1
SA
VZ1
Kit Zone Mix 2
cod. 8092276
VMIX 1
P MIX 1
Smz1 Smz2
Ts1 Ts2
TZ2 TZ3
VZ2 VZ3
Ts1 Thermostat de sécurité ins-
tallation MIX 1
Smz1 Sonde de départ zone 1
Kit Zone Mix 2
(seulement pour des installations avec
chaudière SIMPLE)
VMIX 2 Vanne de mélange installation
MIX 2
PMIX 2 Pompe installation MIX 2
Ts2 Thermostat de sécurité ins-
tallation MIX 2
Smz2 Sonde de départ zone 2
VMIX 2
P MIX 2
