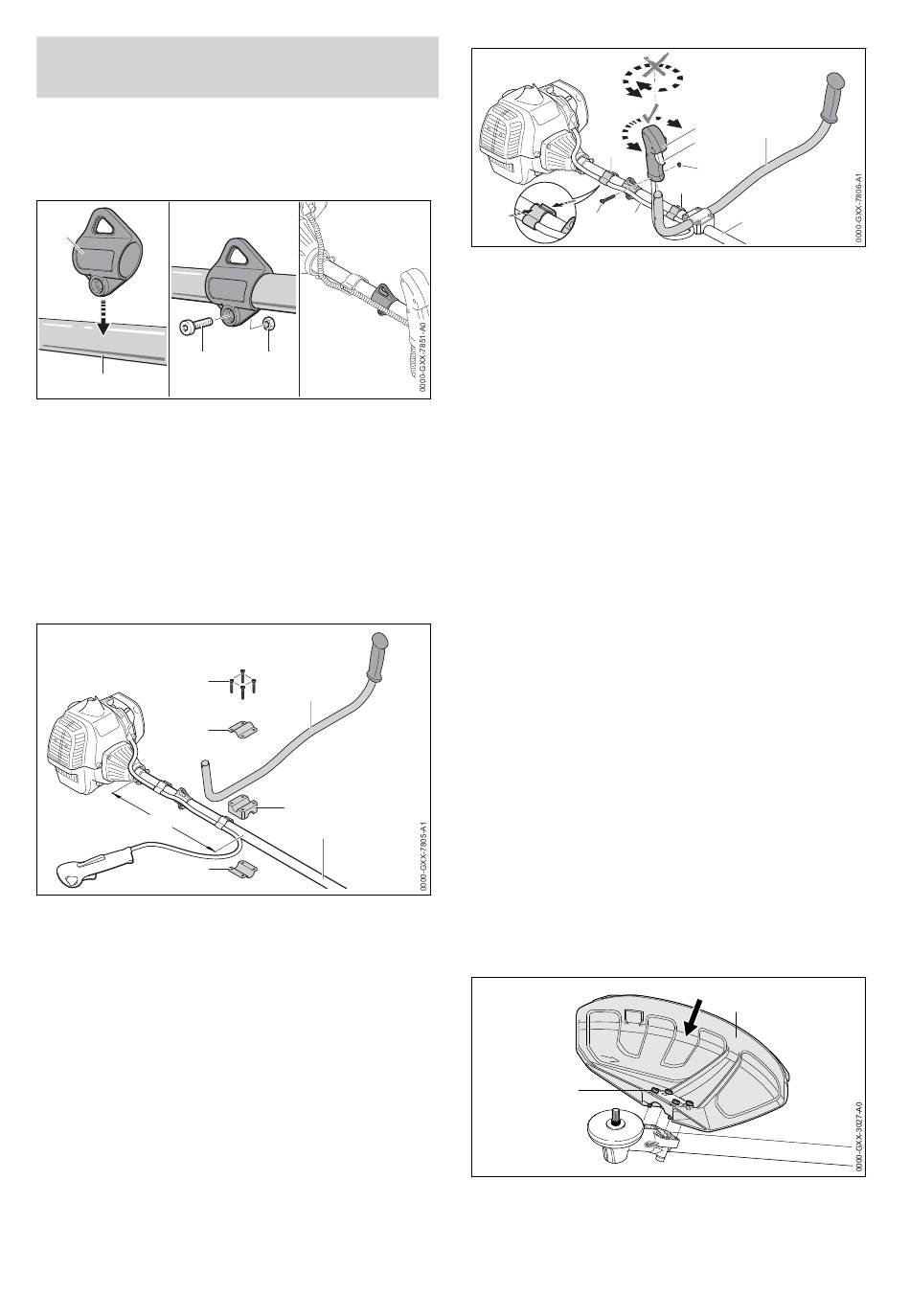

6 Assemblage de la débroussailleuse
6
Assemblage de la débrous‐
sailleuse
6.1
Montage de l'anneau de sus‐
pension
► Arrêter le moteur.
1
3
2
► Appliquer l'anneau de suspension (1) sur le
tube (2) et l'emboîter sur le tube (2).
► Monter l'écrou (4).
► Visser et serrer fermement la vis (3).
L'anneau de suspension ne doit plus être
démonté.
6.2
Montage du guidon
► Arrêter le moteur.
1
2
a
6
► Dévisser les vis (1).
► Appliquer la pièce de serrage (4) avec la
mâchoire de serrage inférieure (6) sur le
tube (5), à une distance a = 35 cm.
► Mettre le guidon (3) dans la pièce de ser‐
rage (4).
Ne pas fixer le guidon (3) en le serrant sur la
partie coudée.
► Poser la mâchoire de serrage supérieure (2)
et l'ajuster de telle sorte que les orifices coïnci‐
dent.
► Visser les vis (1).
► Faire pivoter le guidon (3) vers le haut et le
positionner par rapport à l'outil de coupe.
► Serrer fermement les vis (1).
0458-507-7521-B
4
3
4
5
12
9
11
► Passer la poignée de commande (7) et le
câble de commande des gaz (11) par-dessus
le tube (5) en veillant à ne pas faire tourner la
poignée de commande (7).
► Dévisser la vis (9).
► Placer la poignée de commande (7) sur le gui‐
don (3) de telle sorte que le trou de la poignée
de commande (7) coïncide avec le trou du gui‐
don (3) et que la gâchette d'accélérateur (8)
soit orientée en direction du carter de réduc‐
teur.
► Monter l'écrou (10).
► Visser et serrer fermement la vis (9).
► Positionner l'attache de câble de commande
des gaz (12) et le câble de commande des
gaz (11) sur le tube.
En posant le câble de commande des
gaz (11), il faut veiller à ce qu'il ne soit pas plié
et ne forme pas de courbes trop serrées – la
gâchette d'accélérateur doit pouvoir être
actionnée facilement.
► Comprimer l'attache de câble de commande
des gaz (12).
L'attache de câble de commande des gaz (12)
s'encliquette avec un déclic audible.
Le guidon ne doit plus être démonté.
6.3
Montage et démontage du
capot protecteur
6.3.1
Montage du capot protecteur
► Arrêter le moteur.
2
► Pousser le capot protecteur (1) à fond dans
les pièces de guidage prévues sur le carter de
réducteur.
► Visser et serrer fermement les vis (2).
français
7
3
8
10
12
5
1
37
