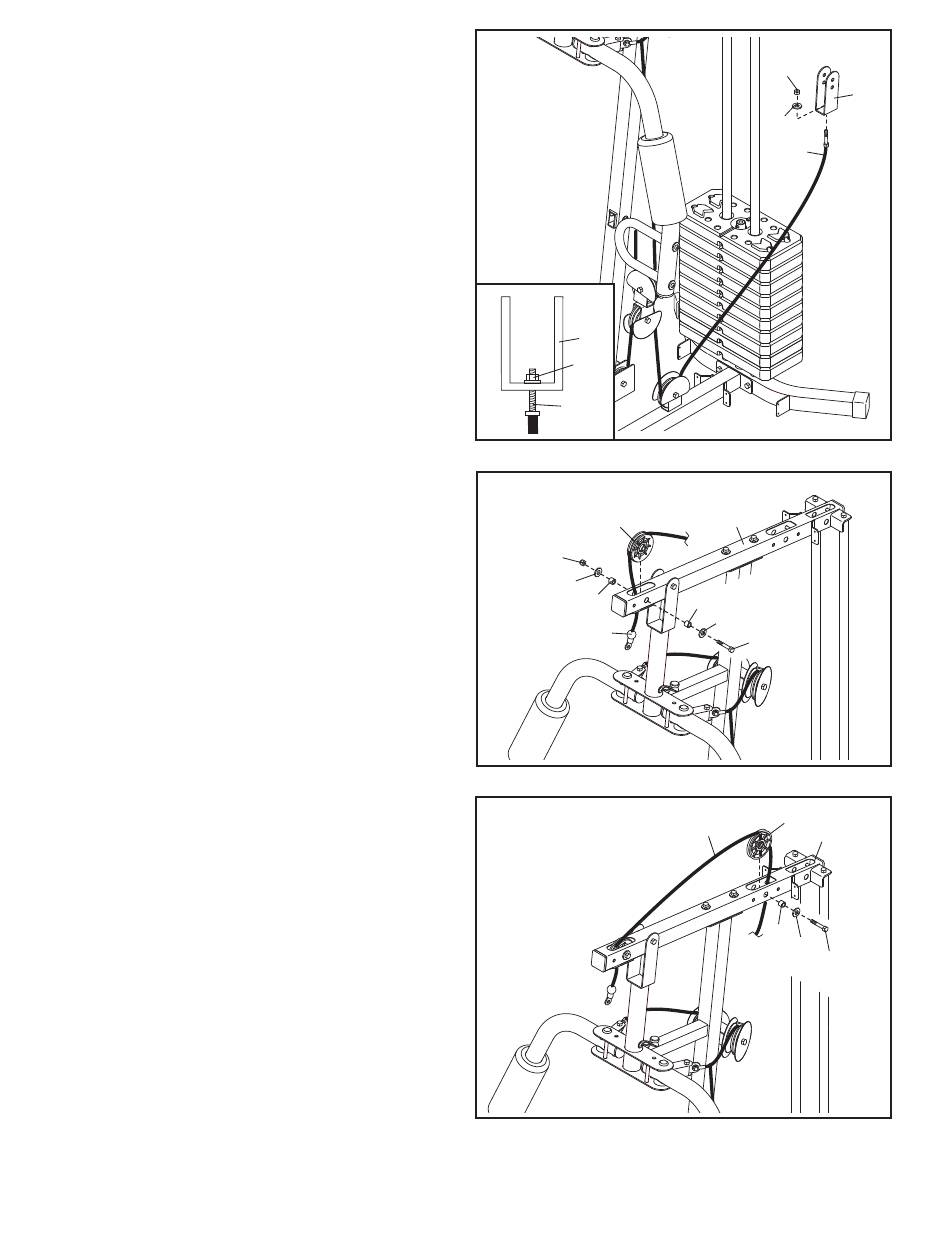

24. Fixez le Câble Inférieur (53) au Support en
« U » (45) à lʼaide dʼune Rondelle de M8 (59) et
dʼun Écrou de Verrouillage de M8 (58).
Voir le dessin en médaillon. Ne serrez pas
trop lʼÉcrou de Verrouillage de M8 (58) ; il
devrait être enfilé sur l'extrémité du Câble
Inférieur (53) de telle sorte que nʼapparais-
sent que deux filetages au-dessus de
lʼÉcrou de Verrouillage.
25. Localisez le Câble Supérieur (55). Acheminez
le Câble Supérieur vers le haut à travers le
Cadre Supérieur (4) et par-dessus une Poulie
Épaisse (48).
Attachez la Poulie Épaisse (48) à lʼintérieur du
Cadre Supérieur (4) à lʼaide dʼun Boulon de
M10 x 67mm (71), de deux Rondelles de M10
(57), de deux Bagues dʼEspacement de 13mm
(52) et dʼun Écrou à Verrouillage de M10 (56).
26. Acheminez le Câble Supérieur (55) au-dessus
dʼune Poulie Mince (47) et vers le bas à travers
le Cadre Supérieur (4).
Attachez la Poulie Mince (47) à lʼintérieur du
Cadre Supérieur (4) à lʼaide dʼun Boulon de
M10 x 67mm (71), dʼune Rondelle de M10 (57)
et dʼune Bague dʼEspacement de 11mm (86).
Veillez à ce que la Poulie Mince ne tombe
pas du Cadre Supérieur pendant que vous
effectuez les étapes 27 et 28.
