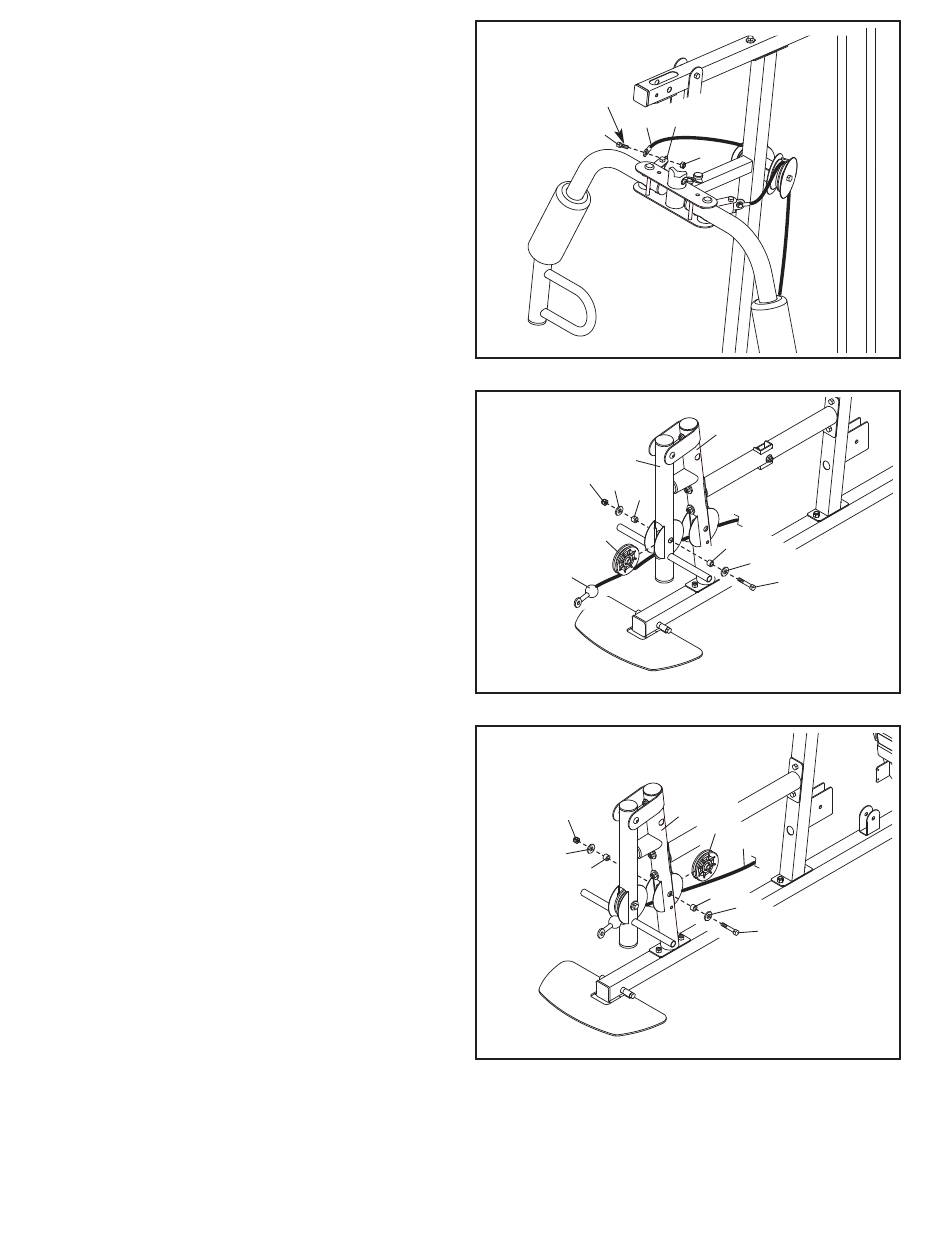

18. Appliquer de la graisse à un Boulon à
Épaulement de M8 x 22mm (65).
Attachez le Câble des Bras (54) au Pivot de
Câble (39) droit à lʼaide du Boulon à
Épaulement de M8 x 22mm (65) et dʼun Écrou
à Verrouillage de M8 (58).
19. Localisez le Câble Inférieur (53). Acheminez
le Câble Inférieur à travers le Levier pour
Jambes (8) et de la Jambe Avant (7).
Attachez la Poulie Épaisse (48) à lʼintérieur du
Levier pour Jambes (8), au-dessus du Câble
Inférieur (53), à lʼaide dʼun Boulon de M10 x
67mm (71), de deux Rondelles de M10 (57), de
deux Bagues dʼEspacement de 13mm (52) et
dʼun Écrou de Verrouillage de M10 (56).
20. Attachez la Poulie Épaisse (48) à lʼintérieur de
la Jambe Avant (7), au-dessus du Câble
Inférieur (53), à lʼaide dʼun Boulon de M10 x
67mm (71), de deux Rondelles de M10 (57), de
deux Bagues dʼEspacement de 13mm (52) et
dʼun Écrou de Verrouillage de M10 (56).
18
Graisse
54 39
65
19
8
56
57
52
48
53
20
56
57
52
14
58
7
52
57
71
7
48
53
52
57
71
