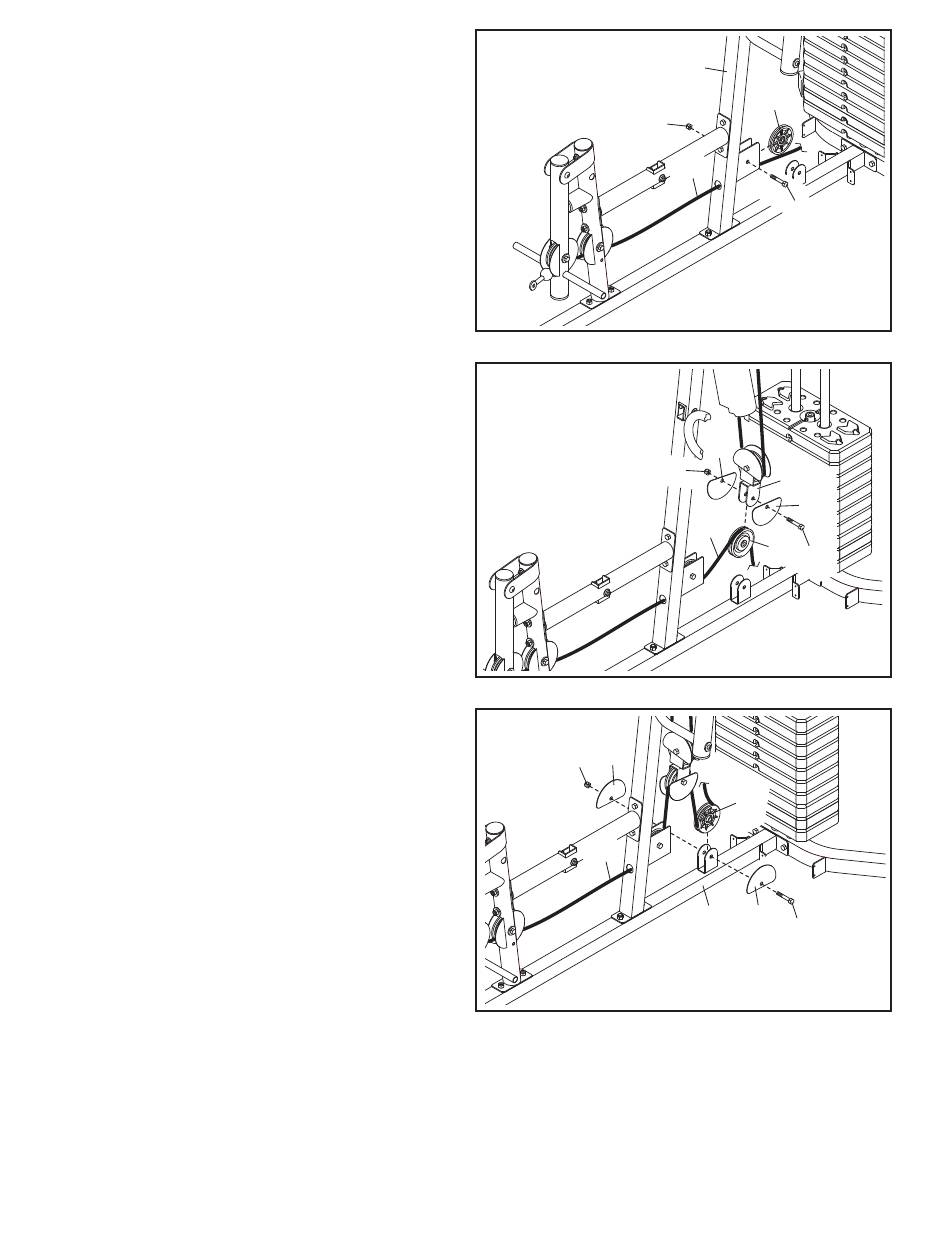

21. Acheminez le Câble Inférieur (53) à travers du
Montant (3) et sous une Poulie Épaisse (48).
Attachez la Poulie Épaisse (48) à lʼintérieur du
Montant (3) à lʼaide dʼun Boulon de M10 x
46mm (81) et dʼun Écrou à Verrouillage de M10
(56).
22. Acheminez le Câble Inférieur (53) au-dessus
dʼune Poulie Épaisse (48).
Attachez la Poulie Épaisse (48) et deux Demies
Protections (43) au Double Support en « U »
(63) à lʼaide dʼun Boulon de M10 x 46mm (81)
et dʼun Écrou de Verrouillage de M10 (56).
Assurez-vous que les Demies Protections se
trouvent à lʼextérieur du Double Support en
« U » comme illustré.
23. Acheminez le Câble Inférieur (53) sous une
Poulie Épaisse (48).
Attachez la Poulie Épaisse (48) et deux Demies
Protections (43) à la Base (1) à lʼaide dʼun
Boulon de M10 x 46mm (81) et dʼun Écrou de
Verrouillage de M10 (56). Assurez-vous que
les Demies Protections se trouvent à lʼex-
térieur du support comme illustré.
21
56
22
23
43
56
53
15
3
48
53
81
43
56
63
43
53
48
81
48
1
43
81
