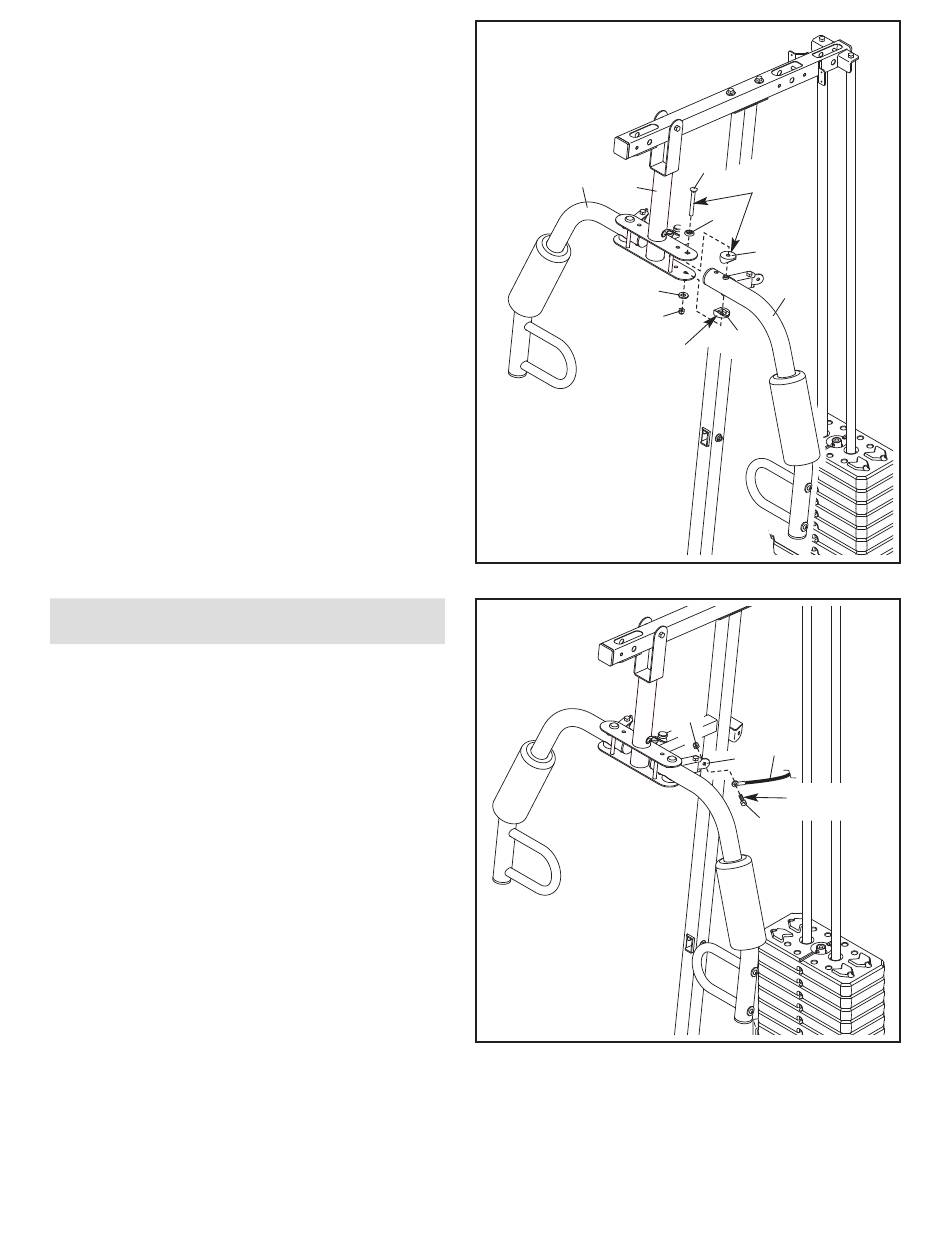

13. Appliquez de la graisse sur un Boulon de
Carrosserie de M10 x 86mm (67) ainsi que sur
deux Bagues des Bras (44).
Attachez le Bras Gauche (10) au Cadre du
Pivot (5) à lʼaide dʼun Boulon de Carrosserie de
M10 x 86mm (67), dʼune Bague de Boulon de
Carrosserie (20), des deux Bagues des Bras
(44), dʼune Rondelle de M10 (57) et dʼun Écrou
de Verrouillage de M10 (56). Évitez de trop
serrer lʼÉcrou de Verrouillage ; le Bras
Gauche doit pouvoir pivoter facilement.
Attachez le Bras Droit (9) au Cadre du Pivot
(5) de la même manière.
Assemblage des Câbles
14. Reportez-vous au SCHÉMA DES CÂBLES à
la page 24 pour localiser les câbles à
mesure que vous les assemblez.
Localisez le Câble du Bras (54).
Appliquer de la graisse à un Boulon à
Épaulement de M8 x 22mm (65).
Attachez le Câble des Bras (54) au Pivot de
Câble (39) gauche à lʼaide du Boulon à
Épaulement de M8 x 22mm (65) et dʼun Écrou
de Verrouillage de M8 (58).
13
9
5
57
56
Graisse
14
12
67
Graisse
20
44
10
44
58
54
39
Graisse
65
